बीएसपीटी पुरुष आंतरिक हेक्स प्लग

ज़ियागुओ® इन्वेंटरी बीएसपीटी मेल इंटरनल हेक्स प्लग का उपयोग करते समय, उनका पुन: उपयोग किया जा सकता है। हालाँकि, आपको उन्हें दोबारा इस्तेमाल करने से पहले टेप को दोबारा लपेटना होगा या उन पर सीलेंट लगाना होगा, जिससे बार-बार खरीदारी की लागत कम हो जाएगी।

जांच भेजें

उत्पाद वर्णन

बीएसपीटी मेल इंटरनल हेक्स प्लग संरचना बहुत मजबूत है, इसलिए इसका उपयोग करना जटिल नहीं है। हालाँकि, अभी भी कुछ बिंदु हैं जिन पर अतिरिक्त ध्यान देने की आवश्यकता है।

【1】स्थापना से पहले तैयारी

(1) सही आकार चुनें: सुनिश्चित करें कि इंटरफ़ेस एक एनपीटी थ्रेड है।

(2) धागों की जांच करें: देखें कि क्या बीएसपीटी मेल इंटरनल हेक्स प्लग के धागों पर कोई गड़गड़ाहट या खरोंच है, और यह भी सुनिश्चित करें कि इंटरफ़ेस के आंतरिक धागे साफ हैं, बिना किसी लोहे के बुरादे या पुराने चिपकने वाले टेप के अवशेष के।

(3) सीलिंग टेप या सीलेंट तैयार करें: हालांकि एनपीटी टेपर्ड थ्रेड्स की अपनी स्वयं-सीलिंग संपत्ति होती है, यह सुनिश्चित करने के लिए कि कोई तेल रिसाव या वायु रिसाव न हो, सीलिंग टेप को लपेटने या तरल थ्रेडेड सीलेंट लगाने की दृढ़ता से अनुशंसा की जाती है।

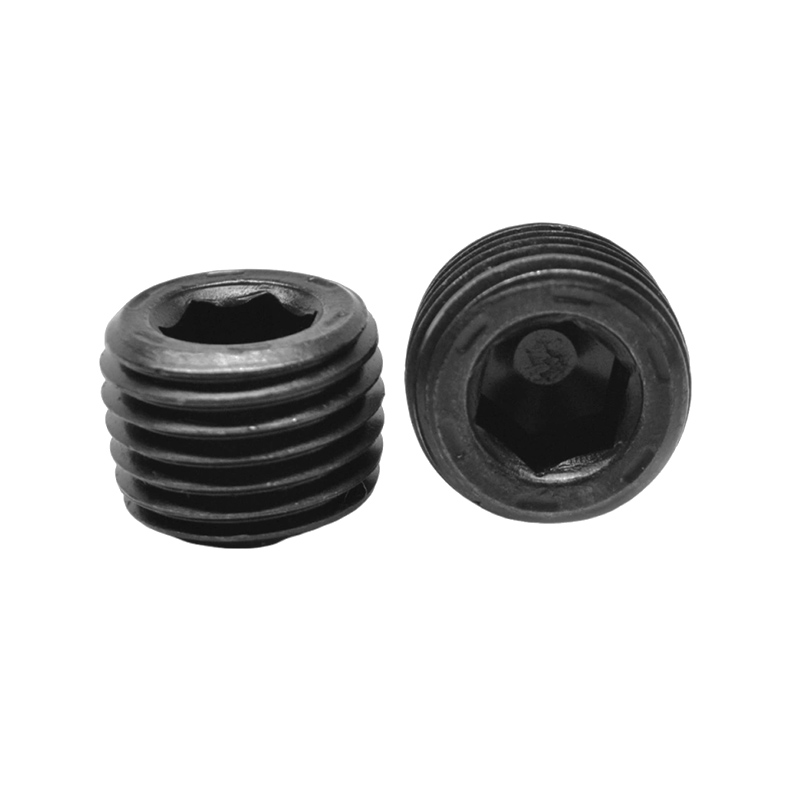

BSPT Male Internal Hex Plug

【2】कच्चे माल को टेप से लपेटें

(1)दिशा: थ्रेडेड पूंछ (हेक्सागोनल सिर के करीब वाला सिरा) से थ्रेडेड सिरे की ओर दक्षिणावर्त लपेटें।

(2) घुमावों की संख्या: आम तौर पर, 3 से 6 बार लपेटें।

(3) पहले दांत को न ढकें: पहले 1 से 2 दांतों को धागे के बिल्कुल सामने असुरक्षित छोड़ दें। यह ग्लू टेप के मलबे को सिस्टम में गिरने से रोक सकता है।

【3】कसने के चरण

(1) हाथ से पहले से कस लें: सबसे पहले, बीएसपीटी मेल इंटरनल हेक्स प्लग को हाथ से छेद में डालें। बस यह सुनिश्चित करें कि यह सुचारू रूप से अंदर जाए और धागे ठीक से संरेखित हों।

(2) आंतरिक हेक्सागोनल रिंच से कसें: उचित आकार का एक आंतरिक हेक्सागोनल रिंच ढूंढें (षट्भुज के किनारे मेल खाने चाहिए), इसे हेक्सागोनल छेद में डालें, और कसना शुरू करें।

(3) कितने मोड़? पूरी तरह से मैन्युअल रूप से कसने के बाद, लगभग 1.5 से 3 मोड़ (लगभग) कसने के लिए रिंच का उपयोग करना जारी रखें। (एनपीटी एक शंक्वाकार धागा है। सीलिंग रिंग को अंतिम चेहरे पर कसकर दबाने की कोई आवश्यकता नहीं है। जब आपको लगे कि स्पष्ट प्रतिरोध है तो बस थोड़ा और कस लें।)

(4) टॉर्क संदर्भ

एनपीटी विशिष्टता	टोक़ (एनएम)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1″	70-81

【4】स्थापना के बाद निरीक्षण

इंस्टॉलेशन पूरा होने के बाद, सिस्टम पर दबाव डालें और देखें कि क्या बीएसपीटी मेल इंटरनल हेक्स प्लग के आसपास कोई रिसाव है।

यदि थोड़ा सा भी रिसाव है, तो आप इसे 1/4 मोड़ और कसने का प्रयास कर सकते हैं।

यदि अभी भी लीक हैं, तो भाग हटा दें और धागे और सीलिंग टेप का निरीक्षण करें। टेप को दोबारा लपेटें और फिर इसे पुनः स्थापित करें।

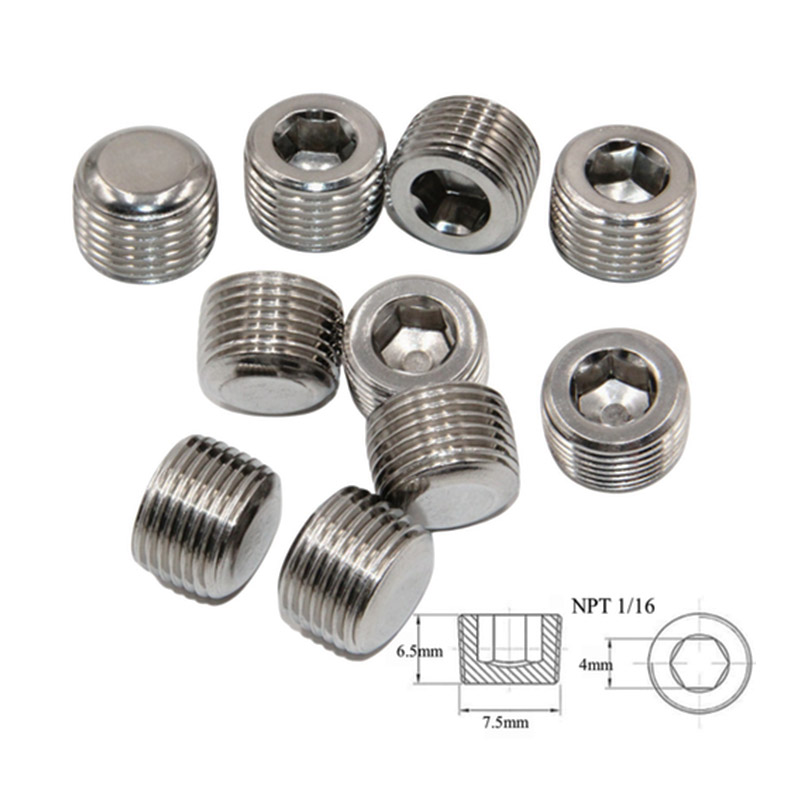

BSPT Male Internal Hex Plug

धागा	आयुध डिपो(इंच)	आयुध डिपो(मिमी)	ऊंचाई	षट्भुज व्यास
एनपीटी1/8	13/32≈3/8	10.287 मिमी	0.31"/8मिमी	0.19"/5मिमी
एनपीटी1/4	33/64≈1/2	13.000 मिमी	0.39"/10मिमी	0.23"/6मिमी
एनपीटी 3/8	43/64≈5/8	17.145 मिमी	0.43"/11मिमी	0.31"/8मिमी
एनपीटी1/2	27/32≈3/4	20.500 मिमी	0.59"/15मिमी	0.39"/10मिमी
