DIN 137A विशिष्टताएँ घुमावदार स्प्रिंग वॉशर

चीन में ज़ियागुओ® फैक्ट्री कस्टम DIN 137A स्पेसिफिकेशंस कर्व्ड स्प्रिंग वॉशर का उत्पादन करती है। आप अपनी विशिष्ट आवश्यकताओं को पूरा करने के लिए सामग्री, सतह उपचार विधि और अन्य विवरण चुन सकते हैं। बस हमें अपनी सटीक विशिष्टताओं के बारे में बताएं - हम आपके लिए आपके कस्टम ऑर्डर को संभालने में बहुत खुश होंगे।

जांच भेजें

उत्पाद वर्णन

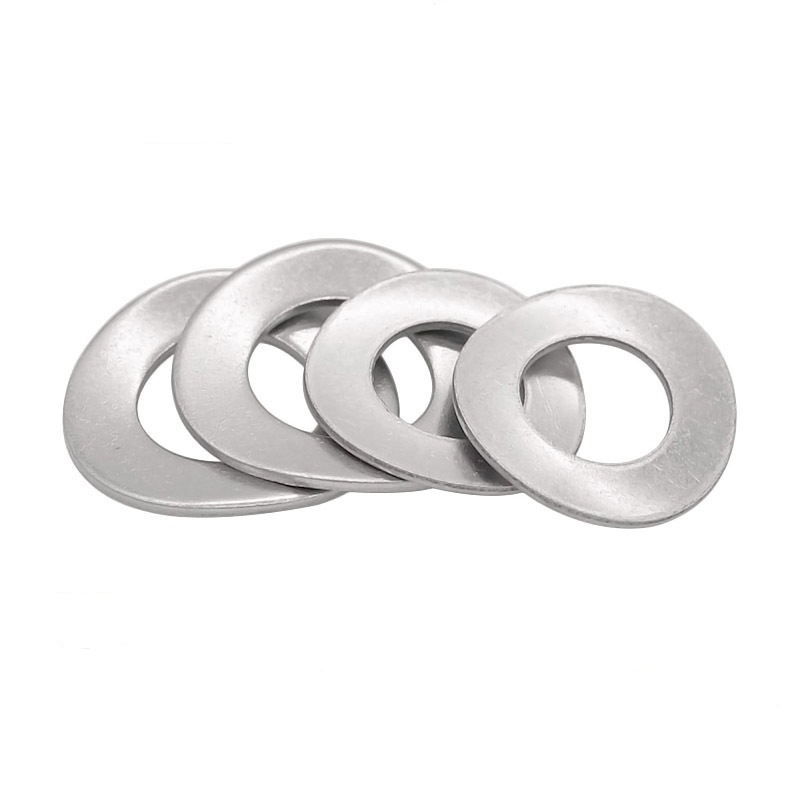

DIN 137A स्पेसिफिकेशंस कर्व्ड स्प्रिंग वाशर का कार्य सिद्धांत धातु के लोचदार विरूपण पर आधारित है।

(1) मुक्त अवस्था (स्थापित नहीं)

डीआईएन 137ए स्पेसिफिकेशन कर्व्ड स्प्रिंग वाशर अपनी प्राकृतिक अवस्था में सपाट नहीं है, लेकिन इसमें चाप के आकार का उभार (एकल तरंग) या एकाधिक तरंगें (एकाधिक तरंगें) हैं। इस समय, इसकी प्राकृतिक ऊँचाई H है, जो गैस्केट की मोटाई t से अधिक है।

(2)संपीड़न प्रक्रिया (बोल्ट कसना)

जब बोल्ट या नट को कस दिया जाता है, तो वॉशर बोल्ट हेड/नट और वर्कपीस के बीच सैंडविच हो जाते हैं। जैसे-जैसे कसने का बल बढ़ता है, चाप-आकार या लहरदार आकृति धीरे-धीरे चपटी हो जाती है।

असेंबली और कसने की प्रक्रिया के दौरान, बोल्ट का निचला हिस्सा चाप के आकार की संरचना को दबाता है, जिससे वॉशर लोचदार रिबाउंड तनाव उत्पन्न करता है।

(3) प्रीलोड बनाए रखना (कार्यशील स्थिति)

DIN 137A स्पेसिफिकेशंस कर्व्ड स्प्रिंग वाशर के चपटा होने के बाद, यह हमेशा अपने मूल आर्क आकार में वापस आना चाहता है। यह पुनर्स्थापना बल बोल्ट सिर और वर्कपीस की सतह पर दबाव डालते हुए निरंतर अक्षीय जोर में परिवर्तित हो जाता है।

कसने का काम पूरा होने के बाद, वॉशर लगातार रिवर्स इलास्टिक तनाव बनाए रखता है, लगातार बोल्ट के सिर और जुड़े घटक की सतह पर दबाव डालता है।

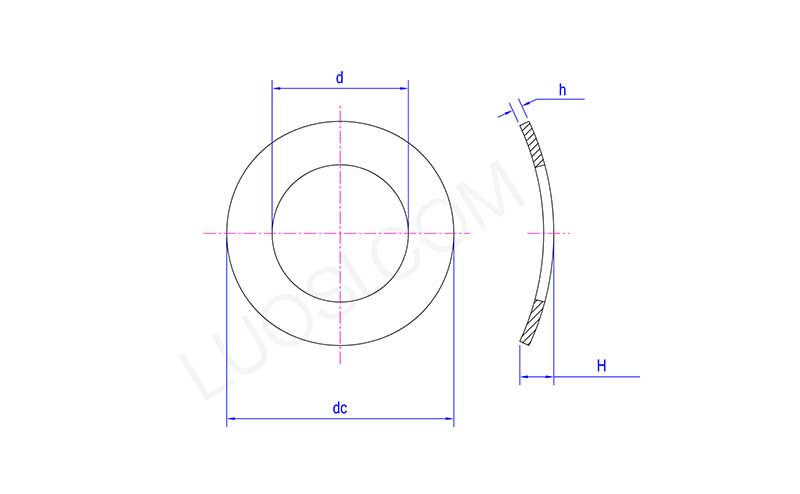

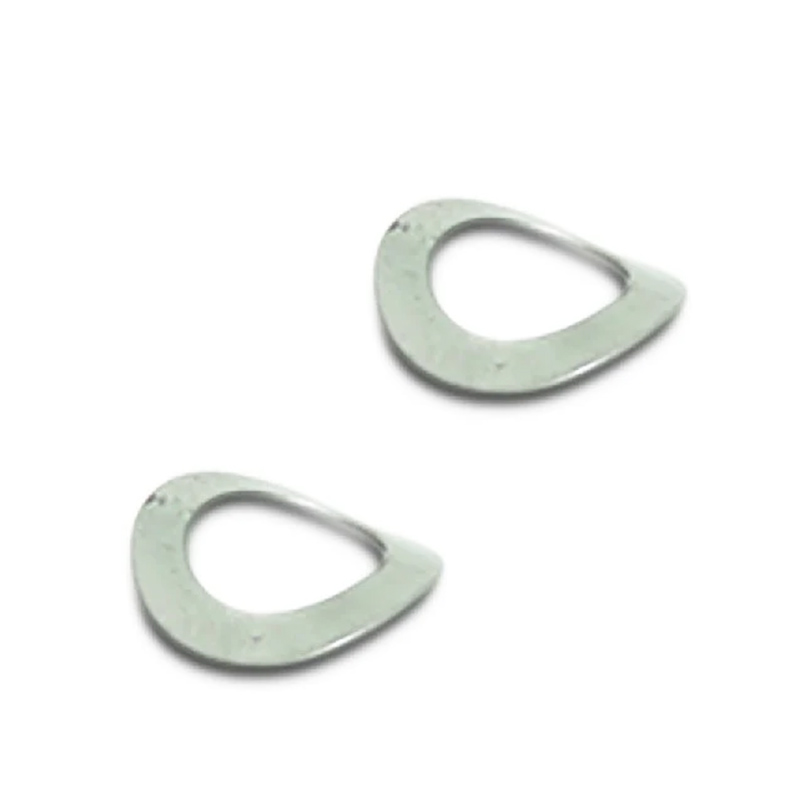

DIN 137A Specifications Curved Spring Washers

सोम	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
डी मिनट	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
डी अधिकतम	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
डीसी मिनट	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
डीसी अधिकतम	4.5	5.5	6	8	10	11	15	18
एच मि	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
एच अधिकतम	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

कस्टम DIN 137A विशिष्टताएँ घुमावदार स्प्रिंग वॉशर

जिओगुओ® आपको DIN 137A स्पेसिफिकेशन कर्व्ड स्प्रिंग वॉशर को आपकी आवश्यकता के अनुसार अनुकूलित करने की सुविधा देता है। आप आकार, तरंगों की संख्या, सामग्री, सतह की फिनिश या यहां तक कि पैकेजिंग भी बदल सकते हैं। इस तरह, प्रत्येक वॉशर आपके डिज़ाइन पर बिल्कुल फिट बैठता है।

(1) भीतरी व्यास आईडी / बाहरी व्यास ओडी

एम2 से एम100 या इससे बड़े, आंतरिक और बाहरी दोनों व्यासों को चित्र के अनुसार अनुकूलित किया जा सकता है।

परिशुद्धता उपकरण छोटे आकार (एम2-एम5), भारी मशीनरी बड़े आकार (एम36-एम100)

(2) मोटाई टी

सामान्य सीमा: 0.3 मिमी - 3.0 मिमी। विशेष आवश्यकताओं के लिए, यह पतला या मोटा हो सकता है।

जब लोड नियंत्रण और अक्षीय स्थान कॉम्पैक्ट होते हैं।

(3)सामग्री

स्प्रिंग स्टील, स्टेनलेस स्टील A2/A4, 17-7 PH, फॉस्फोर कांस्य, बेरिलियम कॉपर, इनकोनेल, आदि।

नियमित रूप से उच्च लोच, जंग-रोधी, उच्च तापमान/विस्फोट-प्रूफ/गैर-चुंबकीय

(4) सतह का उपचार

गैल्वनाइजिंग, डैक्रोमेट कोटिंग, ब्लैकनिंग, फॉस्फेटिंग, निकेल प्लेटिंग, पैसिवेशन, ट्राइवेलेंट क्रोमियम पैसिवेशन, आदि।

जंग रोधी, स्नेहन, इन्सुलेशन, घर्षण गुणांक में सुधार
