DIN 571 हेक्स hHad लैग स्क्रू

ज़ियागुओ®सबसे अधिक बिकने वाला DIN 571 हेक्स हेड लैग स्क्रू - मोटे धागों के साथ हेवी-ड्यूटी लैग बोल्ट और रिंच ड्राइविंग के लिए एक हेक्स हेड। बिना थ्रेड वाला शैंक जोड़ों को कसकर खींचता है। थोक ऑर्डर पर छूट खरीदें.

जांच भेजें

उत्पाद वर्णन

निर्माता जिओगुओ के साथ एक डीआईएन 571 हेक्स हेड लैग स्क्रू एक हेक्सागोनल हेड के साथ हेवी-ड्यूटी सेल्फ-टैपिंग फास्टनर है, मोटे दांतों के साथ एक थ्रेडेड शैंक और अंत में एक शंक्वाकार टिप है। हेड के विपरीत पक्षों के आयाम मानक विनिर्देशों के अनुसार हैं। इसे सॉकेट रिंच, ओपन-एंड रिंच या एडजस्टेबल रिंच के साथ संचालित किया जा सकता है। थ्रेड प्रोफ़ाइल गहरी है और पिच चौड़ी है। यह आम तौर पर एक आंशिक धागा होता है, जिसमें सिर के पास धागे के बिना एक खंड होता है, जिसका उपयोग लकड़ी के सब्सट्रेट पर धातु के घटकों या भारी उपकरणों को ठीक करने के लिए किया जाता है।

उपयोग में होने पर, लकड़ी पर पहले से गाइड छेद ड्रिल करना आवश्यक होता है, और फिर डीआईएन 571 हेक्स हेड लैग स्क्रू को अंदर डालता है। धागे और लकड़ी के फाइबर के बीच यांत्रिक इंटरलॉकिंग उच्च उत्थान और कतरनी प्रतिरोध उत्पन्न करेगा। सामग्री आमतौर पर कार्बन स्टील या स्टेनलेस स्टील होती है। कार्बन स्टील सामग्री को आमतौर पर सतह उपचार की आवश्यकता होती है।

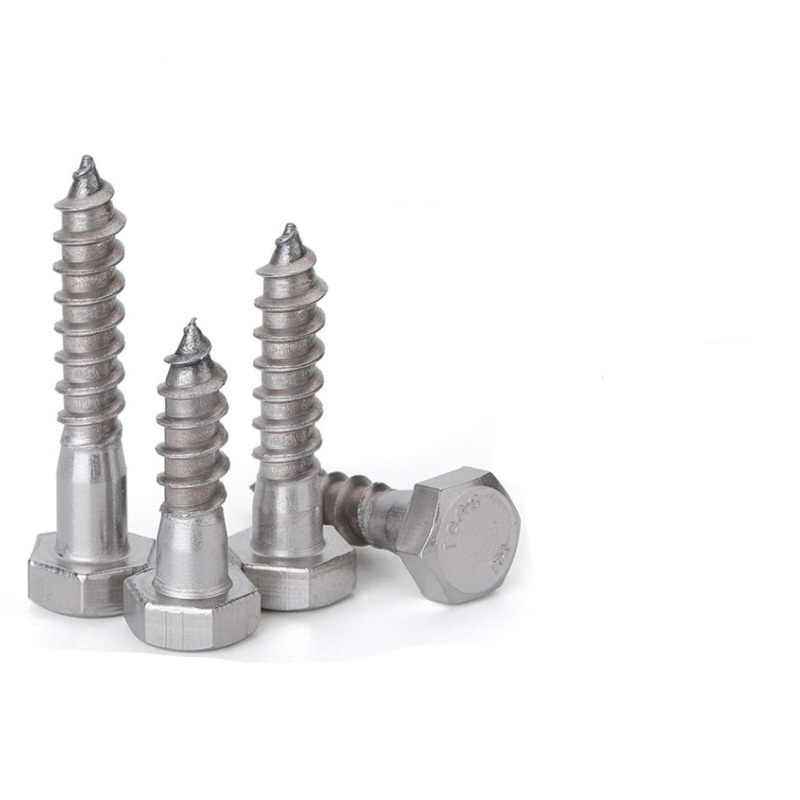

DIN 571 Hex hHad Lag Screws

संरचना प्रस्तुति

डीआईएन 571 हेक्स हेड लैग स्क्रू फास्टनर हैं जो विशेष रूप से लकड़ी में हेवी-ड्यूटी कनेक्शन के लिए डिज़ाइन किए गए हैं। उनकी संरचना में तीन भाग होते हैं: सिर, छड़ और सिरा। उच्च शक्ति वाली एंकरिंग प्राप्त करने के लिए ये भाग एक साथ काम करते हैं।

1.सिर की संरचना

सिर एक मानक हेक्स आकार का है, जिसका आकार DIN 571 है। इसकी ऊंचाई धागे के व्यास का लगभग 60-70% है। यह हेक्स आकार आपको बिना फिसले इस पर बहुत अधिक टॉर्क डालने की सुविधा देता है। सिर का निचला भाग सपाट है, और आपको इसके साथ सामान्यतः एक फ्लैट वॉशर का उपयोग करना चाहिए। इससे दबाव फैलता है और सिर लकड़ी में खिंचने से बच जाता है।

2.रॉड और धागे की संरचना

धागे मोटे लकड़ी के धागे होते हैं, जिनमें नियमित मीट्रिक धागों की तुलना में बहुत अधिक दूरी होती है। वे सिर तक पूरी तरह से नहीं चलते हैं - शीर्ष के पास एक चिकना खंड होता है, लगभग एक तिहाई से आधी पेंच लंबाई। धागे की शिखा काफी नुकीली होती है और जड़ गोल होती है। इससे लकड़ी के रेशों को काटने में मदद मिलती है और कमजोर स्थानों से बचा जा सकता है। चिकनी टांग का व्यास धागे के समान या बस थोड़ा छोटा होता है।

3.टिप संरचना

टिप शंकु के आकार की है, जिसका कोण लगभग 30-45 डिग्री है। यह बहुत तेज़ नहीं है - थोड़ा कुंद जैसा है। जब आप इसे पूर्व-ड्रिल किए गए छेद में शुरू करते हैं, तो टिप DIN 571 हेक्स हेड लैग स्क्रू को सीधे निर्देशित करती है, ताकि यह टेढ़ा न हो जाए। सॉफ्टवुड में, टिप रेशों को थोड़ा अलग धकेल सकती है और इसे स्वयं शुरू करने में मदद कर सकती है। लेकिन दृढ़ लकड़ी में, यह मुख्य रूप से केवल मार्गदर्शन करता है - आपको अभी भी एक पायलट छेद ड्रिल करने की आवश्यकता है।

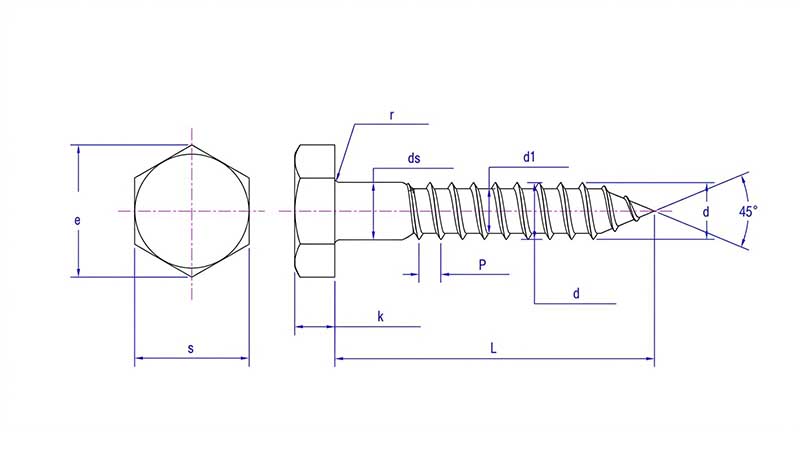

DIN 571 Hex hHad Lag Screws

सोम	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
डी अधिकतम	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
डी मिनट	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 अधिकतम	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
घ1 मिनट	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
डीएस मैक्स	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
डीएस मिनट	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
एस अधिकतम	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
एस मि	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
ई अधिकतम	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
ई मि	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
के अधिकतम	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
के मिनट	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
आर अधिकतम	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
आर मिनट	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
