ग्रेड 5 स्क्वायर हेड बोल्ट

ज़ियागुओ® के उन्नत ग्रेड 5 वर्ग हेड बोल्ट को विशेष रिंच की आवश्यकता नहीं होती है। इसके स्थान पर साधारण ओपन-एंड रिंच, एडजस्टेबल रिंच और स्टार रिंच का उपयोग किया जा सकता है। उन तक रखरखाव स्थल पर आसानी से पहुंचा जा सकता है। इससे उपकरण खरीद लागत कम हो जाती है और काम अधिक कुशल हो जाता है।

जांच भेजें

उत्पाद वर्णन

सामग्री विशेषताएँ

ग्रेड 5 स्क्वायर हेड बोल्ट की मुख्य सामग्री विशेषताओं को संक्षेप में प्रस्तुत किया जा सकता है:

(1) आधार सामग्री: मध्यम कार्बन स्टील, जिसमें कार्बन सामग्री 0.28% से 0.55% तक है।

(2) ताप उपचार की स्थिति: मानकों में निर्धारित यांत्रिक प्रदर्शन आवश्यकताओं को पूरा करने के लिए इसे शमन के बाद तड़के के उपचार से गुजरना होगा।

(3) शक्ति ग्रेड: तन्य शक्ति 120,000 पीएसआई (लगभग 827 एमपीए)।

(4) कठोरता लाभ: ग्रेड 8 की तुलना में, इसमें उच्च बढ़ाव दर और बेहतर कतरनी बल-वहन क्षमता है।

(5) लचीलापन: SAE J429 मानक किसी विशेष मिश्र धातु ग्रेड को निर्दिष्ट नहीं करता है। यह विभिन्न सामग्रियों जैसे 1038, 1040, 35K, 40Cr इत्यादि के उपयोग की अनुमति देता है, जब तक कि रासायनिक संरचना और यांत्रिक गुण आवश्यकताओं को पूरा करते हैं।

(6) लागू विनिर्देश: व्यास 1/4" से 1-1/2" तक होता है। इस सीमा से अधिक व्यास के लिए, कृपया एएसटीएम ए449 जैसे वैकल्पिक मानकों को देखें।

Grade 5 Square Head Bolt

सामग्री की संरचना

ग्रेड 5 वर्ग हेड बोल्ट मध्यम कार्बन स्टील से बना है और शमन और तड़के की प्रक्रियाओं से गुजरता है, जिससे ताकत और कठोरता का इष्टतम संतुलन प्राप्त होता है। प्रत्येक तत्व की सामग्री इस प्रकार है：

रासायनिक संरचना संकेतक	सामग्री आवश्यकताएँ
कार्बन (सी)	0.28% - 0.55%
फास्फोरस (पी)	≤ 0.030%
सल्फर (एस)	≤ 0.050%

ग्रेड तुलना

ग्रेड 5 वर्ग हेड बोल्ट को मध्यम-उच्च शक्ति ग्रेड के रूप में वर्गीकृत किया गया है। वे ताकत, क्रूरता और लागत के बीच एक आदर्श संतुलन हासिल करते हैं। ग्रेड 2 की तुलना में, वे उच्च शक्ति प्रदान करते हैं; जबकि ग्रेड 8 की तुलना में, उनमें बेहतर लचीलापन और कतरनी बल-वहन क्षमता होती है, जो उन्हें अधिकांश मध्यम और भारी औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाती है। आपको स्पष्ट समझ देने के लिए, आप निम्न तालिका सामग्री का संदर्भ ले सकते हैं।

विशेषताएँ	ग्रेड5	ग्रेड2	ग्रेड8
तन्यता ताकत	120,000 साई	74,000 साई	150,000 साई
सामग्री	मध्यम कार्बन स्टील	निम्न कार्बन स्टील/मध्यम कार्बन स्टील	मध्यम कार्बन मिश्र धातु इस्पात
सिर का निशान	3 रेडियल रेखाएँ	कोई अंकन नहीं	6 रेडियल रेखाएँ
अनुप्रयोग परिदृश्य	मध्यम-भारी उद्योग	सामान्य प्रकाश स्थिर उपकरण	अत्यधिक भारी भार/मुख्य सुरक्षा घटक
FLEXIBILITY	मध्यम	उच्च	कम
कीमत	मध्यम	कम	उच्च
कतरनी बल वहन क्षमता	अच्छा (विकृत करना और ऊर्जा को अवशोषित करना आसान)	औसत	कमजोर (अधिक भंगुर)

मुख्य लाभ

(1) मध्यम-उच्च शक्ति प्रदर्शन: ग्रेड 5 वर्ग हेड बोल्ट की तन्य शक्ति 120,000 पीएसआई तक पहुंचती है, जो मध्यम से भारी भार को झेलने में सक्षम है, जो ग्रेड 2 की ताकत से 62% अधिक मजबूत है।

(2) उत्कृष्ट कतरनी प्रतिरोध: ग्रेड 8 की तुलना में, इसे एक अलग रूप में समायोजित किया जा सकता है, जिससे यह कतरनी बल की आवश्यकता वाले अनुप्रयोगों के लिए अधिक उपयुक्त हो जाता है।

(3) कठोर वातावरण के लिए अनुकूलनशीलता: चौकोर सिर का डिज़ाइन अभी भी तेल के दाग, कीचड़ और सीमित दृश्यता जैसी कठोर कामकाजी परिस्थितियों में प्रभावी ढंग से कार्य कर सकता है।

(4) इंस्टॉलेशन सुविधाजनक है: साधारण ओपन-एंड रिंच, एडजस्टेबल रिंच और स्टार रिंच सभी का उपयोग विशेष उपकरणों की आवश्यकता के बिना, ऑपरेशन के लिए किया जा सकता है।

(5) उच्च लागत-प्रभावशीलता: ग्रेड 2 और ग्रेड 8 के बीच ताकत और लागत के बीच इष्टतम संतुलन प्राप्त करें

(6) उद्योगों में व्यापक रूप से लागू: खनन, रेलवे, कृषि, पेट्रोकेमिकल्स, इस्पात संरचनाएं और अन्य प्रमुख औद्योगिक क्षेत्र शामिल हैं

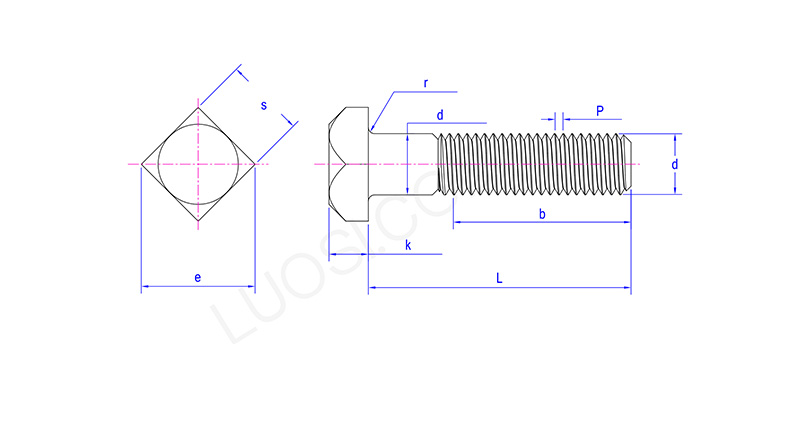

Grade 5 Square Head Bolt

सोम	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
डीएस मैक्स	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
एस अधिकतम	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
एस मि	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
ई अधिकतम	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
ई मि	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
के अधिकतम	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
के मिनट	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
आर अधिकतम	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
आर मिनट	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
