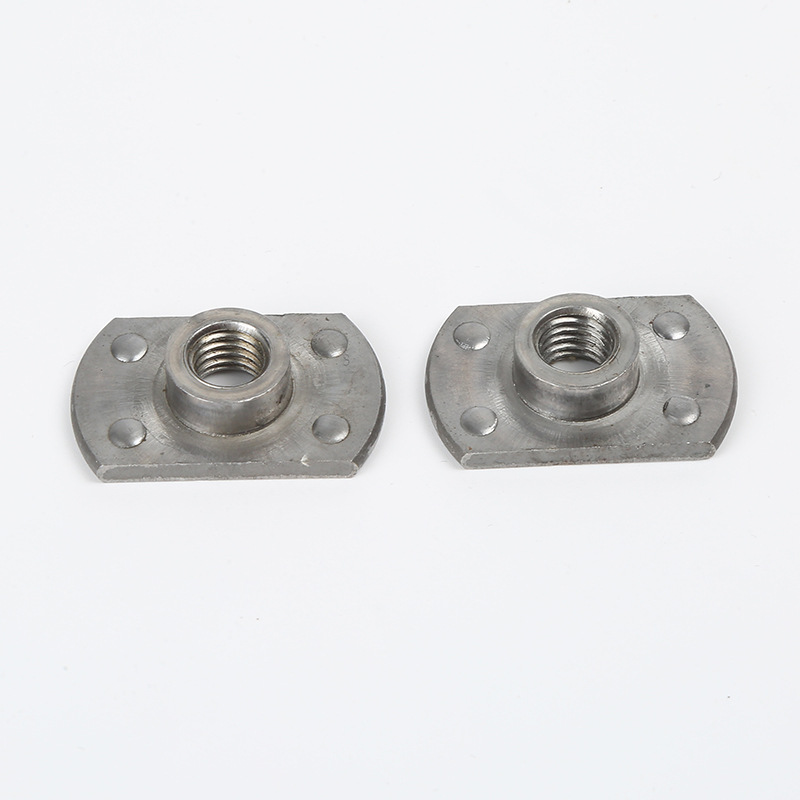

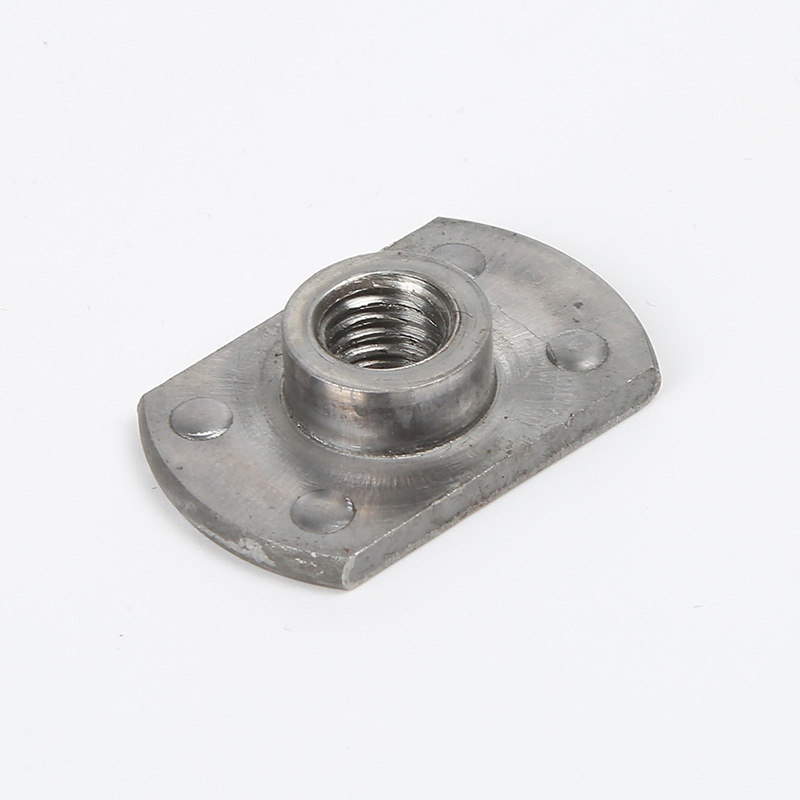

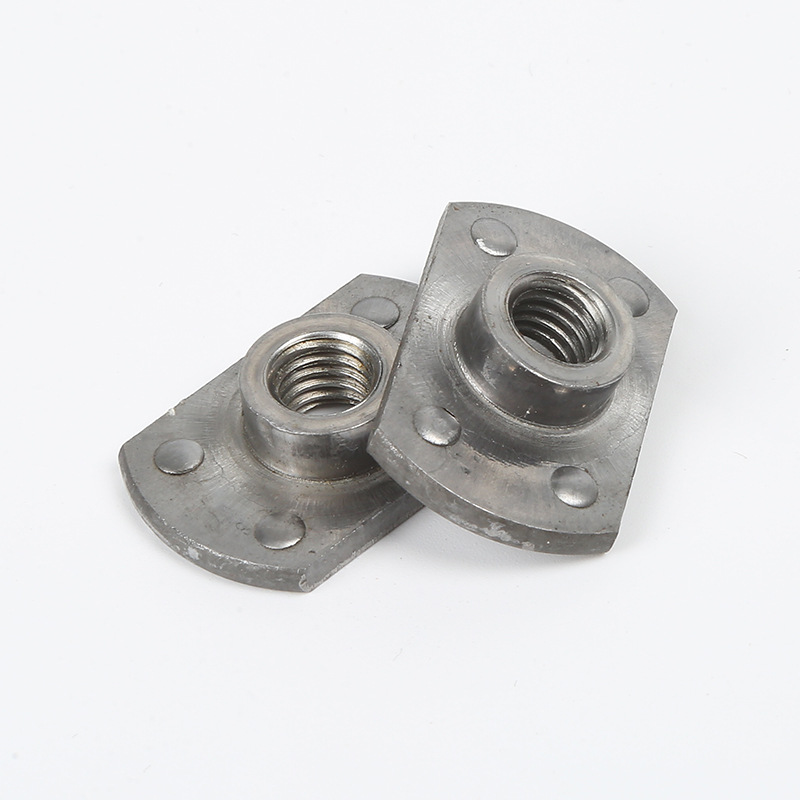

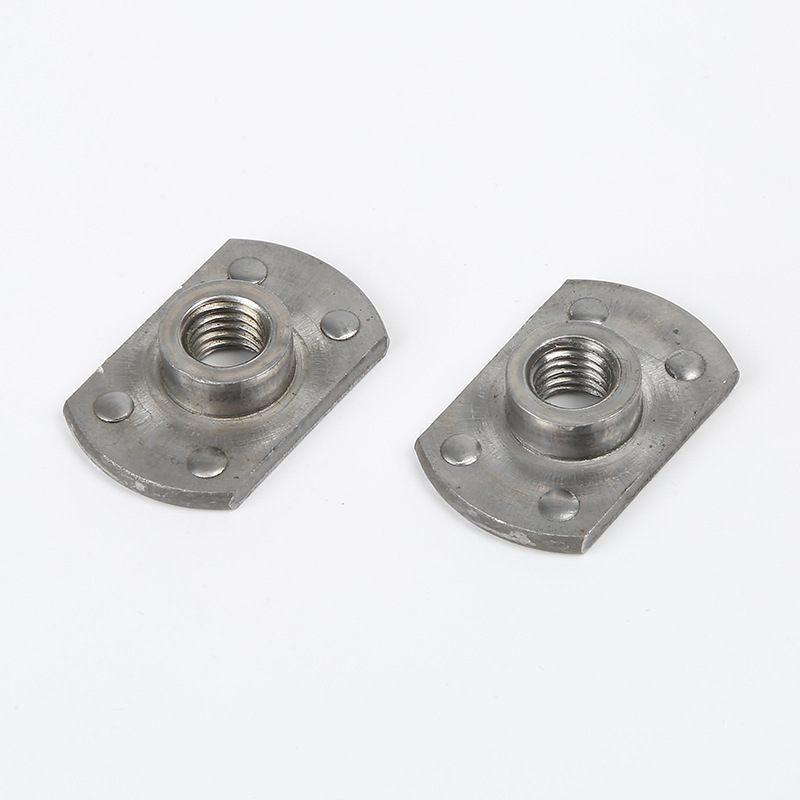

इंटीग्रल टी स्टाइल वेल्ड नट

इंटीग्रल टी स्टाइल वेल्ड नट्स की यह अनूठी टी-आकार की प्रोफ़ाइल वेल्डिंग प्रक्रिया के दौरान बेहतर स्थिरता और संरेखण प्रदान करती है। विश्वसनीय और समय पर डिलीवरी निर्माताओं, वितरकों और औद्योगिक भागीदारों सहित अपने वैश्विक ग्राहकों के लिए ज़ियागुओ® की एक प्रमुख प्रतिबद्धता बनी हुई है, जो उनकी आपूर्ति श्रृंखलाओं में निर्बाध संचालन सुनिश्चित करती है।

नमूना:JIS B1196-3.2-1994

जांच भेजें

उत्पाद वर्णन

इंटीग्रल टी स्टाइल वेल्ड नट में धागे के आकार के आधार पर मानक आकार होते हैं - जैसे एम 4, एम 5, एम 6, एम 8, 1/4 "-20, 5/16" -18 - साथ ही निकला हुआ किनारा व्यास, कुल ऊंचाई, प्रक्षेपण ऊंचाई और पैर डिजाइन।

कुछ प्रमुख मानक हैं जिनका वे पालन करते हैं, जैसे ISO 10511, DIN 928 (यूरोप में बहुत उपयोग किया जाता है), और विभिन्न कार निर्माता विशिष्टताएँ। यह सुनिश्चित करने के लिए आयाम सटीक रखे जाते हैं कि वेल्डिंग हर बार एक समान काम करती है, धागे ठीक से फिट होते हैं, और वे फ्लश माउंट होते हैं।

धातु शीट की मोटाई के लिए सही आकार का टी-स्टाइल वेल्ड नट चुनना वास्तव में महत्वपूर्ण है। यह सुनिश्चित करता है कि वेल्ड मजबूत है और जोड़ अच्छी तरह से टिका हुआ है।

उत्पाद लाभ:

एक बार इंटीग्रल टी स्टाइल वेल्ड नट स्थापित हो जाने के बाद, उन्हें अधिक रखरखाव की आवश्यकता नहीं होती है। उनका उपयोग करने से पहले, बस उन्हें कहीं सूखी जगह पर रखें, और उनमें से तेल या गंदगी को दूर रखें - जो वेल्डिंग में गड़बड़ी कर सकते हैं।

मुख्य बात वेल्डिंग सेटिंग्स को सही करना है: वर्तमान, समय, दबाव। यह सुनिश्चित करता है कि वेल्ड मजबूत और सुसंगत है। वे समय के साथ कितनी अच्छी तरह टिके रहते हैं यह ज्यादातर इस बात पर निर्भर करता है कि प्रारंभिक वेल्ड कितना अच्छा है, और जहां उनका उपयोग किया जा रहा है उसके लिए सामग्री या सतह का उपचार सही है या नहीं।

यदि उन्हें ठीक से वेल्ड किया गया है, तो इंटीग्रल टी स्टाइल वेल्ड नट एक स्थायी, बिना झंझट वाले थ्रेडेड समाधान के रूप में तब तक रखे रहते हैं जब तक कि पूरी असेंबली उपयोग में है।

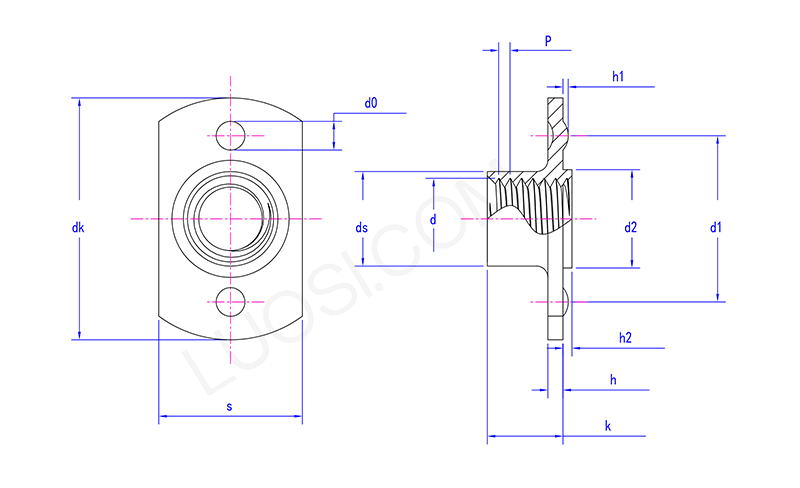

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1丨1.25	1.25丨1.5	1.5丨1.75
डीके मैक्स	20.5	20.5	23.7	23.7	31	33.2
डीके मिनट	19.5	19.5	22.3	22.3	29	30.8
एस अधिकतम	12.25	12.25	14.3	14.3	19.4	21.5
एस मि	11.75	11.75	13.7	13.7	18.6	20.5
डीएस मैक्स	5.9	6.7	8.3	10.2	13.2	15.2
डीएस मिनट	5.4	6.2	7.8	9.5	12.5	14.5
के अधिकतम	5.9	6.9	7.5	9	10.6	11.8
के मिनट	5.1	6.1	6.5	8	9.4	10.2
एच अधिकतम	1.4	1.4	1.85	1.85	2.3	2.3
एच मि	1	1	1.35	1.35	1.7	1.7
d2 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
घ2 मिनट	6.7	6.7	8.7	10.7	12.7	14.7
h2 अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
h2 मिनट	0.6	0.6	0.6	0.6	1	1
d0 अधिकतम	3.25	3.25	3.25	3.25	4.05	4.05
डी0 मिनट	2.75	2.75	2.75	2.75	3.55	3.55
h1 अधिकतम	0.6	0.6	0.6	0.6	0.7	0.7
घंटा1 मिनट	0.4	0.4	0.4	0.4	0.5	0.5
d1 अधिकतम	15.2	15.2	17.25	17.25	22.3	24.3
घ1 मिनट	14.8	14.8	16.75	16.75	21.7	23.7

एकीकृत मानक:

हम इंटीग्रल टी स्टाइल वेल्ड नट बनाने के दौरान गुणवत्ता जांच को लेकर सख्त हैं। इसका मतलब है कि जब सामग्री आती है तो उसकी जांच करना, उत्पादन के विभिन्न चरणों में धागे और प्रक्षेपण ऊंचाई जैसी चीजों को मापना, और वेल्ड की ताकत, वे कितना टॉर्क ले सकते हैं, और पुश-आउट प्रतिरोध की जांच करने के लिए भागों को तोड़ने वाले परीक्षण करना। हम AQL मानकों का उपयोग करके सतह की फिनिश और नमूना अंतिम बैचों की भी जांच करते हैं।

हम यह सुनिश्चित करने के लिए सांख्यिकीय प्रक्रिया नियंत्रण का उपयोग करते हैं कि प्रत्येक टी-स्टाइल नट सुसंगत रहे और विशिष्टताओं को पूरा करे।
