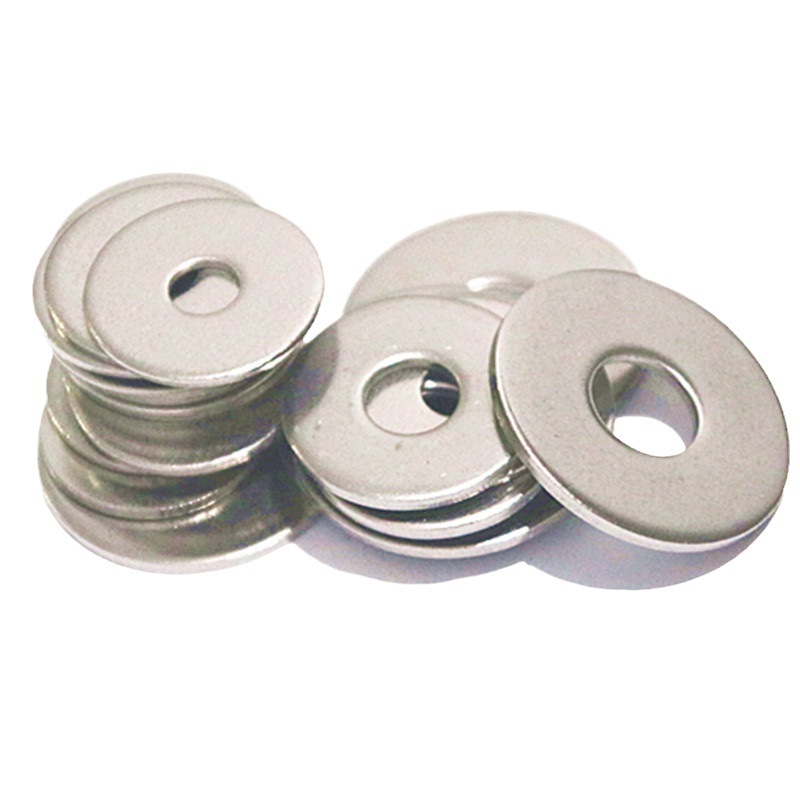

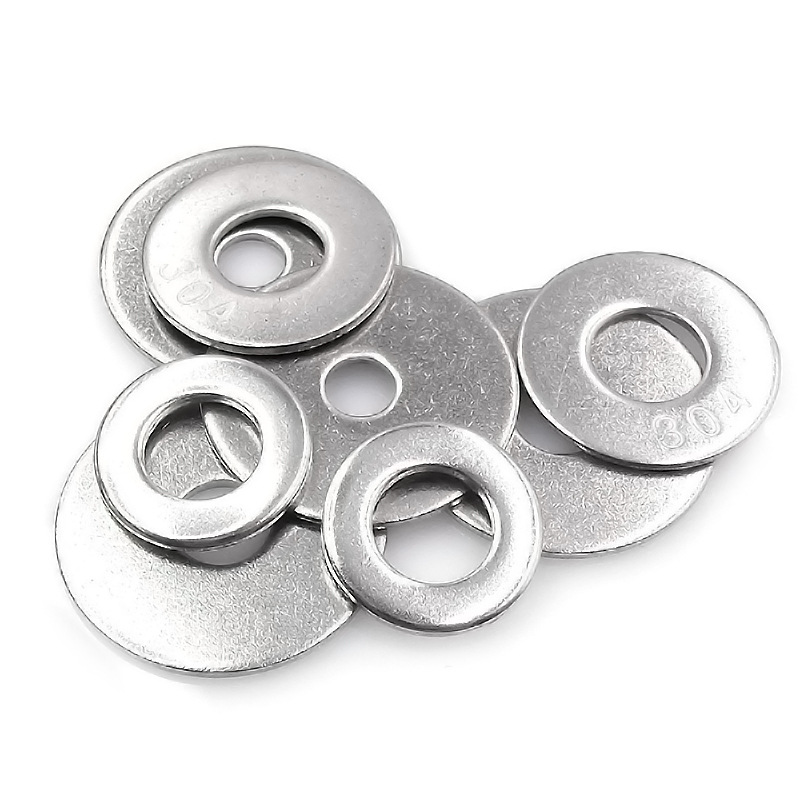

बड़ा ओडी फ़्लैट वॉशर

ज़ियागुओ इन्वेंटरी® बड़े ओडी फ्लैट वॉशर में बिना किसी गड़गड़ाहट के एक चिकनी सतह होती है, कसकर फिट होती है, और धूल-प्रूफ, तेल-रिलीज़ और वॉटर-प्रूफ प्रदर्शन को बढ़ाने के लिए सीलिंग घटकों के साथ संयोजन में उपयोग किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

बड़े ओडी फ्लैट वॉशर और स्टैंडर्ड फ्लैट वॉशर की उपस्थिति, कार्यों और लागू परिदृश्यों में महत्वपूर्ण अंतर हैं।

परियोजना	मानक फ्लैट वॉशर	बड़ा ओडी फ़्लैट वॉशर
भीतरी व्यास	6.4 मिमी	6.4 मिमी
बहरी घेरा	12 मिमी	18 मिमी
मोटाई	1.6 मिमी	1.6 मिमी
संपर्क इलाका	1 बार	2.25 गुना
दबाव वितरण	आम तौर पर, धातुओं जैसी कठोर सतहों के लिए उपयुक्त	उत्कृष्ट, नरम सामग्री की प्रभावी ढंग से रक्षा कर सकता है
कच्चे माल की लागत	कम	उच्चतर (क्षेत्रफल में बड़ा)
इकाई का वज़न	रोशनी	भारी (समान विशिष्टता)

आकार तुलना (उदाहरण के तौर पर M6 लेते हुए)

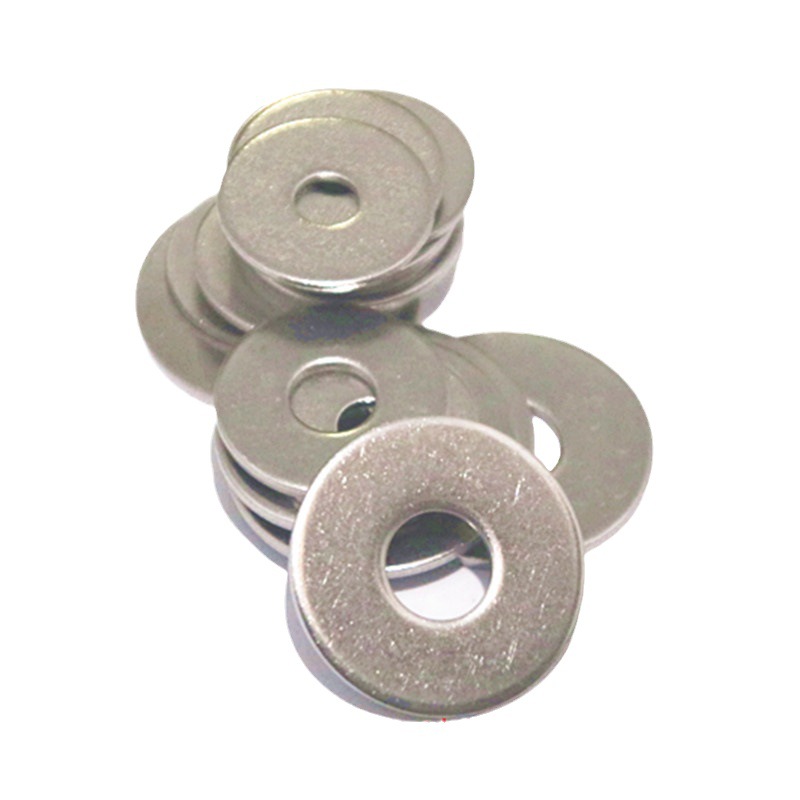

Large OD Flat Washer

उपयोग के चरण

बड़े ओडी फ्लैट वॉशर की उपयोग विधि जटिल नहीं है, लेकिन सही संचालन अनुक्रम का पालन करने से सर्वोत्तम सुरक्षात्मक प्रभाव सुनिश्चित किया जा सकता है।

(1) सुनिश्चित करें कि विशिष्टताएँ मेल खाती हों

बोल्ट के आकार की जांच करें - बड़े ओडी फ्लैट वॉशर का आंतरिक छेद बोल्ट के बाहरी व्यास से थोड़ा बड़ा होना चाहिए।

यह भी जांच लें कि वॉशर का बाहरी व्यास इतना बड़ा है कि आप जिस हिस्से को बांध रहे हैं उसमें छेद पूरी तरह से ढक जाए। यदि छेद एक लंबा स्लॉट है या घिस गया है, तो वॉशर के बाहरी किनारे को छेद को कम से कम 5 मिमी ओवरलैप करना होगा।

सामग्री के बारे में सोचें और यह कहां जा रही है। बाहरी स्थानों के लिए जो नम हैं, समुद्र के पास, या रासायनिक क्षेत्रों में, 316 स्टेनलेस स्टील का उपयोग करें। सामान्य इनडोर उपयोग के लिए, 304 स्टेनलेस या गैल्वेनाइज्ड कार्बन स्टील ठीक काम करेगा।

(2) संपर्क सतह को साफ करें

जिस क्षेत्र में आप काम कर रहे हैं, वहां से किसी भी तेल, जंग, पेंट के टुकड़े या चूरा को पोंछ लें। यह भी सुनिश्चित करें कि वॉशर के दोनों किनारे साफ हों। यदि उस पर कोई जंग-निवारक तेल है, तो उसे कपड़े से धीरे से पोंछ लें।

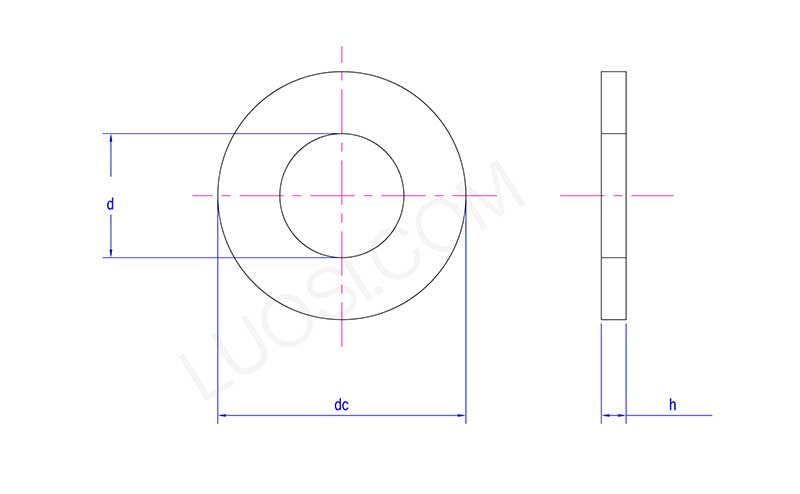

Large OD Flat Washer

सोम	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
डी अधिकतम	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
डी मिनट	17	19	21	23	25	28	31	34	37	42	45
डीसी अधिकतम	30	34	37	39	44	50	56	60	66	72	78
दिसंबर मिनट	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
एच अधिकतम	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
एच मि	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) वॉशर रखें

स्थापना स्थान: बोल्ट हेड और सुरक्षित किए जाने वाले हिस्से के बीच एक बड़े-बाहरी-व्यास वाले फ्लैट वॉशर को रखें। यदि लकड़ी, प्लास्टिक, या पतली एल्यूमीनियम जैसी नरम सामग्री का उपयोग किया जाता है, तो बोल्ट हेड और नट दोनों तरफ बड़े-बाहरी-व्यास वाले वॉशर का उपयोग करने की सिफारिश की जाती है।

केंद्र स्थापना: सुनिश्चित करें कि बोल्ट या नट वॉशर के केंद्र छेद से होकर गुजरता है। सुनिश्चित करें कि वॉशर वर्कपीस की सतह के बिल्कुल विपरीत बैठता है - यह झुका हुआ नहीं होना चाहिए।

(4) बोल्ट डालें और हाथ से कस लें

बोल्ट या नट को हाथ से कसें, जब तक वॉशर सतह को न छू ले; फिर वॉशर की स्थिति को समायोजित करें, सुनिश्चित करें कि यह छेद को पूरी तरह से कवर करता है।

(5) अनुशंसित टॉर्क तक कसें

टॉर्क रिंच का सही उपयोग: उचित टॉर्क मान का चयन करें और धीरे-धीरे कस लें। ऑपरेशन के दौरान, वॉशर का ध्यानपूर्वक निरीक्षण करें और आवश्यकतानुसार समायोजन करें।

(6) अंतिम जांच

यह सुनिश्चित करने के लिए कि यह सपाट और ठीक से अपनी जगह पर है, बड़े ओडी फ़्लैट वॉशर पर एक नज़र डालें।
