लॉक वॉशर

लॉक वाशर सहायक भाग हैं जो प्रभावी रूप से वाइब्रेटिंग वातावरण में भागों को ढीला करने से रोकते हैं। xiaoguo® वैश्विक बाजारों के लिए उच्च गुणवत्ता वाले औद्योगिक फास्टनरों के निर्माण में माहिर हैं।

नमूना:DIN 6799-2017

जांच भेजें

उत्पाद वर्णन

लॉक वाशर (जिसे सर्कल या सर्किल्स भी कहा जाता है) सरल सहायक भाग हैं जो घटकों को सुरक्षित करने के लिए खांचे में स्नैप करते हैं। वे शाफ्ट या छेद के साथ फिसलने से भागों को रोकने के लिए शिकंजा या बोल्ट को बदल सकते हैं, और अपेक्षाकृत हल्के और अधिक किफायती हैं।

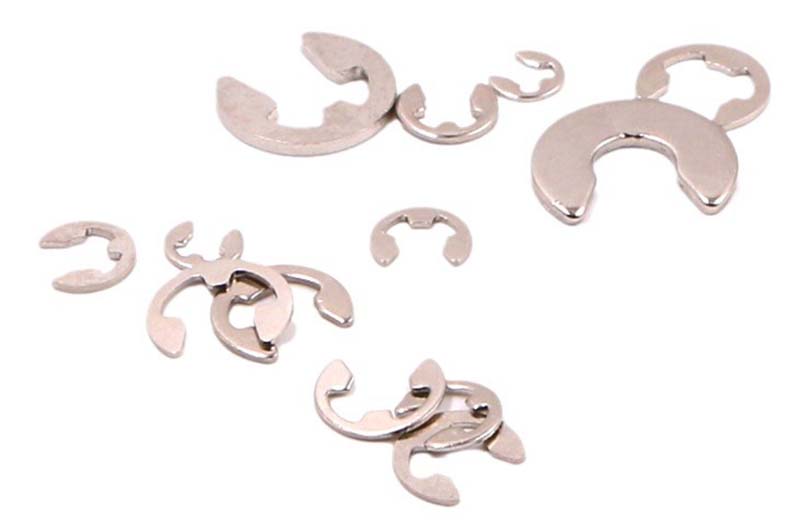

Lock washer

इस प्रकार की रिटेनिंग रिंग का उपयोग अक्सर रोजमर्रा की मशीनों (जैसे कि ऑटोमोबाइल, घूर्णन उपकरण और कारखाने के उपकरण) में किया जाता है। यह स्थापित करना और हटाने के लिए आसान और त्वरित है। दो अलग -अलग प्रकार हैं: एक को एक नाली (आंतरिक) में स्थापित किया गया है, और दूसरा बाहरी भाग (बाहरी) के चारों ओर लपेटा जाता है। वे मुख्य रूप से बीयरिंग, गियर या शाफ्ट को ठीक करने के लिए उपयोग किए जाते हैं। Xiaoguo® द्वारा निर्मित अधिकांश रिटेनिंग रिंग मानक आकारों को अपनाते हैं जो आमतौर पर दुनिया भर में उपयोग किए जाते हैं, इसलिए उनका उपयोग मानक आकारों के कुछ हिस्सों के साथ किया जा सकता है।

विशेषताएँ

लॉक वाशर का उपयोग करना आसान है, एक मजबूत लोड-असर क्षमता है, और जगह नहीं लेते हैं। वे शिकंजा या बोल्ट की तुलना में सरल और हल्के होते हैं, और तनाव के तहत भी भागों को मजबूती से ठीक कर सकते हैं। उनके पास भागों को ढीला करने से रोकने के लिए एक मजबूत पकड़ है और वाइब्रेटिंग मशीनों पर उपयोग के लिए उपयुक्त हैं।

गर्मी प्रतिरोध, जंग प्रतिरोध या उच्च-तीव्रता का उपयोग जैसी आवश्यकताओं के अनुसार विभिन्न आकारों और सामग्रियों (स्टेनलेस स्टील, लेपित सामग्री, आदि) के वाशर चुनें। स्थापित या जाँच और प्रतिस्थापित करते समय, साधारण सरौता का उपयोग किया जा सकता है, जो सुविधाजनक और त्वरित है। इसका उपयोग अक्सर ऑटोमोबाइल, विमान या कारखाने के उपकरण जैसे उद्योगों में किया जाता है, जो बन्धन प्रभाव और सटीकता पर उच्च आवश्यकताएं होती हैं।

सामग्री

लॉक वाशर के लिए मैं किन सामग्रियों का चयन कर सकता हूं?

लॉक वाशर उच्च कार्बन स्टील, स्टेनलेस स्टील या बेरिलियम कॉपर से बने होते हैं। उच्च कार्बन स्टील एक मजबूत सामग्री है जो भारी भार का सामना कर सकती है। स्टेनलेस स्टील गीले या रासायनिक वातावरण के लिए उपयुक्त है और जंग नहीं करेगा। बेरिलियम तांबा विद्युत कार्य या स्थितियों के लिए उपयुक्त है जहां स्पार्क उत्पन्न हो सकते हैं। यह बिजली का संचालन करता है और गैर-चुंबकीय है।

आपके द्वारा चुनी गई सामग्री के आधार पर, परिणाम दबाव, वजन, तापमान प्रतिरोध और सेवा जीवन के संदर्भ में भिन्न होंगे। उदाहरण के लिए, हीट-ट्रीटेड कार्बन स्टील अधिक तनाव का सामना कर सकता है, लेकिन गीले वातावरण में, जंग को रोकने के लिए जस्ता-डूबा होना चाहिए।

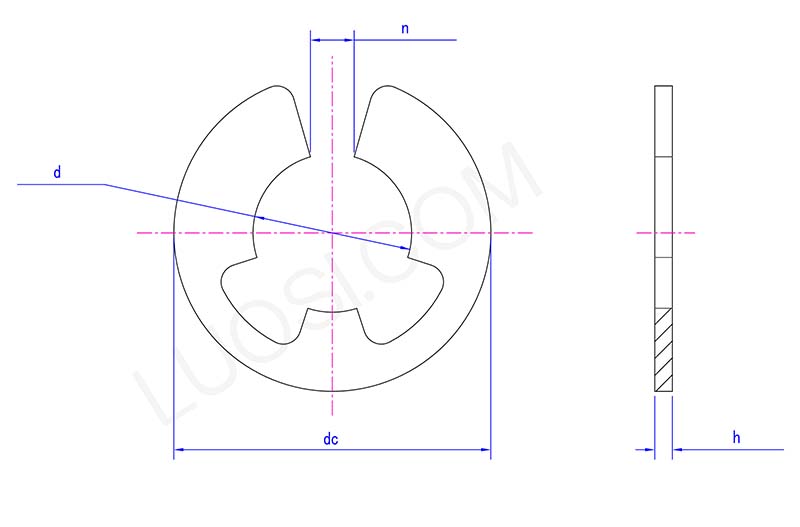

Lock washer Structure diagram

सोम	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
डी मैक्स	5	6	7	8	9	10	12	15	19	24	30
मिन	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
एच मैक्स	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
एच मिन	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
एन मैक्स	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n मिनट	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
डीसी मैक्स	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
