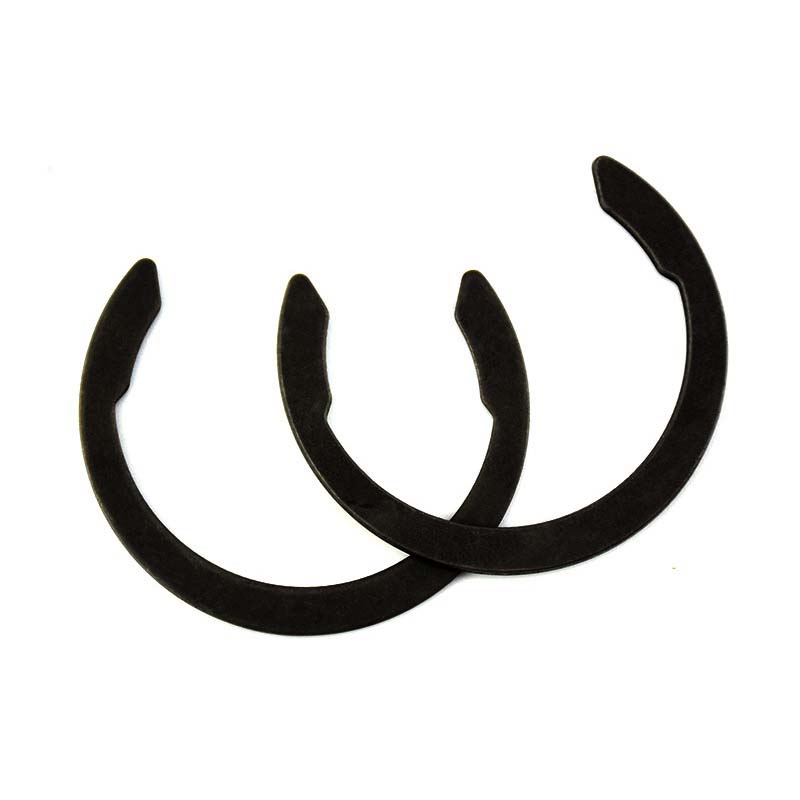

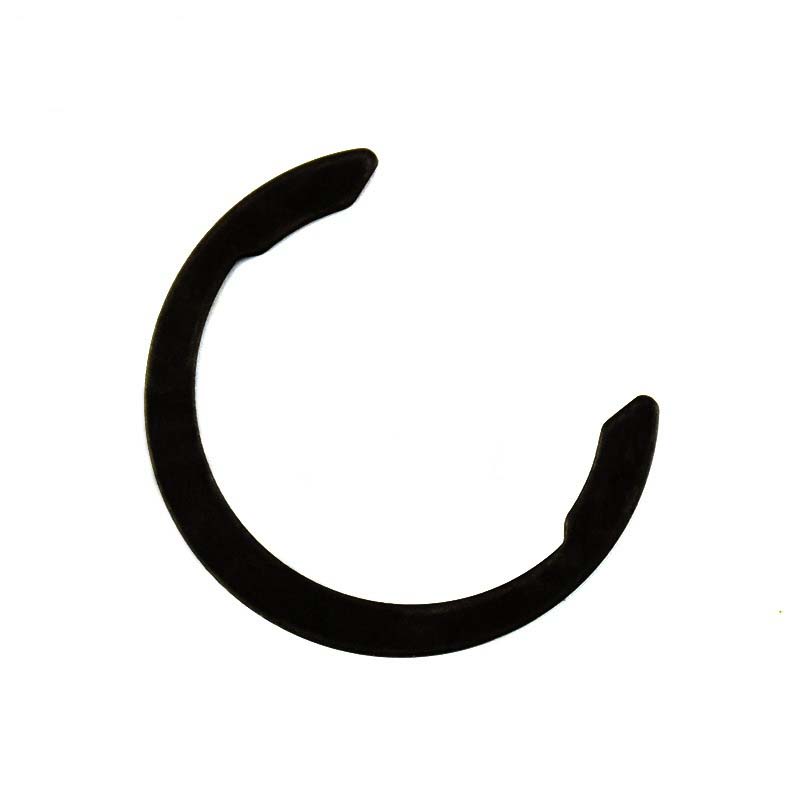

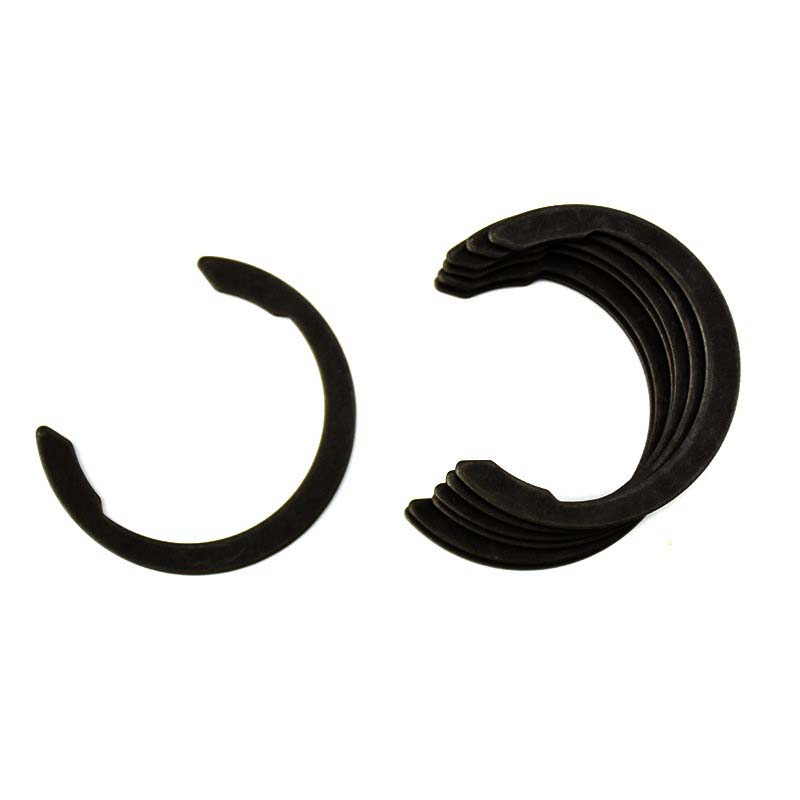

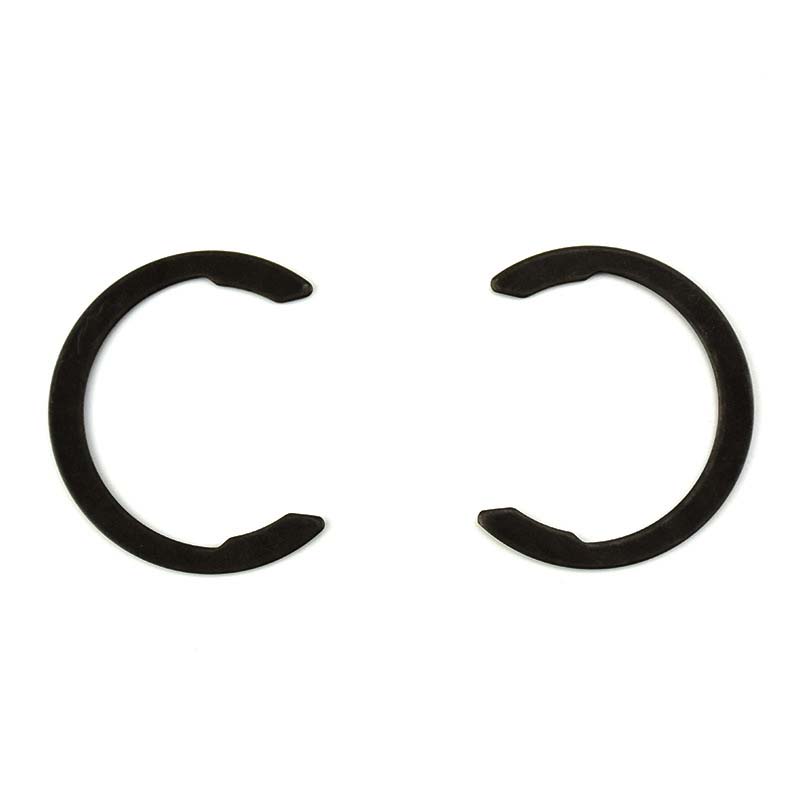

मीट्रिक स्प्रिंग रिटेनिंग रिंग

मीट्रिक स्प्रिंग रिटेनिंग रिंग सार्वजनिक कार्यालय आकार से बने होते हैं और जहां मानक आकार की आवश्यकता होती है वहां उपयोग के लिए उपयुक्त होते हैं। इन्हें अक्सर कुछ मैकेनिकल और ऑटोमोटिव सिस्टम में उपयोग किया जाता है। Xiaoguo® संक्षारण प्रतिरोधी फास्टनरों को विकसित करने के लिए ऑटोमोटिव और एयरोस्पेस क्षेत्रों के साथ सहयोग करता है।

नमूना:BS 3673-3-1-2011

जांच भेजें

उत्पाद वर्णन

मीट्रिक स्प्रिंग रिटेनिंग रिंग आमतौर पर उच्च कार्बन स्टील या स्टेनलेस स्टील, जैसे एएसटीएम ए313, से बनाई जाती हैं। कार्बन स्टील वाले मजबूत होते हैं (जैसे कि काफी मजबूत, 2,100 एमपीए तक), जबकि स्टेनलेस स्टील जंग लगने या खराब न होने के मामले में बेहतर होते हैं। यदि आप मिश्रधातुओं का ताप-उपचार करते हैं, तो वे लंबे समय तक टिकते हैं और घिसाव को बेहतर ढंग से संभालते हैं। उन नौकरियों के लिए जहां आपको ऐसे सामान की आवश्यकता होती है जो चुंबक से चिपकता नहीं है या अत्यधिक गर्मी सहन कर सकता है, वे फॉस्फोर कांस्य या इनकोनेल® जैसी चीजों का उपयोग करेंगे। उनके द्वारा उपयोग की जाने वाली सभी सामग्रियों को आईएसओ 8750-8752 विनिर्देशों के अनुरूप जांचने के लिए परीक्षणों के एक समूह से गुजारा जाता है।

आवेदन

कार ट्रांसमिशन, इलेक्ट्रिक मोटर और हाइड्रोलिक सिस्टम जैसी चीजों में मीट्रिक स्प्रिंग रिटेनिंग रिंग वास्तव में आम हैं। उनका उपयोग पंपों में रोटर शाफ्ट को पकड़ने, कन्वेयर सेटअप में बीयरिंग रखने और इंजन के अंदर पिस्टन पिन को लॉक करने के लिए किया जाता है। एयरोस्पेस में, आप उन्हें टरबाइन भागों और लैंडिंग गियर में पाएंगे। वे उपभोक्ता इलेक्ट्रॉनिक्स में भी उपयोगी हैं, जहां वे छोटे उपकरणों में घटकों को ठीक करने में मदद करते हैं। इंजीनियर स्प्रिंग रिटेनिंग रिंग का उपयोग तब करते हैं जब उन्हें भागों को विश्वसनीय रूप से रखने की आवश्यकता होती है, खासकर महत्वपूर्ण प्रणालियों में जहां विफलता नहीं हो सकती है।

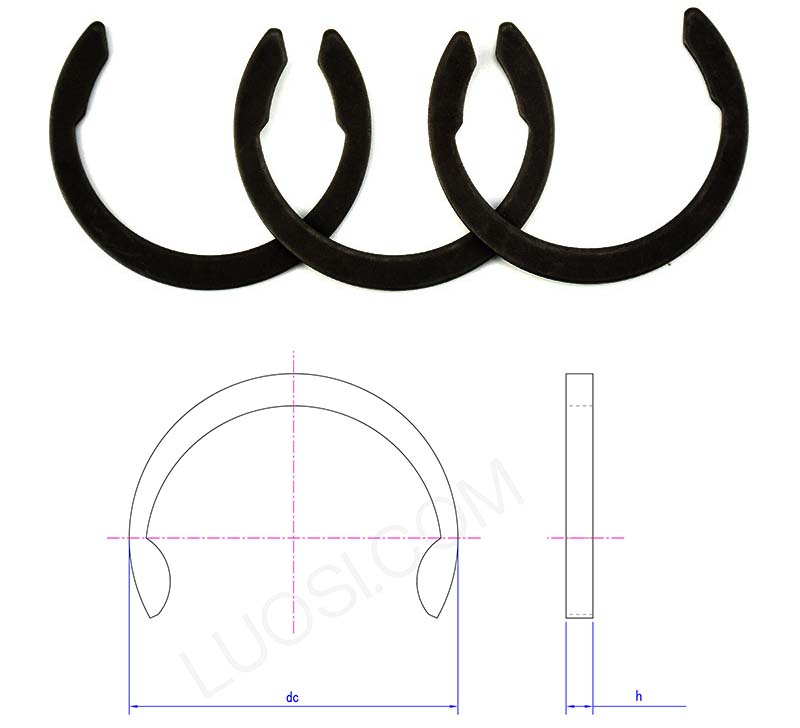

आकार

Metric spring retaining rings

सोम	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
डीसी अधिकतम	18	19	20	21	22	23	25	26.3	27.6	29.2	30
एच मि	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
एच अधिकतम	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

प्रश्न: मैं अपने आवेदन के लिए मीट्रिक स्प्रिंग रिटेनिंग रिंगों का सही आकार और प्रकार कैसे निर्धारित करूं?

ए: सही मीट्रिक स्प्रिंग रिटेनिंग रिंग का चयन ग्रूव व्यास, शाफ्ट व्यास या छेद व्यास और इसे झेलने के लिए आवश्यक भार से मेल खाना है। आपको बढ़ते खांचे की चौड़ाई, गहराई और व्यास को सावधानीपूर्वक मापने की आवश्यकता है। यहां तक कि छोटे अंतर के कारण भी वे भागों को ठीक से ठीक नहीं कर सकते हैं। अपने विशिष्ट उपयोग के मामले या प्रोजेक्ट विनिर्देशों के अनुसार आकार चुनें, मानक आकार जैसे DIN 471/472 या ANSI B27.1। यदि आपको कस्टम इंस्टॉलेशन की आवश्यकता है, तो कृपया हमें इंस्टॉलेशन तापमान, चाहे लोड चल रहा हो या स्थिर हो, और पर्यावरण की स्थिति (आर्द्र, धूल भरी, आदि) बताएं, और हम इसे आपकी आवश्यकताओं के अनुसार अनुकूलित करेंगे। स्प्रिंग रिटेनिंग रिंग्स विशिष्ट रेडियल बलों या अक्षीय बलों के लिए निर्मित होते हैं, इसलिए आपको यह जांचना होगा कि रिटेनिंग रिंग की भार क्षमता आपके प्रोजेक्ट की जरूरतों को पूरा करती है या नहीं। हम तकनीकी सहायता, वन-स्टॉप सेवा प्रदान कर सकते हैं, और रिटेनिंग रिंग्स के समय से पहले फ्रैक्चर की घटना को कम कर सकते हैं।
