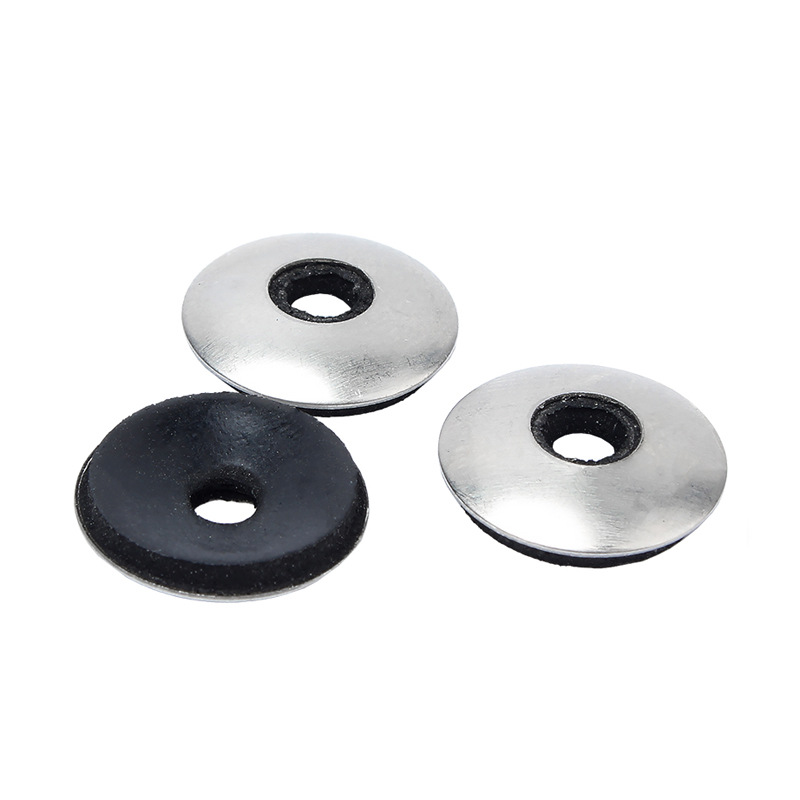

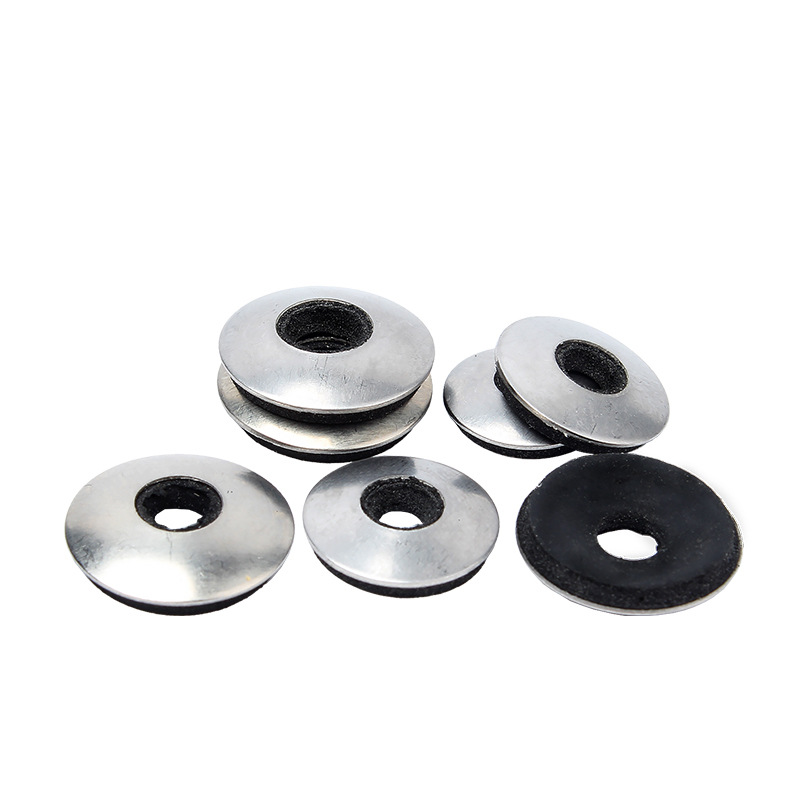

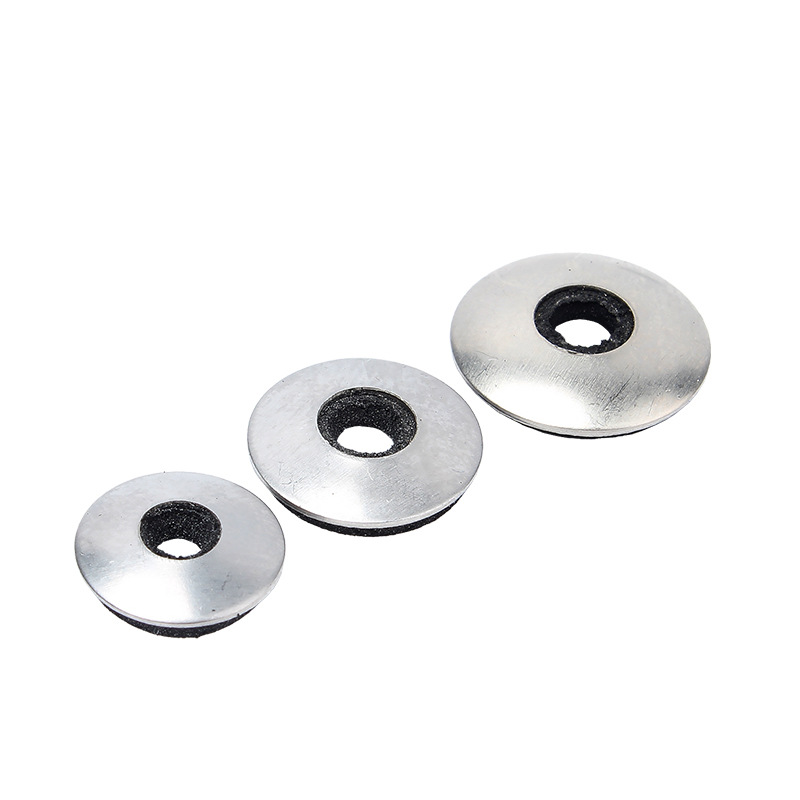

नियोप्रीन ईपीडीएम बंधुआ सीलिंग वॉशर

नियोप्रीन ईपीडीएम बॉन्डेड सीलिंग वॉशर की संरचनात्मक विशेषताएं इस प्रकार हैं:

(1) इंटीग्रल वल्केनाइजेशन बॉन्डिंग

नियोप्रीन ईपीडीएम बॉन्डेड सीलिंग वॉशर का मेटल वॉशर उच्च तापमान वल्कनीकरण प्रक्रिया के माध्यम से स्थायी रूप से नियोप्रीन रबर से जुड़ा होता है, और अलग होने या अलग होने का कोई खतरा नहीं होता है।

(2)धातु बाहरी रिंग

बाहरी हिस्सा आमतौर पर कम कार्बन स्टील, गैल्वेनाइज्ड स्टील या स्टेनलेस स्टील की मोहर लगाकर बनाया जाता है, और वॉशर के बाहरी किनारे या पीछे स्थित होता है।

(3) क्लोरोप्रीन रबर सीलिंग रिंग

यह धातु की अंगूठी के अंदरूनी तरफ या नीचे स्थित होता है, जो एक उभरी हुई सील या एक सपाट सीलिंग सतह बनाता है।

(4)खोखली या अर्ध-मुहरबंद संरचना

नियोप्रीन ईपीडीएम बॉन्डेड सीलिंग वॉशर का डिज़ाइन यह है कि एक धातु की बाहरी रिंग रबर की आंतरिक रिंग से ढकी होती है। निचला रबर धातु के किनारे से थोड़ा ऊंचा है, जिससे यह सुनिश्चित होता है कि सीलिंग सतह संपर्क का पहला बिंदु है।

(5) एंटी-स्लिप और पोजिशनिंग संरचना

धातु के बाहरी किनारे और रबर के अंदरूनी किनारे के बीच कोई अंतर नहीं है। कसने पर, रबर को तब तक संपीड़ित किया जाता है जब तक कि यह धातु के तल तक नहीं पहुंच जाता, जिससे "पोजीशनिंग संपीड़न" फ़ंक्शन प्राप्त हो जाता है।

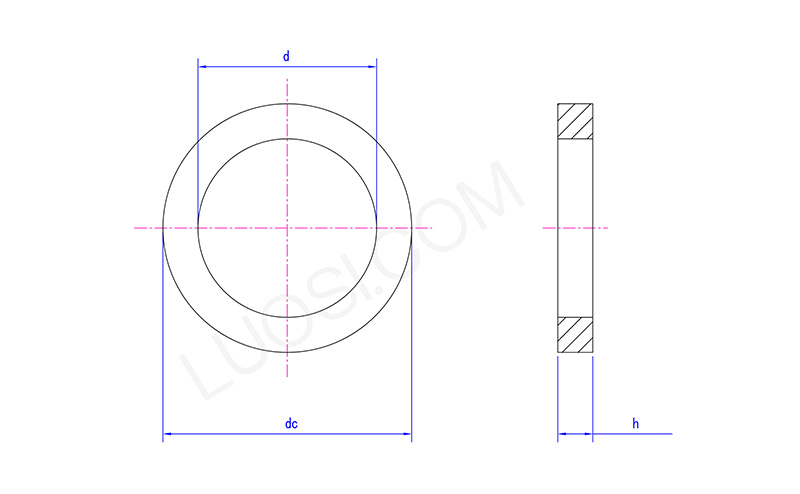

(6) मानकीकृत आयाम

सामान्य छेद व्यास, बाहरी व्यास और मोटाई अंतरराष्ट्रीय मानकों का पालन करते हैं और इन्हें सीधे संयोजन में साधारण फ्लैट वॉशर या ओ-रिंग्स से बदला जा सकता है।

काम के सिद्धांत

नियोप्रीन ईपीडीएम बॉन्डेड सीलिंग वॉशर एक प्रकार का सीमा-संपीड़न सीलिंग घटक है। अब, मैं आपको इसके कार्य सिद्धांत से परिचित कराता हूँ।

(1)प्रारंभिक संपर्क

जब बोल्ट नियोप्रीन ईपीडीएम बॉन्डेड सीलिंग वॉशर के आंतरिक छेद से गुजरता है और कड़ा होना शुरू होता है, तो गैस्केट के नीचे क्लोरोप्रीन रबर की परत सबसे पहले जुड़े घटक की सतह के संपर्क में आती है। इस बिंदु पर, रबर में महत्वपूर्ण विरूपण नहीं हुआ है, और धातु की बाहरी रिंग और जुड़े घटक की सतह के बीच अभी भी एक छोटा सा अंतर है।

(2) लोचदार संपीड़न

कसना जारी रखें, क्लोरोप्रीन रबर दबाव के अधीन है और लोचदार विरूपण से गुजरता है। रबर को "फिटिंग सील" बनाने के लिए कनेक्शन घटक की सतह में दबाया जाता है। उसी समय, दबाव के कारण, रबर एक रिबाउंड बल उत्पन्न करता है, जो तरल पदार्थ को गुजरने से रोकने के लिए सीलिंग कवर को विपरीत दिशा में कसकर दबाता है।

(3)धातु डाट

जब रबर को एक निश्चित सीमा तक संपीड़ित किया जाता है, तो धातु की बाहरी रिंग का बाहरी किनारा जुड़े घटक की सतह के संपर्क में आता है। धातु की कठोरता संपीड़न रोक बिंदु निर्धारित करती है - रबर को अनिश्चित काल तक संपीड़ित नहीं किया जाएगा।
