पेंच मानक फ्लैट वॉशर

स्क्रू स्टैंडर्ड फ्लैट वॉशर के आपूर्तिकर्ता के रूप में, ज़ियागुओ® ऐसे उत्पाद पेश करता है जो कठोर परीक्षण से गुजर चुके हैं। ऑपरेशन के दौरान, हमारे उत्पाद सामग्री विरूपण को रोकते हुए लॉकिंग बल को एक बड़ी संपर्क सतह पर समान रूप से वितरित कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

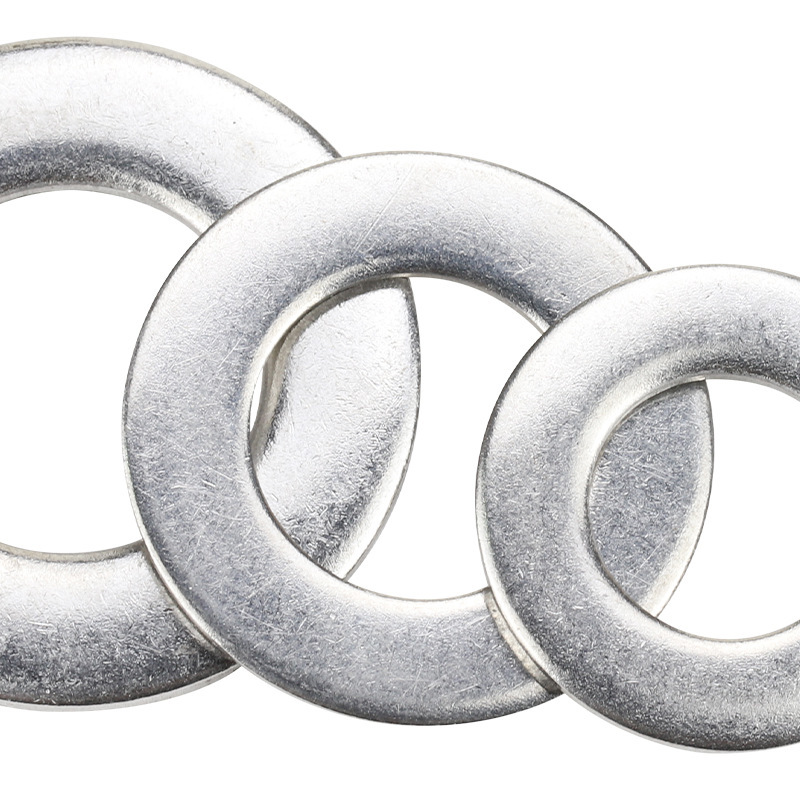

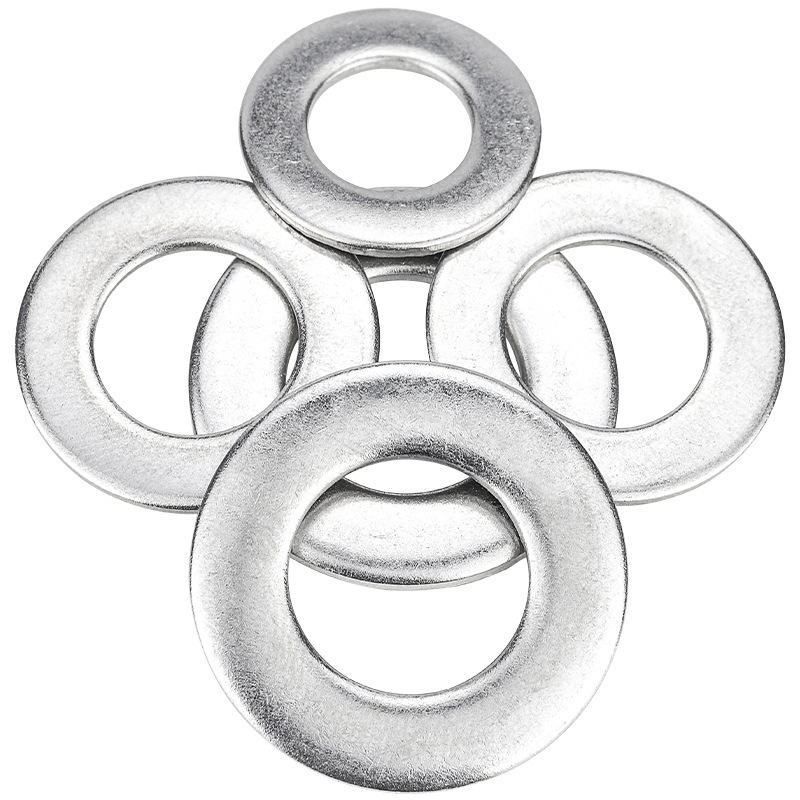

स्क्रू स्टैंडर्ड फ़्लैट वॉशर एक सपाट गोलाकार रिंग के आकार का एक यांत्रिक भाग है, जिसके बीच में एक छेद होता है। यह आमतौर पर धातु (जैसे कार्बन स्टील, स्टेनलेस स्टील) या गैर-धातु सामग्री (जैसे नायलॉन, रबर) से बना होता है। इसे बोल्ट, नट और जुड़े घटक की सतह के बीच रखा जाता है, और यह एक साधारण बन्धन प्रणाली में एक अनिवार्य सहायक हिस्सा है।

विशिष्टता आयाम

हमारे स्क्रू स्टैंडर्ड फ्लैट वॉशर का उत्पादन अंतरराष्ट्रीय मानकों के अनुसार सख्ती से किया जाता है, जिससे यह सुनिश्चित होता है कि ग्राहकों द्वारा उपयोग किए जाने पर वे अन्य फास्टनिंग घटकों के साथ संगत हो सकते हैं।

DIN 125/ISO 7089 मानक के आधार पर सामान्य विनिर्देश आकारों की तुलना तालिका निम्नलिखित है:

नाममात्र विशिष्टता (बोल्ट व्यास)	भीतरी व्यास डी (मिमी)	बाहरी व्यास डी (मिमी)	मोटाई टी (मिमी)
एम6	6.4	12	1.6
एम8	8.4	16	1.6
एम10	10.5	20	2.0
एम12	13.0	24	2.5
एम16	17.0	30	3.0

मूलभूत कार्य

स्क्रू स्टैंडर्ड फ़्लैट वॉशर हर कनेक्शन बिंदु पर विश्वसनीय "बैकस्टेज हीरो" हैं, जो चुपचाप दबाव वितरित करने और सतहों की सुरक्षा करने जैसे महत्वपूर्ण कार्य करते हैं।

(1) दबाव वितरित करें और वर्कपीस की सुरक्षा करें

नट या बोल्ट हेड और वर्कपीस की सतह के बीच संपर्क क्षेत्र को बढ़ाकर। क्लैंपिंग बल को वर्कपीस में अधिक समान रूप से वितरित किया जा सकता है, जिससे सतह के इंडेंटेशन, विरूपण या क्षति को रोका जा सकता है।

(2) घर्षण को कम करें और सतह कोटिंग की रक्षा करें

एक चिकनी अवरोधक परत के रूप में, यह नट या बोल्ट को कसने के दौरान घूमने या घर्षण के कारण वर्कपीस की सतह कोटिंग पर खरोंच को रोकता है।

(3) सहायक एंटी-लूज़िंग, स्थिर कनेक्शन

(4) फ्लैट वॉशर लॉक वॉशर (जैसे स्प्रिंग वॉशर) के लिए एक स्थिर, सपाट सहायक सतह प्रदान करते हैं। इसके अलावा, यह संपर्क सतह पर घर्षण को एक निश्चित सीमा तक बढ़ाता है, जिससे फास्टनर के कंपन प्रतिरोध को बढ़ाने में मदद मिलती है। सटीक उपकरणों के उपयोग में अंतर को भरें, स्क्रू स्टैंडर्ड फ्लैट वॉशर की संख्या को जोड़कर या घटाकर घटकों के बीच अक्षीय अंतर को बारीक रूप से समायोजित किया जा सकता है।

(5) विशेष सामग्री विभिन्न कार्य प्राप्त कर सकती है।

इन्सुलेशन: नायलॉन या प्लास्टिक प्रभावी ढंग से करंट को गुजरने से रोक सकता है और शॉर्ट सर्किट से बचा सकता है।

सीलिंग: रबर या नरम धातुएं दबाव में होने पर अंतराल को भर सकती हैं, जिससे तरल पदार्थ या गैसों के रिसाव को रोका जा सकता है।

जंग रोधी: स्टेनलेस स्टील या गैल्वेनाइज्ड सामग्री जंग का विरोध कर सकती है और सेवा जीवन को बढ़ा सकती है।

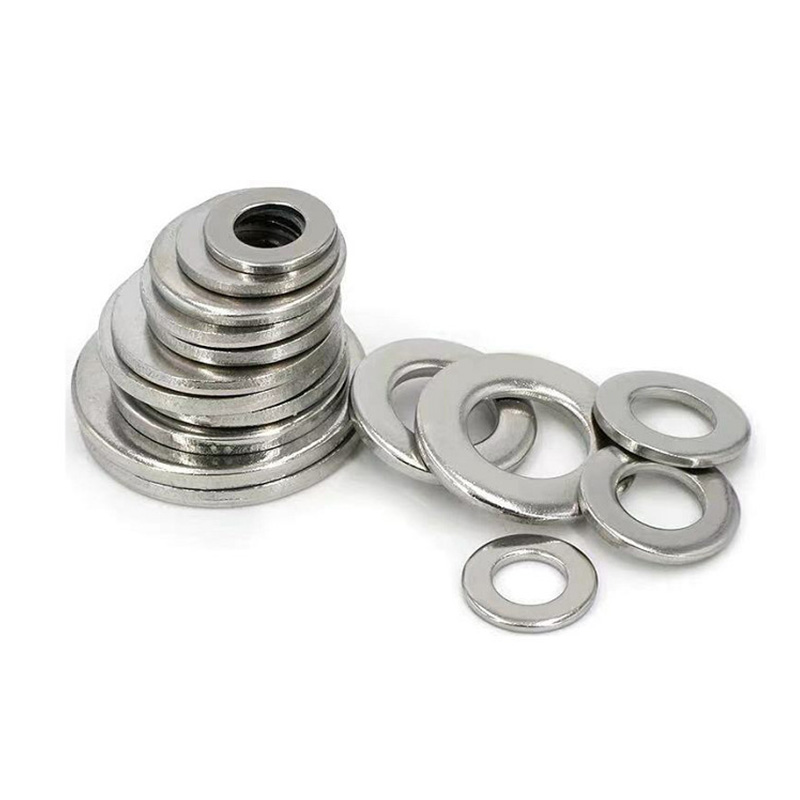

Screw Standard Flat Washer

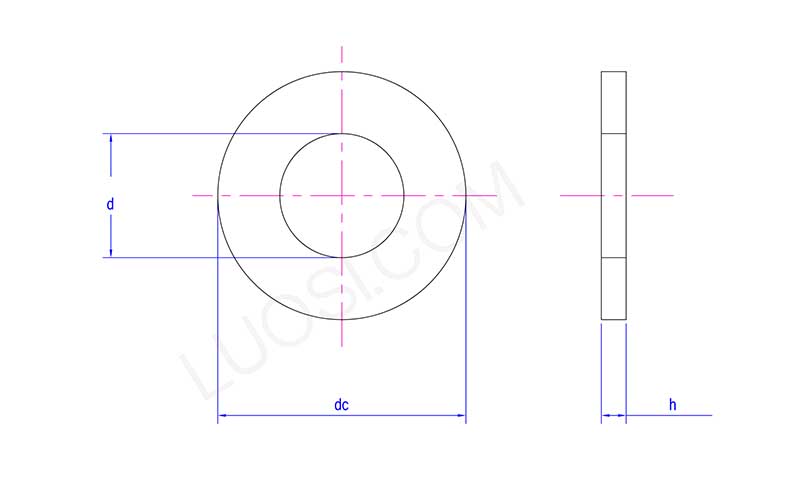

सोम	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
डी अधिकतम	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
डी मिनट	17	19	21	23	25	28	31	34	37	42	45
डीसी अधिकतम	30	34	37	39	44	50	56	60	66	72	78
दिसंबर मिनट	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
एच अधिकतम	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
एच मि	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
