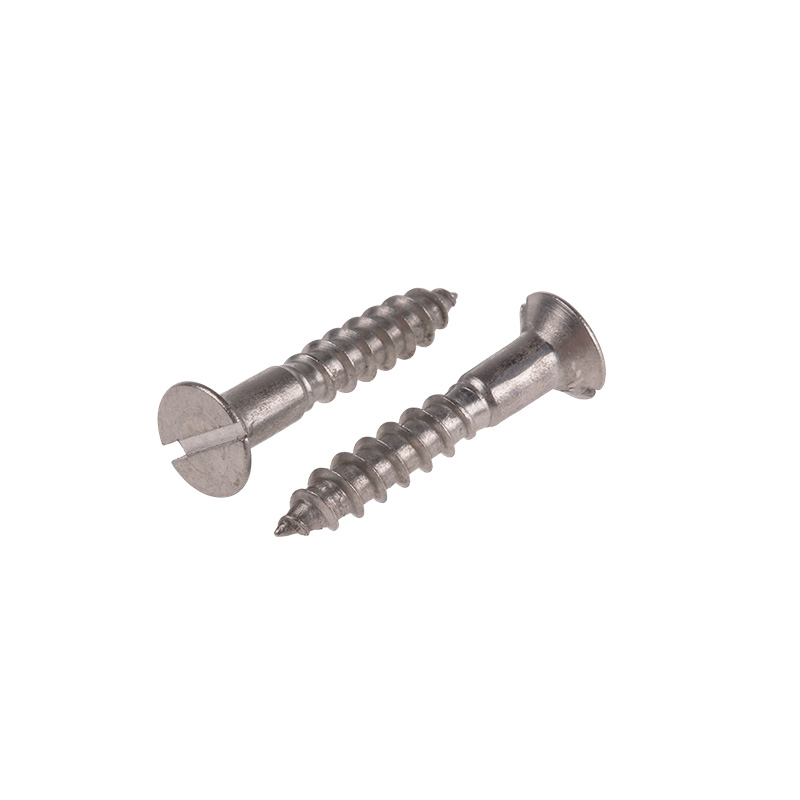

स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू

ज़ियागुओ® फैक्ट्री द्वारा निर्मित स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू, मैचिंग काउंटरसिंक ड्रिल बिट के साथ उपयोग किए जाने पर लकड़ी के अंदर पूरी तरह से फिट बैठ सकता है। इस तरह फिक्सिंग वाला हिस्सा छिपा रहता है और तैयार वस्तुएं साफ-सुथरी दिखती हैं।

जांच भेजें

उत्पाद वर्णन

स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू एक प्रकार का वुडवर्किंग फास्टनर है जिसमें शंक्वाकार हेड (90° टेपर कोण के साथ) और शीर्ष पर एक स्लॉटेड ग्रूव होता है। सिर को पूरी तरह से लकड़ी में पहले से काटे गए शंक्वाकार छिद्रों में डाला जा सकता है, और कसने के बाद, सिर लकड़ी की सतह के बराबर या उससे थोड़ा नीचे होगा। स्क्रू बॉडी में गहरे और मोटे लकड़ी के धागे होते हैं, और पूंछ एक शंक्वाकार नुकीला सिर होता है। इसे सीधे लकड़ी में पेंच किया जा सकता है (दृढ़ लकड़ी या बड़े व्यास के लिए, पहले से छेद करने की सलाह दी जाती है)। यह स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू उन लकड़ी के उत्पादों को जोड़ने और ठीक करने के लिए उपयुक्त है जिनके लिए एक सपाट सतह की आवश्यकता होती है और कोई खुला सिर नहीं होता है।

अंग्रेजी नाम	स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू
सामान्य मानक	दीन 97
सिर का प्रकार	काउंटरसंक/फ्लैट हेड
स्लॉट प्रकार	स्लॉटेड
धागे का प्रकार	लकड़ी का धागा (मोटा पिच, गहरा पिच)
टिप फॉर्म	शंक्वाकार स्व-ड्रिलिंग टिप सिर

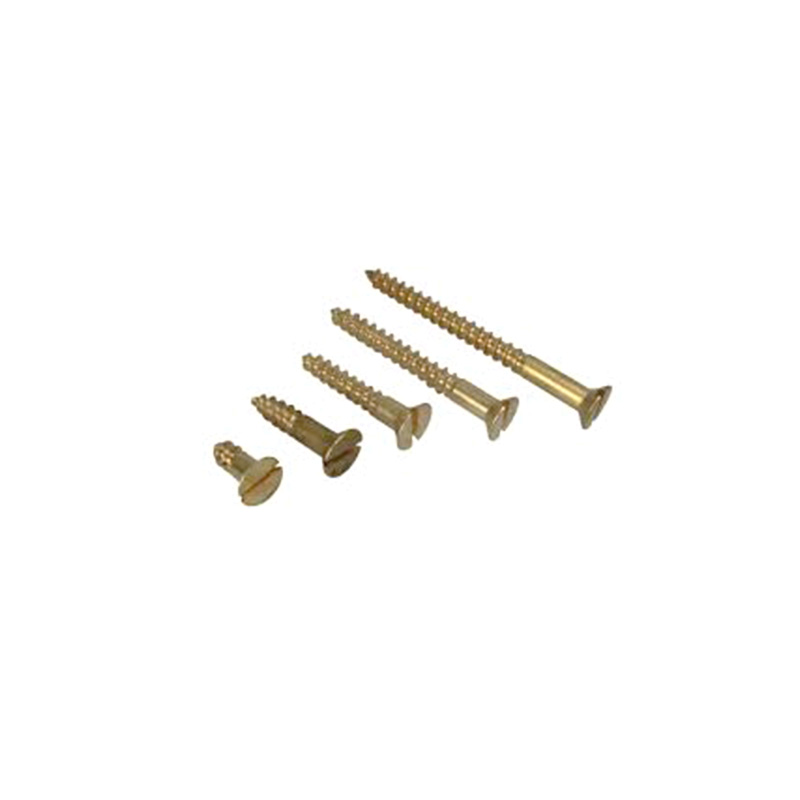

Slotted Countersunk Head Wood Self Tapping Screw

संरचनात्मक विशेषताएं

स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू की संरचना विशेषताओं को पांच भागों में पेश किया जाएगा।

सिर की संरचना

1.सिर का आकार: शंक्वाकार, फ़नल आकार की तरह, आमतौर पर 90° के शंकु कोण के साथ। सिर की ऊपरी सतह समतल होती है और किनारे झुके होते हैं।

2. सिर का आयाम: सिर का बाहरी व्यास पेंच धागे के व्यास का लगभग 1.8 से 2.2 गुना है, और सिर की ऊंचाई धागे के व्यास का लगभग 0.5 से 0.6 गुना है।

3.हेड का उपयोग: इस स्लॉटेड काउंटरसंक हेड वुड सेल्फ टैपिंग स्क्रू को बांधने के बाद, पूरा स्क्रू हेड लकड़ी पर पूर्व-निर्मित पतला छेद में फिट हो जाता है। यह लकड़ी की सतह के नीचे या थोड़ा नीचे रहता है और चिपकता नहीं है।

सीधे स्लॉट डिजाइन

1.ड्राइव प्रकार सीधा स्लॉट है। नाली सीधे मध्य से बाहर दोनों तरफ जाती है।

2. स्लॉट की चौड़ाई 0.6 मिमी से 2.0 मिमी तक है, स्लॉट की गहराई 0.3 मिमी से 0.8 मिमी है। स्लॉट के दोनों सिरे गोल कोनों से बने होते हैं।

3. स्लॉट की विशेषताएं: इसे सबसे आम फ्लैट-हेड स्क्रूड्राइवर द्वारा संचालित किया जा सकता है।

रॉड संरचना

1.रॉड फॉर्म: इसे पूर्ण थ्रेड और आंशिक थ्रेड प्रकारों में विभाजित किया गया है।

धागे की संरचना

1.धागे का प्रकार: विशिष्ट लकड़ी का धागा, सामान्य यांत्रिक धागा नहीं।

2.प्रोफ़ाइल: दांत प्रोफ़ाइल कोण लगभग 60° है, लेकिन दांत की नोक बहुत तेज है, और दांत के आधार में एक चिकनी चाप संक्रमण है।

3.दांतों के बीच की दूरी: अपेक्षाकृत चौड़ी।

टिप संरचना

1.टिप का आकार: शंक्वाकार टिप, लगभग 30°-45° के टेपर के साथ। टिप बहुत तेज़ नहीं है; इसके बजाय, इसकी एक बहुत छोटी सपाट सतह या एक गोल सिर होता है।

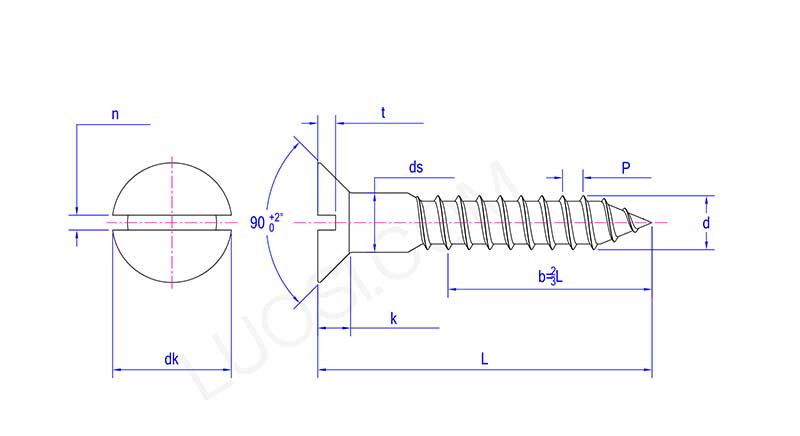

Slotted Countersunk Head Wood Self Tapping Screw

सोम	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
डीएस मिनट	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
डीएस मैक्स	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
डीके मैक्स	5	6	7	8	9	10	11	12	14	16	20
डीके मिनट	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
के अधिकतम	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
एन मिनट	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
एन अधिकतम	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
टी अधिकतम	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
टी मिनट	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
