चिकनी सतह काउंटरसंक हेड रिवेटेड नट

स्मूथ सरफेस काउंटरसंक हेड रिवेटेड नट्स इंजीनियरों द्वारा निर्दिष्ट समाधान है जब एक चिकनी सतह और एक विश्वसनीय, स्थायी थ्रेडेड एंकर पॉइंट की आवश्यकता होती है - और एक समर्पित फास्टनर निर्माता के रूप में, ज़ियागुओ® ऐसे अभिनव, समस्या-समाधान फास्टनर डिज़ाइन बनाने के लिए अनुसंधान और विकास में भारी निवेश करता है।

नमूना:GB/T 17880.2-1999

जांच भेजें

उत्पाद वर्णन

स्मूथ सरफेस काउंटरसंक हेड रिवेटेड नट्स को बाहर से देखने पर, पहली चीज जो आप देखेंगे वह उनके शंक्वाकार सिर हैं - जिनका आंतरिक कोण मानक 100 डिग्री या 120 डिग्री है। यह आकार नट्स को जुड़ी हुई सामग्री की सतह के साथ पूरी तरह से फ्लश करने में सक्षम बनाता है।

इन नटों का मुख्य भाग या तो मुड़ा हुआ (छोटे उभारों वाला) होता है या उसमें खांचे होते हैं। यह उन्हें स्थापना के दौरान घूमने से रोकता है और उपयोग के दौरान भी उन्हें घूमने से रोकता है। सिर के नीचे एक ठोस हैंडल होता है। जब आप इस हैंडल को दबाते हैं, तो यह बाहर की ओर (रेडियल दिशा में) विकृत हो जाएगा, जिससे एक कड़ा और स्थायी लॉक बन जाएगा।

यह विशिष्ट आकार और डिज़ाइन न केवल एक आकर्षक स्वरूप प्रदान करता है बल्कि नट को बाहर खींचने वाले बल के प्रति बेहद प्रतिरोधी बनाता है - इस प्रकार बाहर खींचने की संभावना कम होती है।

उत्पाद लाभ

स्मूथ सरफेस काउंटरसंक हेड रिवेटेड नट असेंबली प्रक्रिया को सरल बनाकर महत्वपूर्ण मात्रा में लागत बचा सकते हैं। उन्हें स्थापित करना आसान है और कई विशेष उपकरणों की आवश्यकता नहीं होती है - इस प्रकार श्रम लागत कम हो जाती है।

यदि वेल्डेड थ्रेडेड आवेषण या अधिक जटिल फास्टनिंग सिस्टम का उपयोग करने के साथ तुलना की जाती है, तो समान स्तर की ताकत बनाए रखते हुए ये नट कीमत में सस्ते होते हैं। उत्पादन के दौरान बचाया गया समय, कनेक्शन के स्थायित्व के साथ मिलकर, बड़ी मात्रा में उत्पाद बनाने वाले निर्माताओं के लिए हेड-बोल्ट नट्स का उपयोग करने की कुल लागत को बहुत लागत प्रभावी बनाता है।

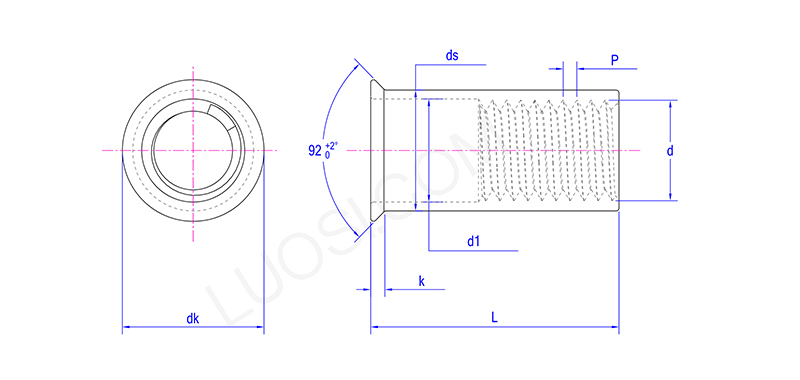

उत्पाद पैरामीटर

सोम	एम3	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
डीएस मैक्स	4.97	5.97	6.97	8.97	10.97	12.97	14.97
डीएस मिनट	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 अधिकतम	4.12	4.92	5.72	7.65	9.35	11.18	13.18
घ1 मिनट	4	4.8	5.6	7.5	9.2	11	13
डीके मैक्स	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Smooth Surface Countersunk Head Riveted Nuts

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आप अपने स्मूथ सरफेस काउंटरसंक हेड रिवेटेड नट्स के लिए विस्तृत आयामी विनिर्देश और तकनीकी चित्र प्रदान कर सकते हैं?

उत्तर: बिल्कुल. हम आपको हमारे सभी स्मूथ सरफेस काउंटरसंक हेड रिवेटेड नट्स के लिए पूर्ण तकनीकी डेटा शीट और सीएडी चित्र देते हैं। ये दस्तावेज़ सभी प्रमुख आयामों को दर्शाते हैं - जैसे हेड एंगल (आमतौर पर 90° या 100°), हेड व्यास और मोटाई, धागे का आकार और पकड़ सीमा।

ग्रिप रेंज उस सामग्री की कुल मोटाई है जिसे नट सुरक्षित रूप से बांध सकता है। यह सुनिश्चित करना महत्वपूर्ण है कि आपका काउंटरसंक होल इन विशिष्टताओं के अनुरूप हो। इस तरह, नट फ्लश में फिट बैठता है और उतना ही अच्छा काम करता है जितना उसे करना चाहिए।
