टाइप 1ए के साथ टी स्टाइल वेल्ड नट

टाइप 1ए के साथ टी स्टाइल वेल्ड नट विशेष रूप से वेल्डिंग धातुओं के लिए डिज़ाइन किए गए हैं और 1ए विनिर्देश का अनुपालन करते हैं, जो एक चुस्त फिट सुनिश्चित करते हैं। धातु के फ्रेम, सपोर्ट या यांत्रिक उपकरण के लिए उपयुक्त, टी-आकार का डिज़ाइन जगह बचाने में मदद करता है। ज़ियागुओ® फैक्ट्री में स्टॉक में बड़ी मात्रा में सामान है। हम विशिष्ट आवश्यकताओं को पूरा करने वाले उत्पादों को अनुकूलित और प्रदान भी कर सकते हैं।

नमूना:JIS B1196-3.1-2001

जांच भेजें

उत्पाद वर्णन

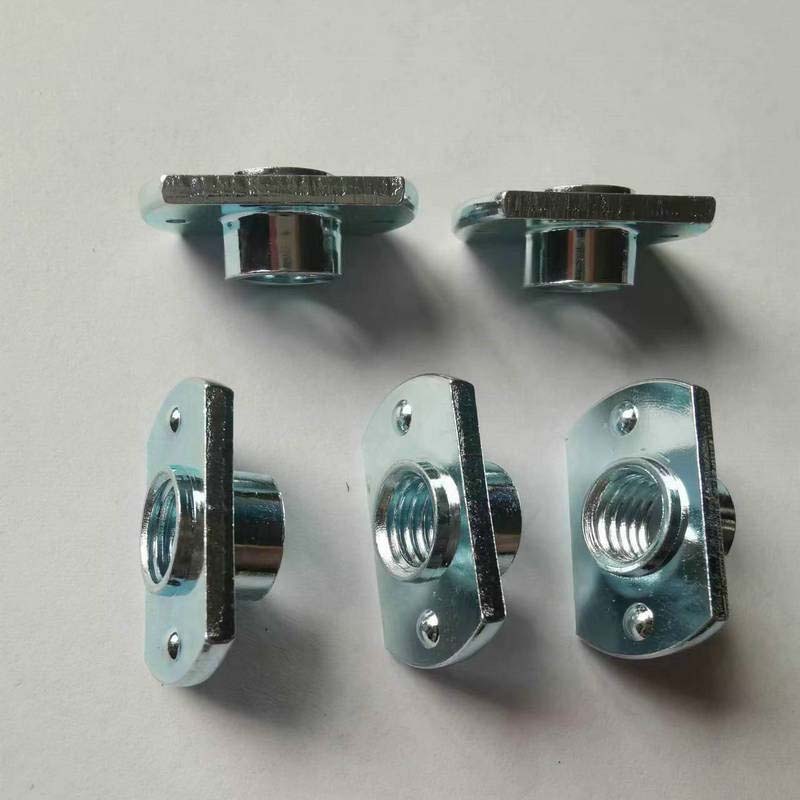

टाइप 1ए वाले टी स्टाइल वेल्ड नट का आकार "टी" अक्षर जैसा होता है, जिसके निचले भाग में थ्रेडेड बेलनाकार भाग होता है। निकला हुआ किनारा पर कई छोटे उभार हैं, जो विशेष रूप से वेल्डिंग के लिए डिज़ाइन किए गए हैं। सामान्य थ्रेड विशिष्टताएँ M4 से M12 तक होती हैं।

उत्पाद पैरामीटर

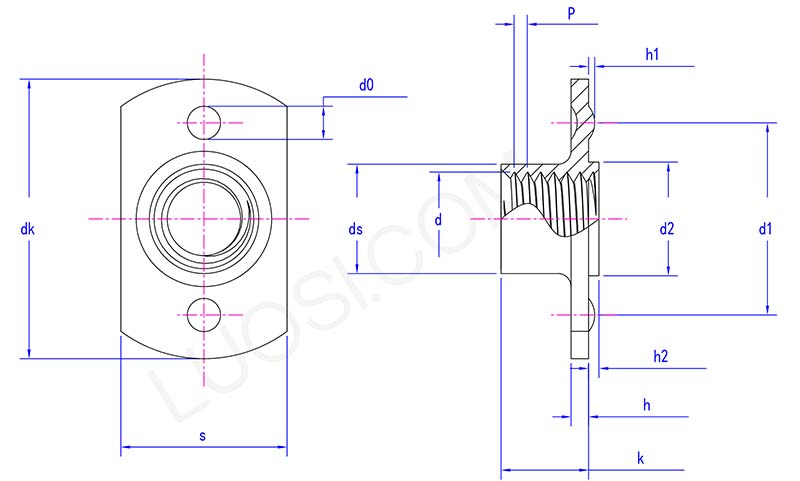

T style weld nuts with type 1A parameter

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
डीके मैक्स	20.5	20.5	23.7	23.7	31	33.2
डीके मिनट	19.5	19.5	22.3	22.3	29	30.8
एस अधिकतम	12.25	12.25	14.3	14.3	19.4	21.5
एस मि	11.75	11.75	13.7	13.7	18.6	20.5
डीएस मैक्स	5.9	6.7	8.3	10.2	13.2	15.2
डीएस मिनट	5.4	6.2	7.8	9.5	12.5	14.5
के अधिकतम	5.9	6.9	7.5	9	10.6	11.8
के मिनट	5.1	6.1	6.5	8	9.4	10.2
एच अधिकतम	1.4	1.4	1.85	1.85	2.3	2.3
एच मि	1	1	1.35	1.35	1.7	1.7
d2 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
घ2 मिनट	6.7	6.7	8.7	10.7	12.7	14.7
h2 अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
h2 मिनट	0.6	0.6	0.6	0.6	1	1
d0 अधिकतम	3.25	3.25	3.25	3.25	4.05	4.05
डी0 मिनट	2.75	2.75	2.75	2.75	3.55	3.55
h1 अधिकतम	0.6	0.6	0.6	0.6	0.7	0.7
घंटा1 मिनट	0.4	0.4	0.4	0.4	0.5	0.5
d1 अधिकतम	15.2	15.2	17.25	17.25	22.3	24.3
घ1 मिनट	14.8	14.8	16.75	16.75	21.7	23.7

उत्पाद सुविधाएँ और स्थापना

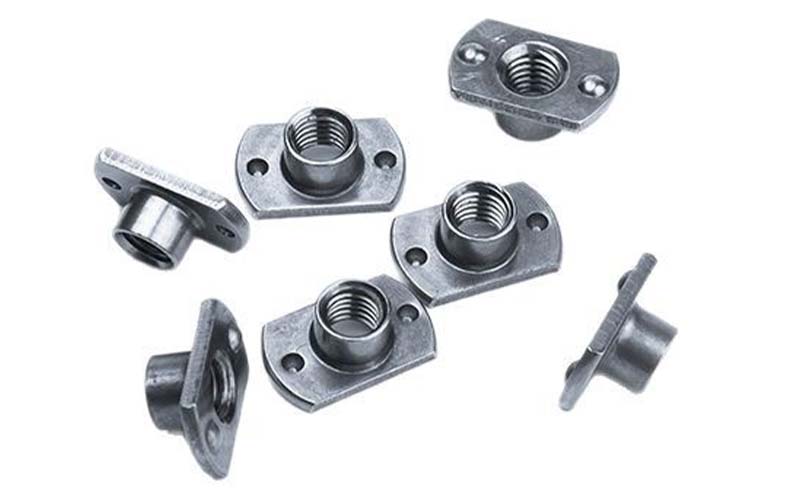

टाइप 1ए वाले टी स्टाइल वेल्ड नट में एक विशिष्ट टी-आकार की संरचना होती है। निकला हुआ किनारा धातु की प्लेट के साथ संपर्क क्षेत्र को बढ़ा सकता है, दबाव वितरित कर सकता है और वेल्डिंग को अधिक सुरक्षित बना सकता है। निकला हुआ किनारा पर वेल्डिंग प्रोट्रूशियंस का आकार और ऊंचाई समान है, और वेल्डिंग प्रक्रिया के दौरान हीटिंग एक समान है। इसकी थ्रेड एक्यूरेसी अधिक है। जब बोल्ट को पेंच किया जाता है, तो यह बिना किसी जाम या ढीलेपन के बहुत चिकना लगता है।

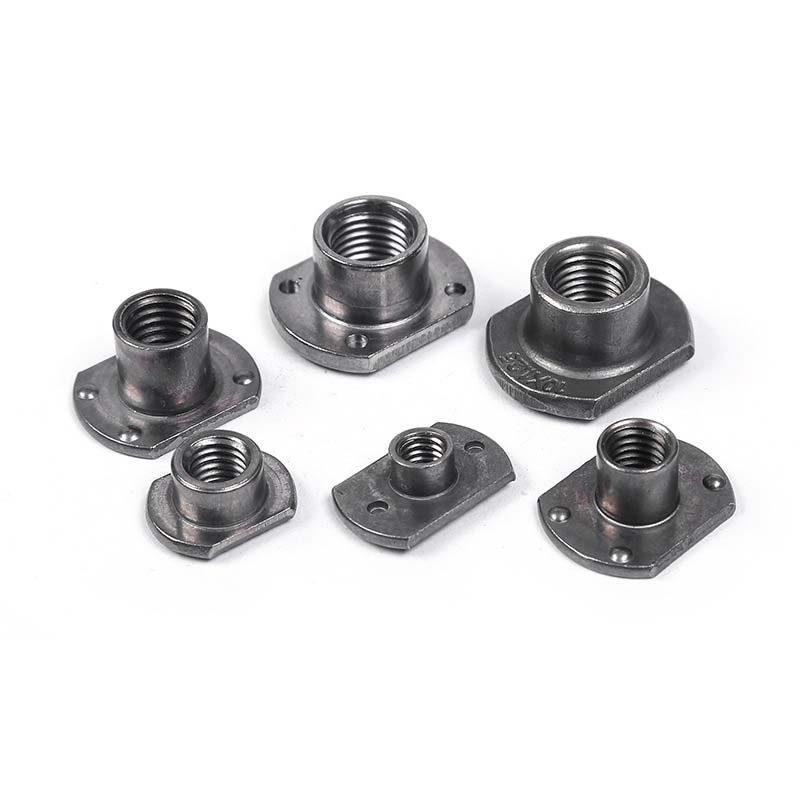

T style weld nuts with type 1A

1ए टी-प्रकार वेल्ड नट को उनके आकार के लिए नाम दिया गया है: हेक्सागोनल नट बॉडी आयताकार बेस प्लेट (निकला हुआ किनारा) पर विलक्षण रूप से लगाई गई है। 1ए प्रकार इंगित करता है कि यह निकला हुआ किनारा के किनारे के आसपास आर्क वेल्डिंग (एमआईजी या टीआईजी) के लिए डिज़ाइन किया गया है। 'टी' आकार का डिज़ाइन आपको थ्रेडेड छेदों को वांछित स्थान पर रखने में सक्षम बनाता है, यहां तक कि किनारे के पास भी जहां एक केंद्र नट स्थापित नहीं किया जा सकता है, और इसे आसानी से प्राप्त किया जा सकता है।

टाइप 1ए के टी स्टाइल वेल्ड नट स्थापित करने का मतलब आयताकार निकला हुआ किनारा की परिधि के साथ वेल्डिंग करना है। 1ए प्रकार का नट आधार सपाट है और इसमें कोई छेद या उभार नहीं है। आप निकला हुआ किनारा किनारे पर निरंतर वेल्ड मोती बनाने के लिए एमआईजी या टीआईजी का उपयोग कर सकते हैं। अच्छा समग्र संलयन महत्वपूर्ण है क्योंकि फ़्लैंज को ठीक करने का यही एकमात्र तरीका है। कृपया पहले से ही धातु को अच्छी तरह साफ कर लें।

1ए टी प्रकार के वेल्ड नट सामान्य से अधिक महंगे हैंचौकोर नट. आपको निकला हुआ किनारा के प्रसंस्करण आकार और अतिरिक्त सामग्री के लिए भुगतान करना होगा। उन्हें फ़्लैंज के चारों ओर सही ढंग से वेल्ड होने में भी अधिक समय लगता है। खासकर जब धागे की स्थिति को ऑफसेट करने की आवश्यकता हो, तो उनका उपयोग करें; अन्यथा, मानक नट सस्ते हो सकते हैं।
