1/4 बीएसपी पुरुष हेक्स हेड कैप्टिव सील

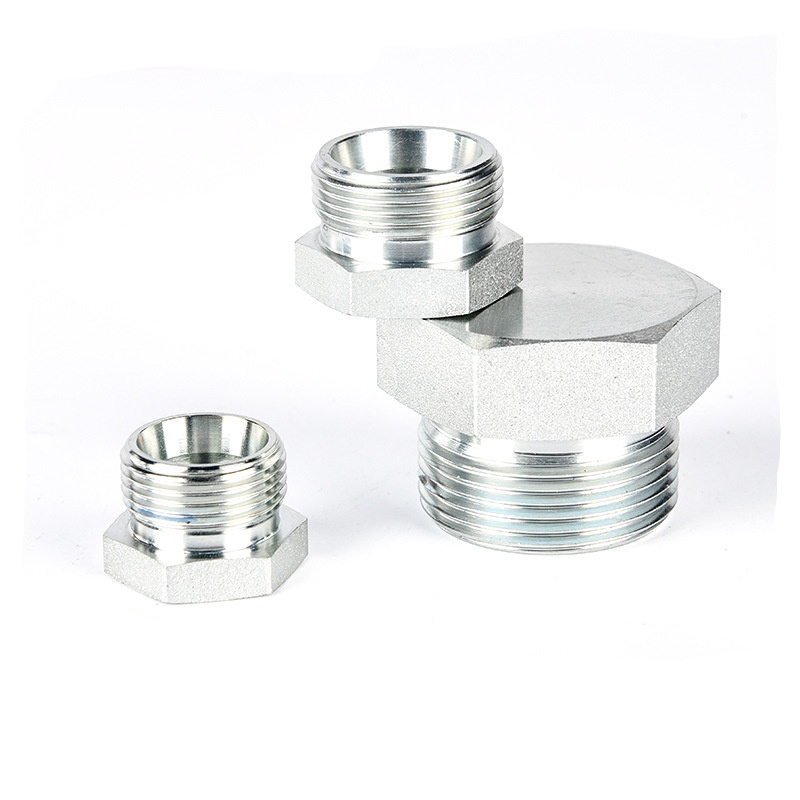

1/4 बीएसपी मेल हेक्स हेड कैप्टिव सील हाइड्रोलिक सिस्टम में तेल या निरीक्षण बंदरगाहों को ब्लॉक करने के लिए उपयोग किया जाने वाला एक छोटा सा हिस्सा है। विशिष्टता 1/4 इंच बीएसपी बाहरी धागा (यानी, जी 1/4") है, और सिर एक बाहरी षट्भुज है। इसे एक साधारण रिंच का उपयोग करके कड़ा किया जा सकता है। इसके बारे में खास बात यह है कि यह एक सेल्फ-लॉकिंग सीलिंग रिंग के साथ आता है - यह सीलिंग रिंग प्लग के अंतिम चेहरे पर तय की गई है और गिरेगी या हिलेगी नहीं।

तकनीकी निर्देश

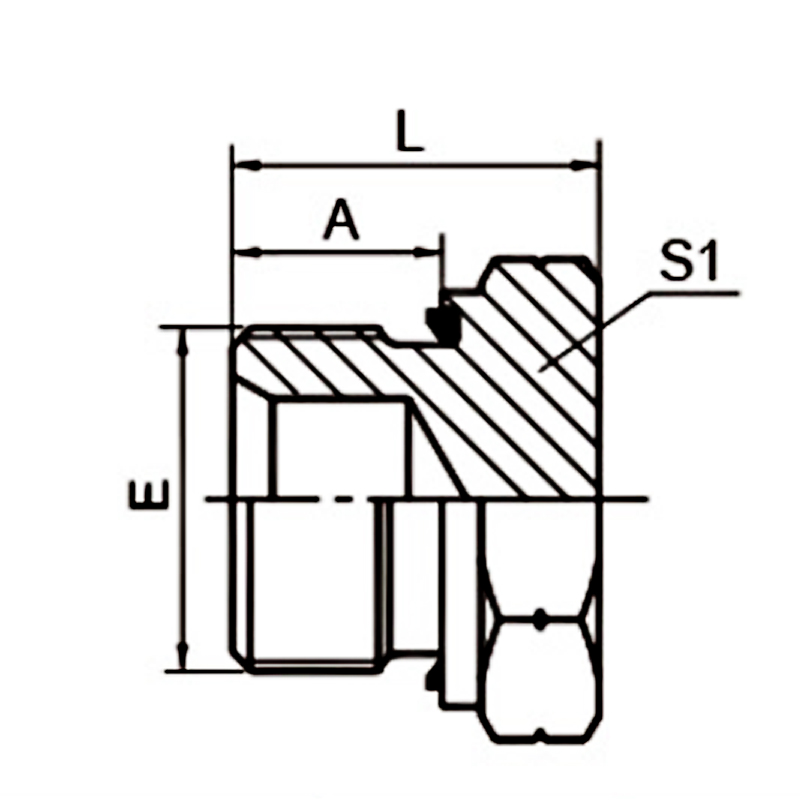

1/4 बीएसपी मेल हेक्स हेड कैप्टिव सील से संबंधित निम्नलिखित पैरामीटर केवल संदर्भ के लिए हैं। विशिष्ट डेटा विशिष्टताओं के आधार पर भिन्न हो सकता है।

परियोजना	कीमत
थ्रेड विशिष्टता	जी1/4" (बीएसपीपी)
षट्भुज किनारे की चौड़ाई	आमतौर पर 19 मिमी
धागे की लंबाई	लगभग 12-15 मिमी
अधिकतम कार्य दबाव	350-400 बार तक
ऑपरेटिंग तापमान (एनबीआर)	-40°C से +120°C
ऑपरेटिंग तापमान (एफकेएम)	-15°C से +200°C
सामग्री	कार्बन स्टील (गैल्वनाइज्ड/निकल-प्लेटेड), स्टेनलेस स्टील 304/316L, पीतल

मुख्य विशेषताएं

(1) सिर का षटकोणीय आकार

इसे साधारण ओपन-एंड रिंच या सॉकेट रिंच का उपयोग करके कड़ा किया जा सकता है। ऑपरेशन सरल है.

बाहरी हेक्सागोनल आकार आंतरिक हेक्सागोनल आकार की तुलना में अधिक कसने वाले बल का सामना कर सकता है, और इसके फिसलने या सिर को नुकसान पहुंचने की संभावना कम होती है।

(2) अंतर्निर्मित एंटी-डिटेचमेंट सीलिंग रिंग

सीलिंग रिंग 1/4 बीएसपी मेल हेक्स हेड कैप्टिव सील के अंतिम चेहरे पर खांचे में तय की गई है और गिरेगी या हिलेगी नहीं।

स्थापना के दौरान किसी अलग गैस्केट की आवश्यकता नहीं है, न ही कच्चे माल को टेप से लपेटना या सीलेंट लगाना आवश्यक है।

(3) अंतिम फेस सील, विश्वसनीय और रिसाव-प्रूफ प्रदर्शन सुनिश्चित करना

कसने के बाद, सीलिंग रिंग को 1/4 बीएसपी मेल हेक्स हेड कैप्टिव सील के अंतिम चेहरे और तेल आउटलेट विमान के बीच कसकर दबाया जाता है, इस प्रकार एक सील बनती है।

धागे की सटीकता से प्रभावित नहीं.

(4) सामग्री विकल्पों की एक विस्तृत श्रृंखला

कार्बन स्टील गैल्वनीकरण: लागत प्रभावी।

स्टेनलेस स्टील 304/316एल: संक्षारण प्रतिरोधी, समुद्री, रासायनिक और खाद्य वातावरण के लिए उपयुक्त।

कांस्य: पानी, गैस या कम दबाव वाले तेल सर्किट के लिए उपयुक्त।

अंतरराष्ट्रीय मानकों के अनुरूप

आकार अंतरराष्ट्रीय मानकों के अनुरूप है और इसका उपयोग विभिन्न यांत्रिक उपकरणों के साथ किया जा सकता है।

(5) स्थापित करने और रखरखाव में आसान

सबसे पहले, यह सुनिश्चित करने के लिए कि धागे ठीक से संरेखित हैं, इसे हाथ से पेंच करें। फिर, इसे कसने के लिए एक रिंच का उपयोग करें।

डिस्सेम्बली और असेंबली के बाद, जब तक सीलिंग रिंग क्षतिग्रस्त न हो, इसका पुन: उपयोग किया जा सकता है।

(6)पहचान स्पष्ट है.

षट्कोणीय सिर की ऊपरी सतह पर आमतौर पर "G1/4″ या "1/4" अंकित होता है, जो साइट पर पहचान के लिए सुविधाजनक है।
