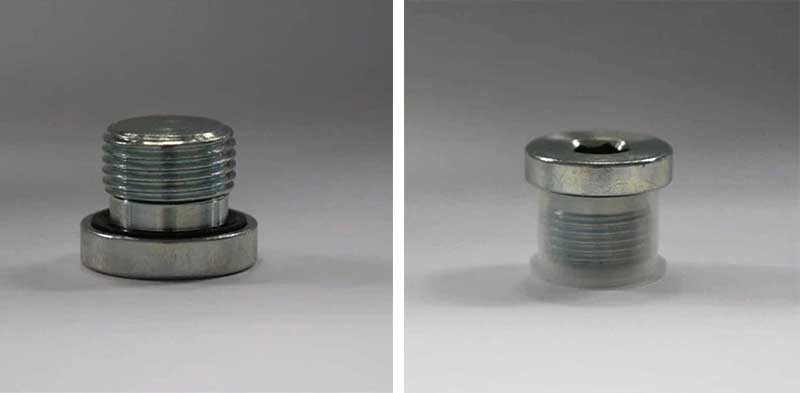

बीएसपी पुरुष कैप्टिव सील खोखला प्लग

बीएसपी मेल कैप्टिव सील हॉलो प्लग एक अत्यधिक परिष्कृत हाइड्रोलिक घटक है। इसकी संरचना में निम्नलिखित प्रमुख घटक शामिल हैं, और प्रत्येक भाग इसके सीलिंग प्रदर्शन और विश्वसनीयता को सुनिश्चित करने के लिए एक साथ काम करता है।

(1)प्लग बॉडी

यह संपूर्ण संरचना का मुख्य भाग है, जो स्थापना और दबाव वहन के लिए नींव के रूप में कार्य करता है। यह आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या पीतल जैसी टिकाऊ सामग्री से बना होता है। धागे का प्रकार आमतौर पर बीएसपीपी (ब्रिटिश स्टैंडर्ड पैरेलल पाइप थ्रेड) या बीएसपीटी (ब्रिटिश स्टैंडर्ड कॉनिकल पाइप थ्रेड) होता है।

(2) एंटी-डिटेचमेंट सीलिंग रिंग

यह इस उत्पाद की मुख्य तकनीक है, जिसे "एंटी-लॉस सीलिंग घटक" के रूप में भी जाना जाता है। यह स्क्रू कैप पर विभिन्न सीलिंग तत्वों जैसे ओ-रिंग्स और मिश्रित गास्केट को पहले से एकीकृत और ठीक करता है। यह डिज़ाइन प्रभावी ढंग से सीलिंग रिंग को उपयोग या अलग करने के दौरान संपीड़न के कारण खो जाने, गलत तरीके से संरेखित होने या क्षतिग्रस्त होने से बचाता है, जिससे लगातार सीलिंग प्रदर्शन सुनिश्चित होता है।

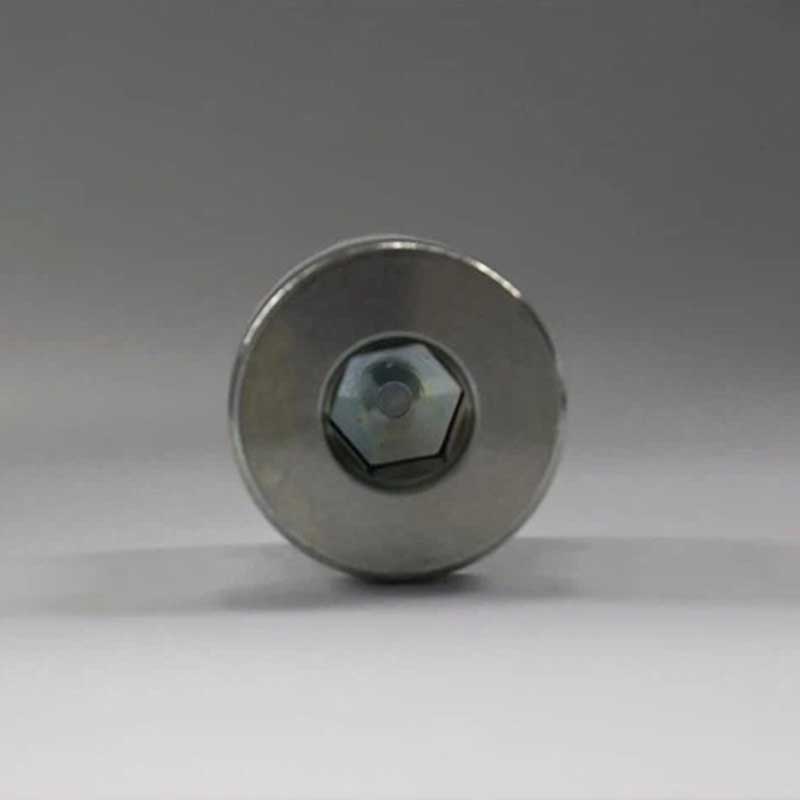

(3) हेक्सागोन ड्राइव स्लॉट

बीएसपी मेल कैप्टिव सील हॉलो प्लग के शीर्ष पर स्थित, इसका उपयोग इंस्टॉलेशन और डिससेम्बली के लिए हेक्सागोनल रिंच डालने के लिए किया जाता है। यह डिज़ाइन कॉम्पैक्ट स्थानों में भी संचालन को सक्षम बनाता है।

(4) बीएसपी बाहरी धागा

धागा एक मानक ब्रिटिश मानक पाइप धागा (बीएसपी) है, जिसका उपयोग हाइड्रोलिक पोर्ट के आंतरिक धागे के साथ सटीक रूप से फिट होने के लिए किया जाता है। मानक के आधार पर, यह बीएसपीपी (समानांतर धागा) या बीएसपीटी (शंक्वाकार धागा) हो सकता है।

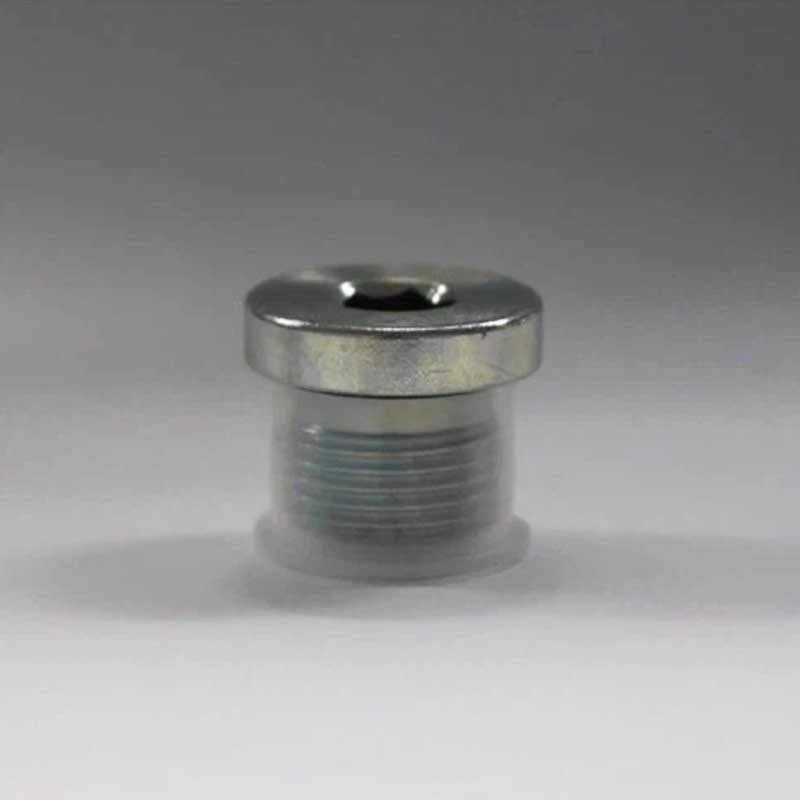

(5) वैकल्पिक गैर-धातु सहायक उपकरण

परिवहन और भंडारण के दौरान भौतिक क्षति या संदूषण को रोकने के लिए, कई निर्माता उत्पादों को शिपिंग करते समय थ्रेडेड भागों के लिए प्लास्टिक सुरक्षात्मक कवर प्रदान करेंगे।

मुख्य डिज़ाइन विशेषताएँ

बीएसपी मेल कैप्टिव सील हॉलो प्लग के दो सीलिंग तंत्र इसकी प्रमुख डिजाइन विशेषताएं बन गए हैं। ये दो सीलिंग तंत्र यह सुनिश्चित करते हैं कि उपयोग के दौरान नट अपनी कार्यक्षमता को अधिकतम कर सके।

【1】एंटी-डिटैचमेंट सीलिंग तंत्र

(1) भौतिक सीमा: सीलिंग रिंग (जैसे ओ-रिंग) को बीएसपी मेल कैप्टिव सील हॉलो प्लग के अंत में या शाफ्ट के कंधे पर विशेष रूप से सटीक रूप से डिजाइन किए गए कुंडलाकार खांचे में डाला जाता है। यह न केवल सीलिंग रिंग को सुरक्षित रूप से ठीक करता है बल्कि इसे एक प्रभावी सील बनाने के लिए आवश्यक संपीड़न उत्पन्न करने की भी अनुमति देता है।

(2) समग्र संरचना: कुछ मिश्रित सीलिंग गैसकेट के लिए, धातु ढांचे को यांत्रिक रूप से स्क्रू बॉडी के साथ जोड़ा जा सकता है ताकि यह सुनिश्चित हो सके कि गैसकेट हर समय सही स्थिति में रहे।

【2】बीएसपी धागा प्रकार

(1) बीएसपीपी (जी थ्रेड): यह उस धागे को संदर्भित करता है जहां धागा स्वयं समानांतर होता है और इसमें सीलिंग क्षमता नहीं होती है। सीलिंग प्राप्त करने के लिए इसे एंड-फेस सीलिंग पर निर्भर रहना चाहिए।

(2) बीएसपीटी (आर थ्रेड): यह टेपर वाले धागे को संदर्भित करता है। इसका सीलिंग सिद्धांत धातु-से-धातु सील प्राप्त करने के लिए आंतरिक और बाहरी पतले धागों के कड़े जुड़ाव के माध्यम से प्राप्त किया जाता है।
