सर्क्लिप राउंड वायर स्नैप रिंग्स

ज़ियाओगुओ® फैक्ट्री द्वारा उत्पादित सर्क्लिप राउंड वायर स्नैप रिंग्स को आकार सहनशीलता के संदर्भ में सटीक रूप से नियंत्रित किया जाता है, जो संबंधित गोलाकार छेद और स्लॉट के साथ कसकर फिट होते हैं, जिससे अधिक स्थिर संचालन सुनिश्चित होता है।

जांच भेजें

उत्पाद वर्णन

निम्नलिखित सर्क्लिप राउंड वायर स्नैप रिंग्स के कार्य सिद्धांत का परिचय है।

1.संरचनात्मक आधार

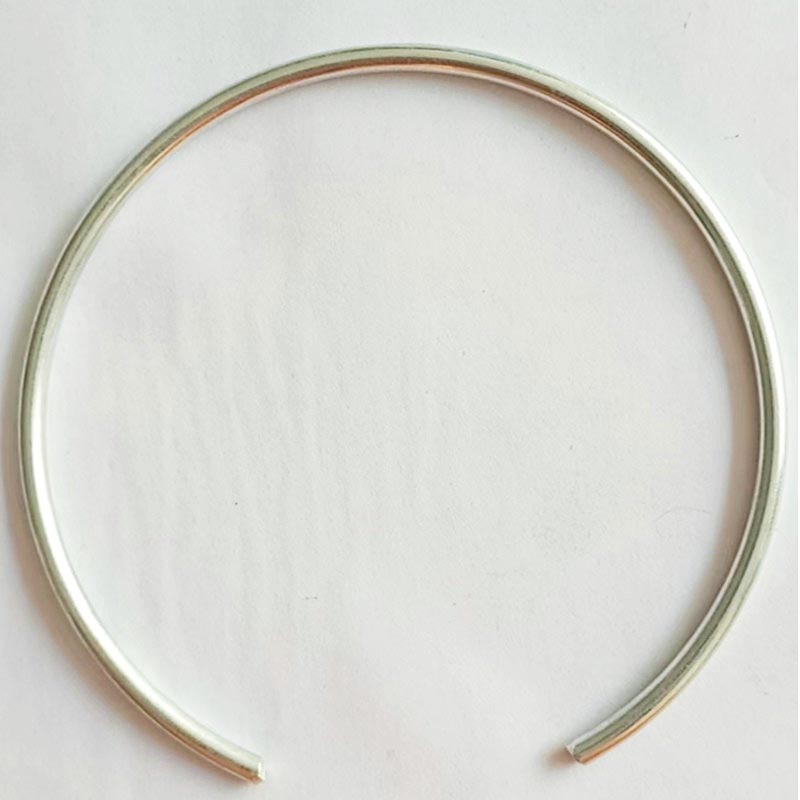

सर्क्लिप राउंड वायर स्नैप रिंग्स एक गोल-सेक्शन स्प्रिंग स्टील तार को एक उद्घाटन के साथ गोलाकार रिंग में घुमाकर बनाई जाती है।

मुक्त अवस्था में, इसका बाहरी व्यास लक्ष्य स्थापना छेद के व्यास से थोड़ा बड़ा होता है। क्योंकि क्रॉस-सेक्शन गोलाकार है, पूरी रिंग में कोई तेज धार नहीं है, और इस प्रकार स्थापना या उपयोग के दौरान छेद की दीवार या संभोग भागों पर खरोंच नहीं आएगी।

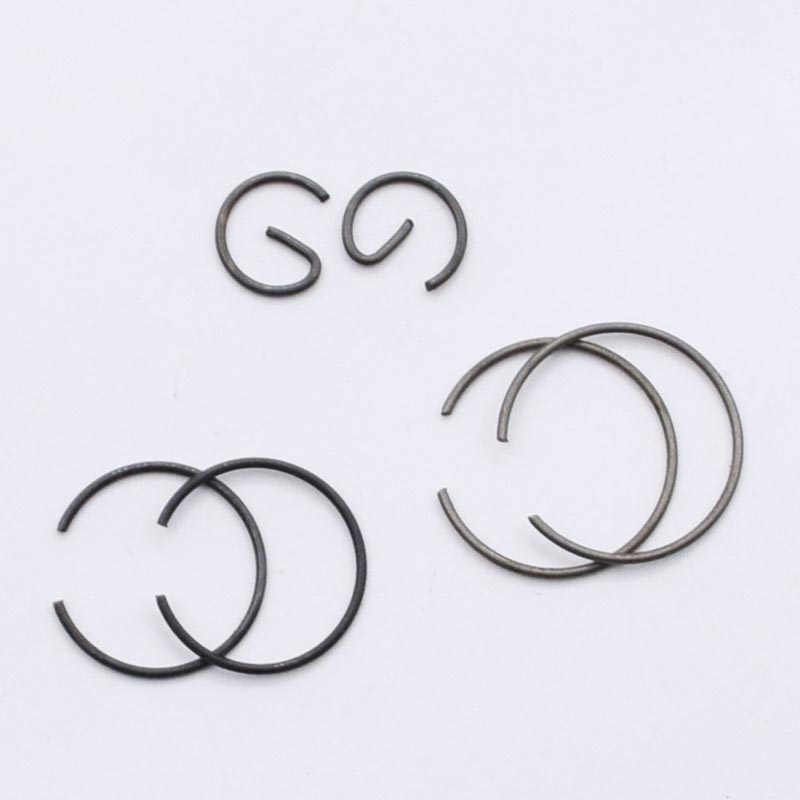

Circlip Round Wire Snap Rings

2.स्थापना प्रक्रिया

संकुचित करें

उद्घाटन के दोनों सिरों को पकड़ने के लिए सॉकेट जॉ प्लायर्स का उपयोग करें, और प्लायर्स को निचोड़ने के लिए बल लगाएं। इस बिंदु पर, सर्क्लिप राउंड वायर स्नैप रिंग्स को रेडियल रूप से संपीड़ित किया जाता है, इसका बाहरी व्यास छोटा हो जाता है, और यह एक गोलाकार रिंग में बदल जाता है जो इंस्टॉलेशन होल व्यास से छोटा होता है।

छेद में डालें

संपीड़ित अवस्था में, रिटेनिंग रिंग को पूरी तरह से छेद में डालें और इसे पूर्व-मशीनीकृत गोलाकार खांचे की स्थिति में धकेलें।

मुक्त करना

लॉकिंग क्लैंप को छोड़ें। रिटेनिंग रिंग बाहरी बल बाधा को खो देती है और, अपनी संग्रहीत लोचदार संभावित ऊर्जा पर निर्भर होकर, बाहर की ओर फैलती है।

चूँकि मुक्त अवस्था में बाहरी व्यास छेद के व्यास से बड़ा होता है, रिटेनिंग रिंग खांचे के नीचे कसकर फिट होगी और छेद से बाहर नहीं निकाली जा सकेगी।

पोजीशनिंग का समापन

रिटेनिंग रिंग को खांचे में डालने के बाद, छेद के अंदर एक चिकनी कुंडलाकार चरण सतह बनती है। जिस हिस्से को रखा जाना है वह इस चरण के साथ निकटता से जुड़ा होना चाहिए, जिससे छेद के भीतर एक निश्चित अक्षीय स्थिति तक सीमित हो और बाहर की ओर फिसलने में असमर्थ हो।

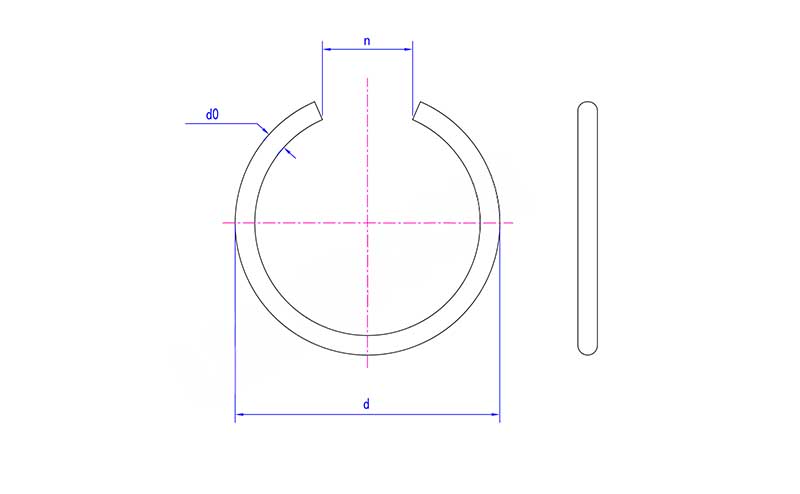

Circlip Round Wire Snap Rings

सोम	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
डी अधिकतम	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
डी मिनट	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. मुख्य कार्य सिद्धांत का टूटना

मुक्त अवस्था: बाहरी व्यास > छेद का व्यास, सीधे छेद में नहीं डाला जा सकता

संपीड़ित अवस्था: बाहरी व्यास <छेद व्यास (लोचदार विरूपण का उपयोग करके), लॉकिंग स्प्रिंग बल लगाता है, व्यास घट जाता है

स्लॉट में डालें: संपीड़ित स्थिति बनाए रखें, और ग्रूव स्थिति में भेजें

रिलीज के बाद, काम करने की स्थिति: बाहरी व्यास ठीक हो जाता है > छेद व्यास (खांचे की दीवार द्वारा सीमित), लोचदार पुनर्स्थापन बल रेडियल दबाव में परिवर्तित हो जाता है, जिससे सर्क्लिप राउंड वायर स्नैप रिंग खांचे के नीचे बारीकी से चिपक जाते हैं
