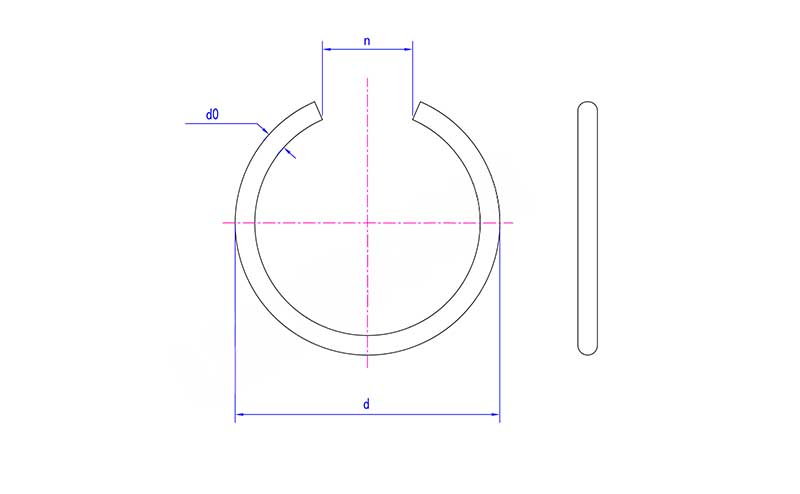

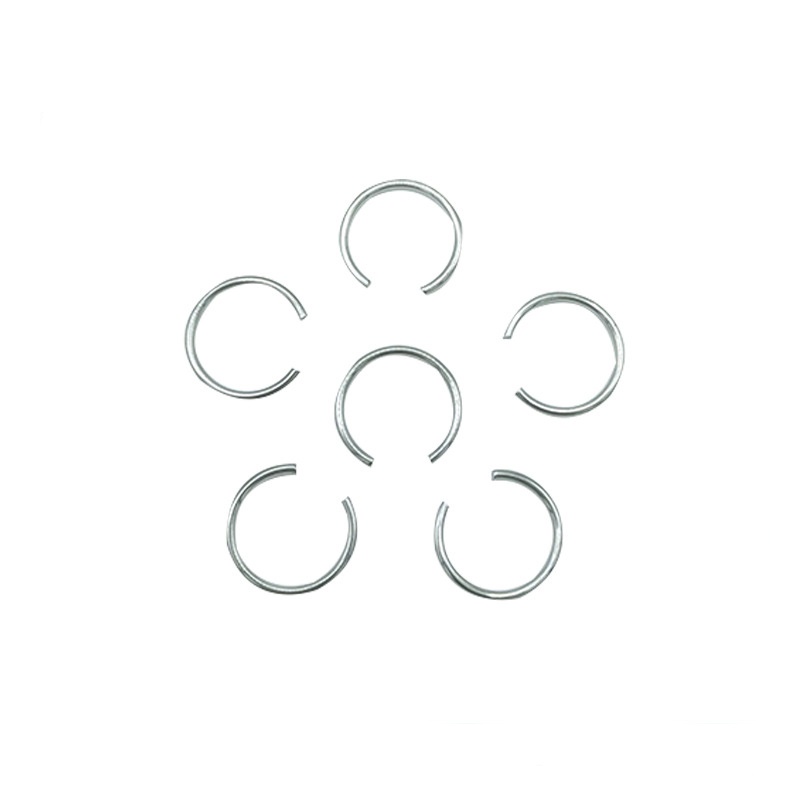

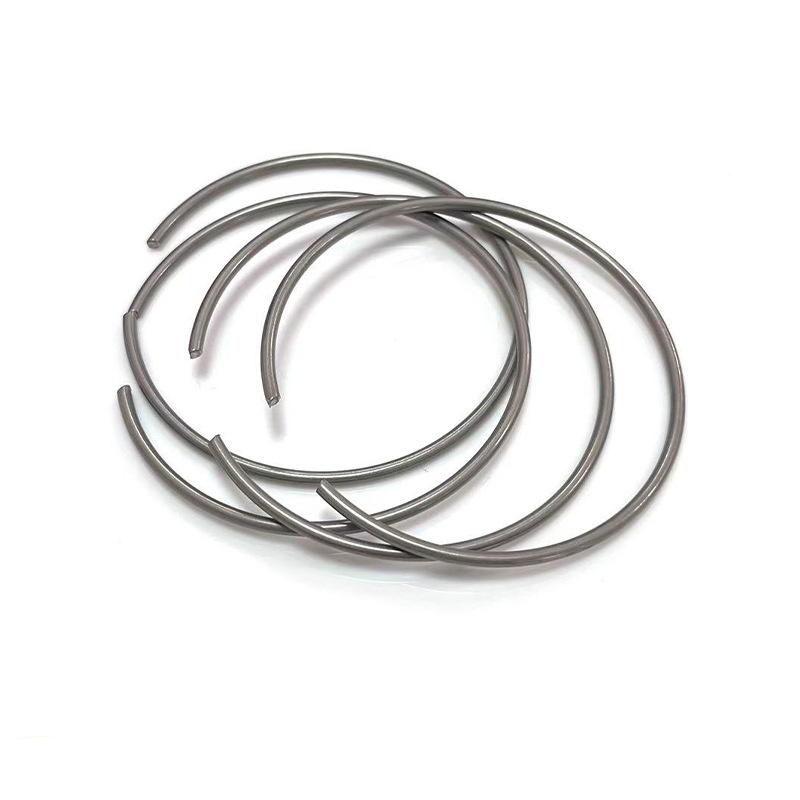

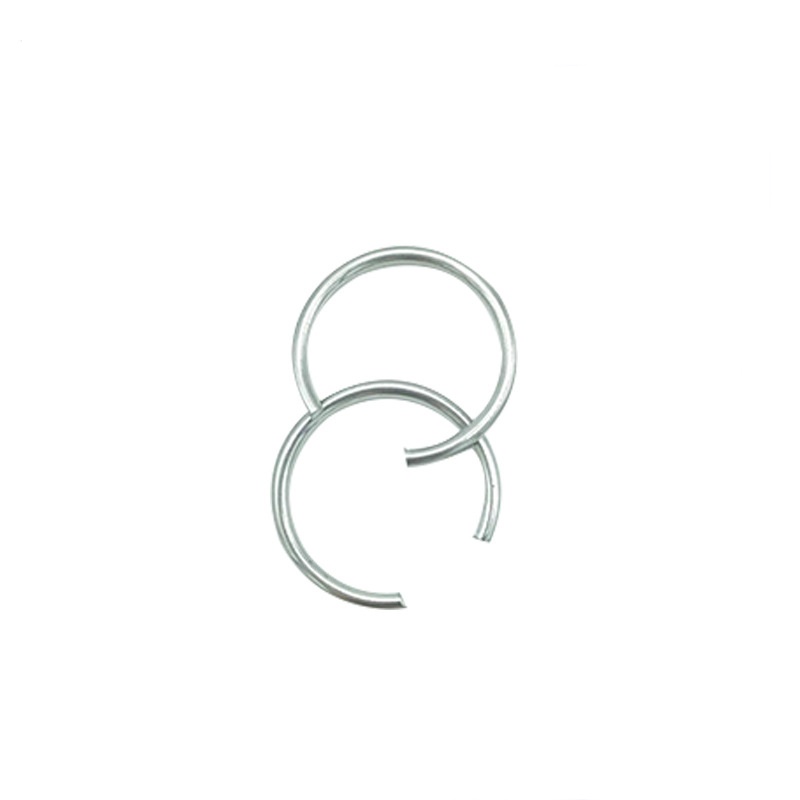

DIN 7993 आंतरिक स्नैप रिंग

इंजीनियरिंग तकनीशियनों के संदर्भ को सुविधाजनक बनाने के लिए DIN 7993 आंतरिक स्नैप रिंग्स की नियमितता प्रदान की गई है। मुख्य बिंदु उत्पाद की सेवा जीवन को बढ़ाना और प्रतिस्थापन लागत को कम करना है।

1. दृश्य निरीक्षण (आवर्धक कांच के साथ)

DIN 7993 आंतरिक स्नैप रिंग्स की सतह का निरीक्षण करने के लिए 10x या अधिक आवर्धन वाले आवर्धक कांच का उपयोग करें। तनाव सघनता वाले क्षेत्रों पर विशेष ध्यान दें। अकवार की उपस्थिति एक समान और दोषरहित होनी चाहिए।

दरार: अनुमत दरार गहराई ≤ 0.02 मिमी

खरोंचें: गंभीर खरोंचों को अयोग्य के रूप में वर्गीकृत किया जाता है।

संक्षारण: यदि लाल जंग दिखाई देती है, तो यह इंगित करता है कि संक्षारण-रोधी विफल हो गया है। घटक को तुरंत बदला जाना चाहिए.

2. विरूपण और समतलता निरीक्षण

ट्विस्ट: DIN 7993 आंतरिक स्नैप रिंग्स को एक सपाट सतह पर रखें और किसी भी तलीय विकृति की जांच करें। यह समतल होना चाहिए और कोई दृश्य विकृति नहीं होनी चाहिए।

स्थायी विकृति: अकवार ने अपना मूल आकार खो दिया है।

सर्पिल विकृति: स्थापना के दौरान उपकरणों के अनुचित उपयोग के कारण, जिसके परिणामस्वरूप वस्तु अपनी ही धुरी पर फंस जाती है और मुड़ जाती है।

3. लोच और तनाव निरीक्षण

लोचदार क्षीणन/तनाव हानि: DIN 7993 आंतरिक स्नैप रिंग संपीड़न के बाद मजबूती से पलटने में विफल रहता है, या यह देखा जा सकता है कि खांचे में स्थापित होने के बाद हाथ से धीरे से धक्का देने पर यह काफी हिल जाता है।

4.आयाम निरीक्षण

बाहरी व्यास विचलन: सहनशीलता सीमा ±0.05 मिमी

आंतरिक व्यास विचलन: विभिन्न विनिर्देश श्रेणियां विभिन्न कठोरता श्रेणियों के अनुरूप होती हैं।

क्लीयरेंस ओपनिंग: अक्षीय विस्थापन 0.15 मिमी से अधिक नहीं होना चाहिए।

5. खांचे के निरीक्षण में सहयोग करें

प्रत्येक रखरखाव के दौरान, छिद्रों के अंदर के खांचे का भी निरीक्षण किया जाना चाहिए।

ग्रूव घिसाव/विस्तार: ग्रूव के व्यास को मापने के लिए एक वर्नियर कैलीपर का उपयोग करें और पुष्टि करें कि यह मानक सहनशीलता सीमा के भीतर रहता है या नहीं।

नाली के किनारे की क्षति: नाली की साइड की दीवारों और किनारों का निरीक्षण करें। यदि गड़गड़ाहट, फ्लैंज, क्रशिंग या चैम्बरिंग क्षति है, तो संबंधित भागों को बहाल करने या बदलने की आवश्यकता है।

खांचे के निचले भाग को नुकसान: खांचे के नीचे खरोंच, जंग या सामग्री का संचय होता है।

तेल मार्ग में रुकावट: खांचे के पास मलबा या विदेशी वस्तुएं अवरुद्ध हो रही हैं।

6. समन्वय में घटक स्थिति की जाँच करें

क्लैंप द्वारा स्थित घटक DIN 7993 आंतरिक स्नैप रिंग्स की बल स्थितियों को भी प्रभावित करेंगे।

सतह घिसाव: क्लैम्पिंग रिंग के संपर्क में आने वाले घटक का अंतिम भाग असमान घिसाव, स्टेप घिसाव या इंडेंटेशन दर्शाता है।

मैचिंग एंड फेस चैंफर/गोल कोने: यदि चैंफर या गोल कोने बहुत बड़े हैं, तो यह क्लैस्प के वास्तविक प्रभावी बल-वहन क्षेत्र को कम कर देगा।
