सीएनसी मशीनीकृत क्लीविस पिन

2. सीएनसी मशीनीकृत क्लीविस पिन गोल सिर वाले एक्सल पिन होते हैं, जो पिन छेद और कोटर पिन या लॉक नट द्वारा सुरक्षित होते हैं। इनका उपयोग आमतौर पर लिंकेज और नियंत्रण हथियारों जैसे यांत्रिक घटकों को जोड़ने के लिए किया जाता है। ज़ियागुओ के सीएनसी मशीनीकृत क्लीविस पिन उच्च परिशुद्धता और मजबूती सुनिश्चित करने के लिए सीएनसी मशीनीकृत हैं, इसलिए आप विश्वास के साथ खरीद सकते हैं।

जांच भेजें

उत्पाद वर्णन

हम सामान्य आकारों के एक समूह में सीएनसी मशीनीकृत क्लीविस पिन का भंडार रखते हैं, जिनका व्यास लगभग एम3 से एम24 तक होता है और लंबाई 10 मिमी से 200 मिमी तक होती है, इसलिए वे अधिकांश मानक छेदों में फिट होंगे। सिर का आकार और टांग की लंबाई जैसे महत्वपूर्ण हिस्से सामान्य विशिष्टताओं से मेल खाने के लिए बनाए जाते हैं।

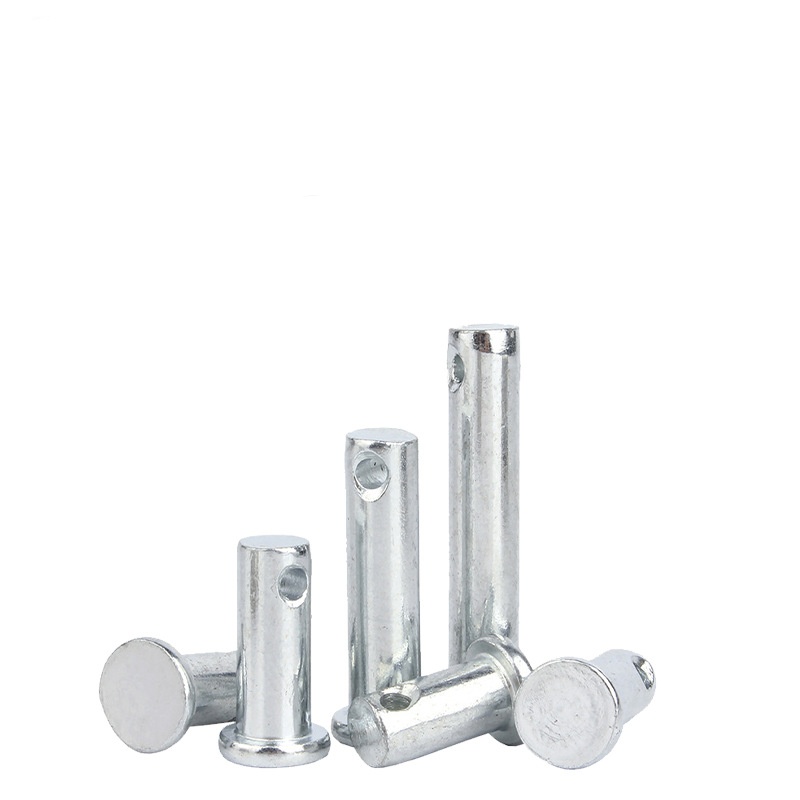

CNC Machined Clevis Pins

विभिन्न नौकरियों के लिए, हमारे पास अलग-अलग ग्रेड हैं। रोजमर्रा के उपयोग के लिए एक नियमित ग्रेड होता है और जब आपको कार या विमान की तरह सख्त फिट की आवश्यकता होती है तो एक अधिक सटीक ग्रेड होता है। ये सभी आईएसओ 2341 जैसे सामान्य नियमों से बने हैं, इसलिए आपको हर बार एक ही चीज़ मिलती है। इसका मतलब यह है कि हमारे सीएनसी मशीनीकृत क्लीविस पिन अधिकांश उपकरणों में मानक ब्रैकेट और भागों के साथ काम करने के लिए बनाए गए हैं।

उत्पाद गुणवत्ता नियंत्रण

हम यह सुनिश्चित करने के लिए इन सीएनसी मशीनीकृत क्लीविस पिनों पर मानक गुणवत्ता जांच चलाते हैं कि वे सही काम करते हैं। यह सुनिश्चित करने के लिए कि आकार सही हैं, प्रत्येक को व्यास, लंबाई और छेद के स्थान जैसी चीजों के लिए मापा जाता है। हम यह जांचने के लिए सामग्री का परीक्षण भी करते हैं कि यह सही प्रकार की है और यह काफी मजबूत और कठोर है।

हम सतह पर किसी खरोंच, खुरदरे किनारे या अन्य निशानों की जांच करते हैं जो समस्या हो सकते हैं। सब कुछ आईएसओ 2341 जैसे सामान्य उद्योग नियमों के अनुसार किया जाता है। हम प्रत्येक बैच के परीक्षणों का रिकॉर्ड रखते हैं ताकि हम बाद में इसे ट्रैक कर सकें।

इन जांचों से गुजरने के बाद, सीएनसी मशीनीकृत क्लीविस पिन नियमित नौकरियों या कठिन अनुप्रयोगों के लिए जाने के लिए अच्छे हैं जहां उन्हें बनाए रखने की आवश्यकता होती है।

प्रश्नोत्तर सत्र

प्रश्न: आपके सीएनसी मशीनीकृत क्लीविस पिन किन मानकों का अनुपालन करते हैं?

ए: हमारे मानक सीएनसी मशीनीकृत क्लीविस पिन आईएसओ 2341 या एएनएसआई बी18.8.1 जैसे विशिष्टताओं को पूरा करने के लिए निर्मित होते हैं। यह पिन व्यास, सिर और छेद के लिए लगातार आयाम सुनिश्चित करता है, जो आपकी असेंबली में विश्वसनीय फिट और विनिमेयता की गारंटी देता है।

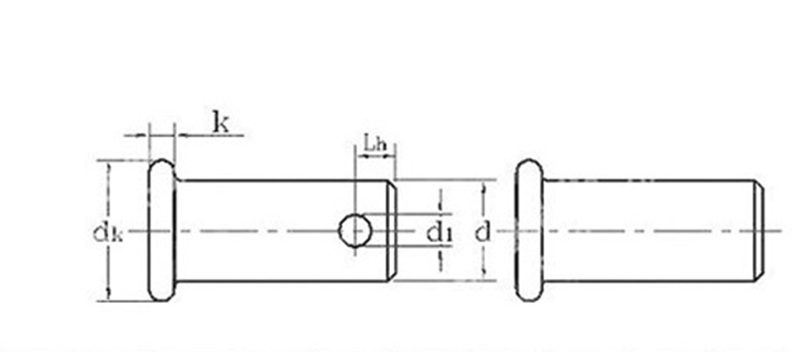

CNC Machined Clevis Pins

इकाई：मिमी
d	अधिकतम	3	4	5	6	8	10	12	14	16	18	20
d	मिन	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
डीके	अधिकतम	5	6	8	10	12	14	16	18	20	22	25
डीके	मिन	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	नामांकितएल	1.5		2		2.5		3		3.5		4
	अधिकतम	1.625		2.125		2.625		3.125		3.65		4.15
	मिन	1.375		1.875		2.375		2.875		3.35		3.85
d1	मिन	1.6		2		3.2		4			5	5
d1	अधिकतम	1.74		2.14		3.38		4.18			5.18	5.18
एलएच मिनट		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
