सील के साथ काउंटरसंक खोखला हेक्स प्लग

सील के साथ ज़ियागुओ® काउंटरसंक हॉलो हेक्स प्लग स्वचालित वेल्डिंग उपकरण के साथ तेजी से स्पॉट वेल्डिंग को सक्षम बनाता है, जिससे उत्पादन लाइन की असेंबली गति बढ़ती है और लागत कम होती है। वर्तमान में, खरीदारी पर अधिक छूट उपलब्ध हैं।

नमूना:JIS B1196-1.1-1982

जांच भेजें

उत्पाद वर्णन

सील के साथ काउंटरसंक हॉलो हेक्स प्लग का व्यापक रूप से निम्नलिखित उद्योगों और परिदृश्यों में उपयोग किया जाता है, जैसे कि स्थायी निर्धारण, सिंगल-साइड असेंबली और विश्वसनीय एंटी-लूज़िंग जैसे फायदे:

(1)ऑटोमोबाइल विनिर्माण

व्हाइट बॉडी वेल्डिंग: शीट मेटल घटकों जैसे दरवाजे, इंजन कवर और ट्रंक कवर के थ्रेडेड कनेक्शन बिंदु

चेसिस और सस्पेंशन: सबफ्रेम, कंट्रोल आर्म्स, स्टेबलाइजर बार ब्रैकेट, शॉक एब्जॉर्बर माउंट

सीट प्रणाली: सीट स्लाइड रेल, बैकरेस्ट समायोजन तंत्र, सीट बेल्ट अटैचमेंट पॉइंट

आंतरिक घटक: डैशबोर्ड क्रॉसबीम, आर्मरेस्ट ब्रैकेट, सजावटी पैनल निर्धारण

नई ऊर्जा वाहन: बैटरी हाउसिंग, मोटर नियंत्रक हाउसिंग, हाई-वोल्टेज वायरिंग बॉक्स

(2) घरेलू उपकरण और विद्युत उपकरण

सफेद सामान: रेफ्रिजरेटर कंप्रेसर ब्रैकेट, वॉशिंग मशीन बैलेंस रिंग, एयर कंडीशनर आउटडोर यूनिट बेसप्लेट

विद्युत कैबिनेट: वितरण बॉक्स माउंटिंग प्लेट, ग्राउंडिंग स्क्रू, नियंत्रण कक्ष, घटक निर्धारण

लिफ्ट: कार दीवार पैनल, नियंत्रण बॉक्स, दरवाजा तंत्र समर्थन फ्रेम

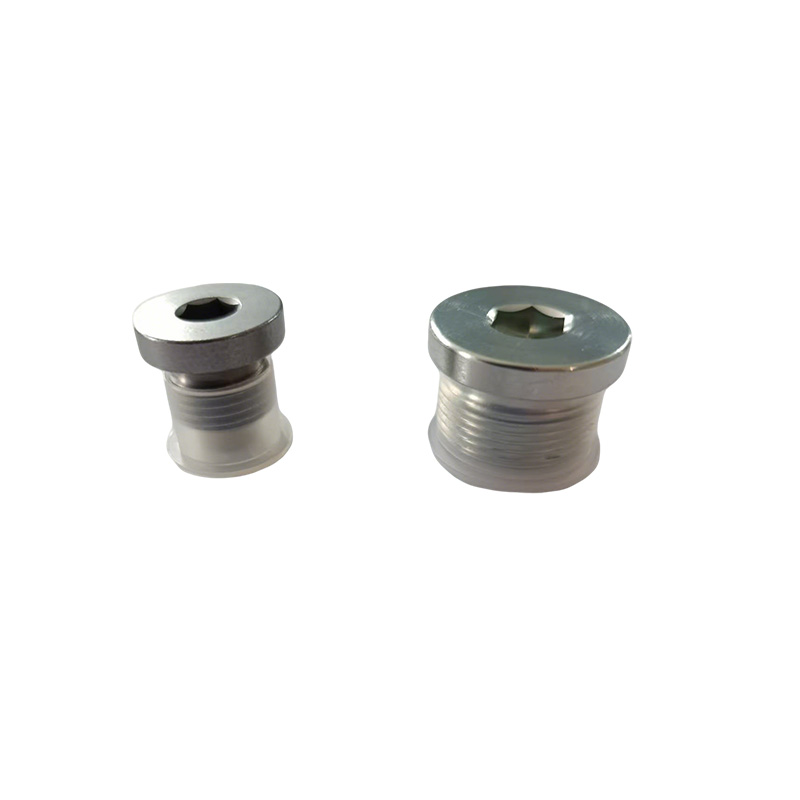

Countersunk Hollow Hex Plug with Seal

(3)कृषि मशीनरी

ट्रैक्टर: कैब कवर, मडगार्ड, इंजन शील्ड

हार्वेस्टर: कटिंग प्लेटफॉर्म की गार्ड प्लेटें, कन्वेइंग शूट की कवर प्लेटें, और स्क्रीन बॉक्स का निर्धारण

कृषि मशीनरी: बुआई मशीन और उर्वरक अनुप्रयोग मशीन के लिए समर्थन का कनेक्शन

(4) भारी मशीनरी और निर्माण उपकरण

कैब: आंतरिक पैनल, नियंत्रण कक्ष, सीट बेस

इंजन कम्पार्टमेंट: हीट शील्ड, इनटेक पाइप ब्रैकेट, वायरिंग हार्नेस क्लैंप

कवरिंग पार्ट्स: साइड डोर, रियर कवर, मेंटेनेंस कवर प्लेट

(5) रेल पारगमन और विशेष वाहन

ट्रेनों का आंतरिक भाग: गाड़ियों की साइड की दीवारें, छतें, सीट फ्रेम

ट्रक: वाहन बॉडी की साइड की दीवारें, फर्श कनेक्शन, ब्रेक पाइप सपोर्ट

विशेष वाहन: अग्निशमन वाहनों और एम्बुलेंस के आंतरिक उपकरणों के लिए स्थापना प्लेटें

सील के साथ काउंटरसंक हॉलो हेक्स प्लग ऑटोमोबाइल, घरेलू उपकरणों, कृषि मशीनरी और विद्युत कैबिनेट जैसे उद्योगों में पतली शीट धातुओं के स्थायी थ्रेडेड कनेक्शन के लिए मानक विकल्प हैं। वे बड़े पैमाने पर स्वचालित उत्पादन परिदृश्यों के लिए विशेष रूप से उपयुक्त हैं जिनके लिए कंपन रोकथाम और सिंगल-साइड असेंबली की आवश्यकता होती है।

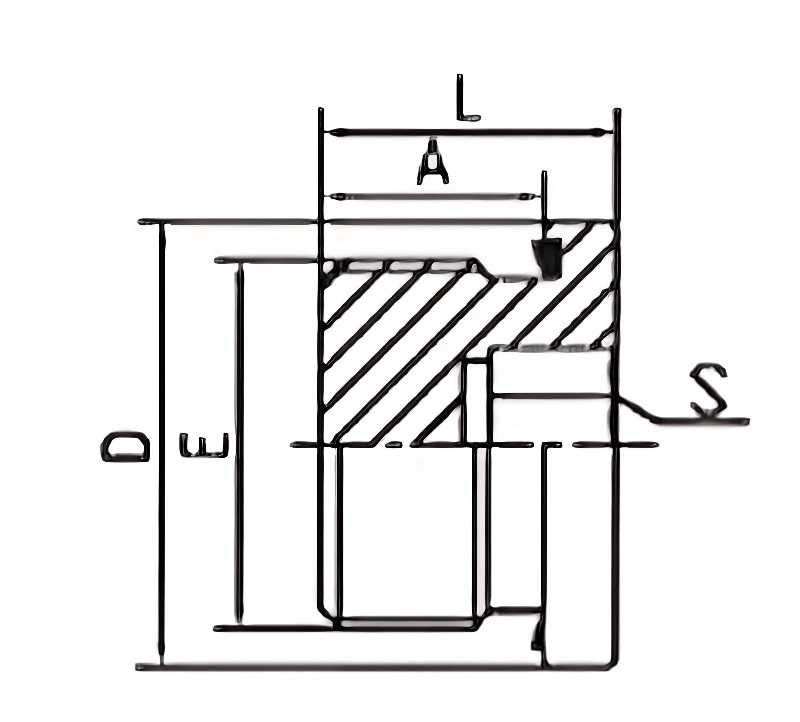

Countersunk Hollow Hex Plug with Seal

पार्टनो	धागा	ईडी बंदी	DIMENSIONS
पार्टनो	E	ईडी बंदी	A	L	S	D	एन.एम
TMN08	M8x1	ईडी-08	8	12	4	12	8-10
TMN10	एम10x1	प्रवर्तन निदेशालय-10	8	12	5	14	10-12
टीएमएन12	एम12x1.5	ईडी-12	12	17	6	17	15-25
TMN14	एम14x1.5	ईडी-14	12	17	6	19	20-35
टीएमएन16	एम16x1.5	ईडी-16	12	17	8	22	25-40
टीएमएन18	एम18x1.5	प्रवर्तन निदेशालय-18	12	17	8	24	30-45
TMN20	एम20x1.5	प्रवर्तन निदेशालय -20	14	19	10	26	35-50
TMN22	एम22x1.5	ईडी-22	14	19	10	27	40-70
TMN24	एम24x1.5	ईडी-24	14	19	10	29	40-70
TMN26	एम26x1.5	ईडी-26	16	21	12	32	60-100
TMN27	एम27×2	ईडी-27	16	21	12	32	100-135
TMN33	एम33x2	ईडी-33	16	22	17	40	150-240
टीएमएन42	एम42x2	ईडी-42	16	22	22	50	250-360
टीएमएन48	एम48x2	ईडी-48	16	22	24	55	300-400
TMN60	एम60x2	ईडी-60	18	26	27	70	380-450

अक्सर पूछे जाने वाले प्रश्न

(1) आपका काउंटरसंक हॉलो हेक्स प्लग विद सील किन मानकों का अनुपालन करता है?

हम उनका निर्माण कड़ाई से DIN 929 (एक जर्मन मानक, दुनिया भर में सबसे अधिक उपयोग किया जाने वाला), GB/T 13681 (एक चीनी राष्ट्रीय मानक), और JIS B 1199 (एक जापानी मानक) के अनुसार करते हैं।

(2) सील के साथ एम8 काउंटरसंक हॉलो हेक्स प्लग के मुख्य आयाम क्या हैं?

एक उदाहरण के रूप में DIN 929 M8 को लेते हुए: दोनों पक्षों के बीच की चौड़ाई 14 मिमी है, कुल मोटाई 6.5 मिमी है, फलाव की ऊंचाई लगभग 0.6-0.8 मिमी है, और धागे की सटीकता 6H है।

(3) नट के वेल्डिंग प्रदर्शन को कैसे सुनिश्चित करें?

वेल्डिंग प्रदर्शन का मूल यह है कि कार्बन सामग्री ≤ 0.25% होनी चाहिए। यह सुनिश्चित करने के लिए कि रासायनिक संरचना योग्य है, हम प्रत्येक बैच के लिए कच्चे माल पर वर्णक्रमीय विश्लेषण करते हैं।
