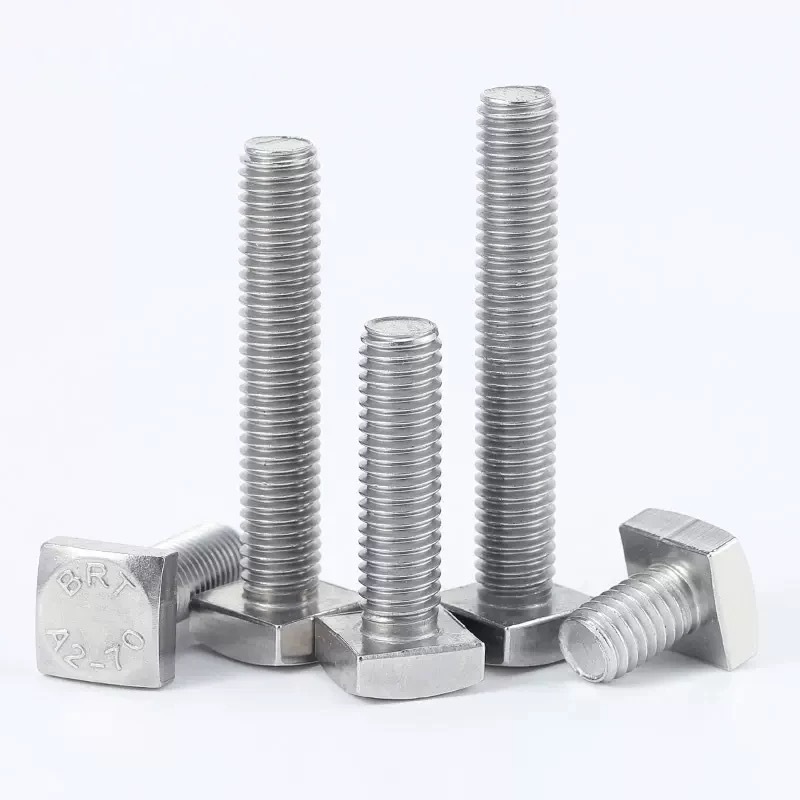

ग्रेड ए स्क्वायर हेड मशीन बोल्ट

स्टॉक में मौजूद ज़ियागुओ® ग्रेड ए स्क्वायर हेड मशीन बोल्ट में चौकोर सिर के साथ चौकोर डिजाइन की सुविधा है। वे यांत्रिक एंटी-टोरसन लॉकिंग प्राप्त कर सकते हैं, जो विशिष्ट कार्य वातावरण में सुरक्षा स्तर को बढ़ा सकते हैं।

जांच भेजें

उत्पाद वर्णन

ग्रेड ए स्क्वायर हेड मशीन बोल्ट एक वर्गाकार सिर वाला एक प्रकार का फास्टनर है। इसमें एक चौकोर सिर और एक थ्रेडेड रॉड अनुभाग होता है। इसका उपयोग आमतौर पर वर्गाकार नट या हेक्सागोनल नट के साथ संयोजन में किया जाता है, या इसे सीधे थ्रेडेड छेद में पेंच किया जा सकता है। स्क्वायर हेड बोल्ट 19वीं सदी से 20वीं सदी की शुरुआत तक मुख्यधारा के फास्टनर थे। फोर्जिंग में आसानी और उत्कृष्ट एंटी-टोरसन प्रदर्शन के कारण पुल और रेलवे जैसे बुनियादी ढांचे के निर्माण में उनका व्यापक रूप से उपयोग किया गया था। आजकल, अपने अद्वितीय डिज़ाइन लाभों के कारण, यह अभी भी भारी मशीनरी, रेलवे ट्रैक, उपकरण रखरखाव और पुरानी इमारतों की बहाली में भूमिका निभाता है।

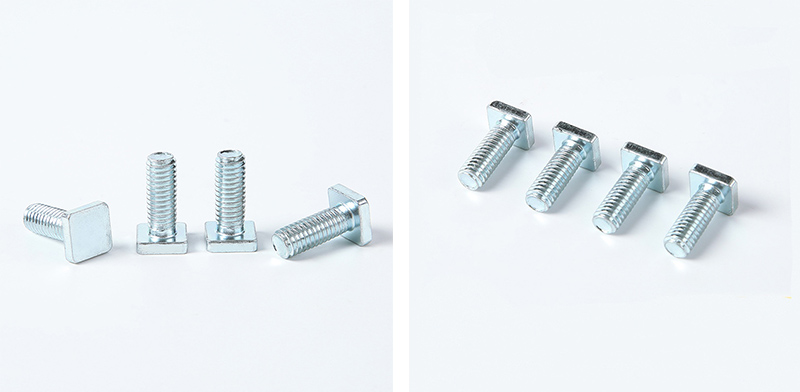

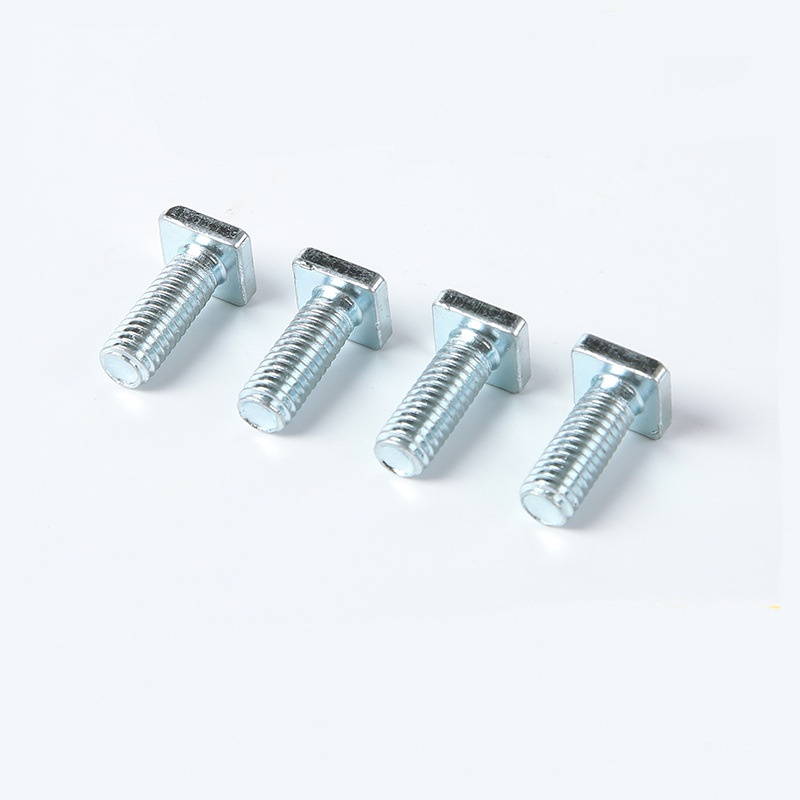

Grade A Square Head Machine Bolt

संरचनात्मक विशेषताएँ

ग्रेड ए स्क्वायर हेड मशीन बोल्ट की संरचनात्मक विशेषताओं का सारांश: ज्यामितीय विशेषताओं और कार्यात्मक डिजाइन के बीच संबंध।

संरचनात्मक घटक मुख्य विशेषताएं मुख्य कार्य

सिर चौकोर आकार, चौड़ी विपरीत भुजाएँ, बड़ी ऊँचाई। उच्च टॉर्क ट्रांसमिशन, एंटी-स्लिप फ़ंक्शन, ब्लाइंड असेंबली के लिए अनुकूल और निशान छापने के लिए सुविधाजनक प्रदान करता है।

गर्दन सपाट गर्दन (एंटी-रोटेशन), फ्लैंज (बेयरिंग), शॉर्ट पिन (मार्गदर्शन) मैकेनिकल एंटी-रोटेशन, वर्कपीस की सतह की सुरक्षा, ब्लाइंड होल मार्गदर्शन

शाफ्ट अनुभाग आंशिक रूप से पिरोया हुआ (चिकना शाफ्ट अनुभाग) कतरनी भार का प्रतिरोध करता है, सटीक स्थिति प्रदान करता है, और धागों में तनाव एकाग्रता से बचाता है

थ्रेडेड भाग मुख्य रूप से मोटे दांत, सहनशीलता 6 ग्राम। उच्च शक्ति वाला कनेक्शन, नट के साथ विश्वसनीय रूप से सहयोग करता है।

अंत प्रकार फ्लैट अंत / चम्फर्ड अंत / बेलनाकार अंत विभिन्न स्थापना स्थितियों के लिए उपयुक्त

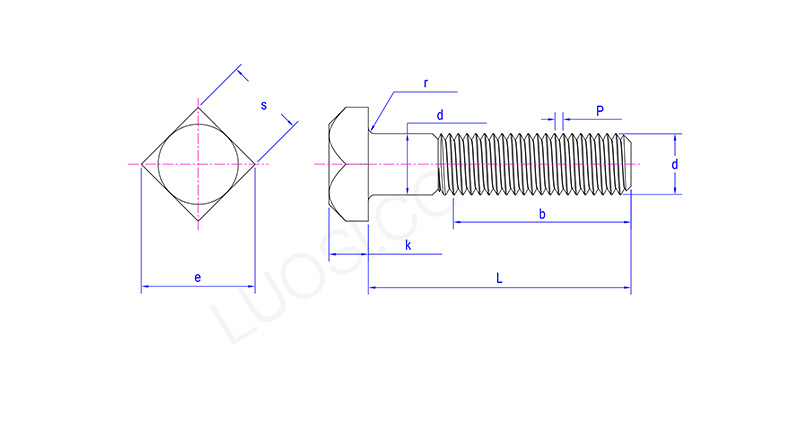

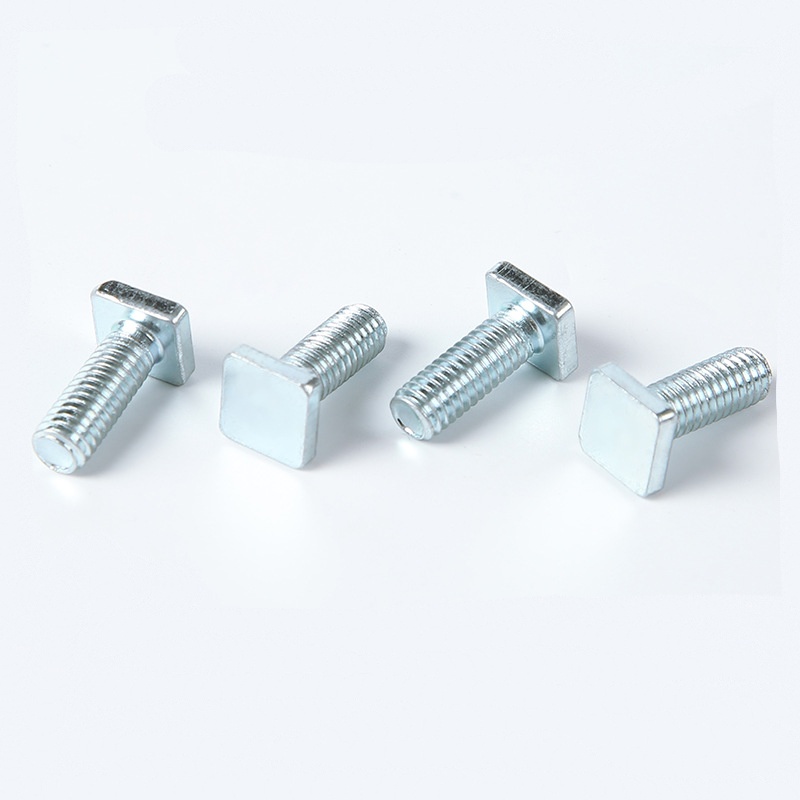

Grade A Square Head Machine Bolt

सोम	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
डीएस मैक्स	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
एस अधिकतम	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
एस मि	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
ई अधिकतम	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
ई मि	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
के अधिकतम	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
के मिनट	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
आर अधिकतम	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
आर मिनट	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

उपयोग से पहले तैयारी

इससे पहले कि आप ग्रेड ए स्क्वायर हेड मशीन बोल्ट का उपयोग करने की योजना बनाएं, हम अनुशंसा करेंगे कि आप इन वस्तुओं की जांच करें।

(1) बोल्ट विनिर्देशों के मिलान की पुष्टि करें

थ्रेड विशिष्टता: सुनिश्चित करें कि स्क्वायर हेड बोल्ट का थ्रेड व्यास और पिच मिलान नट या थ्रेडेड होल के बिल्कुल समान है।

लंबाई का चयन: बोल्ट की लंबाई ऐसी होनी चाहिए कि नट कसने के बाद बोल्ट के अंत में 2 से 3 पूरे धागे खुले रहें।

हेड साइड आयाम: सुनिश्चित करें कि वर्गाकार हेड की चौड़ाई प्रयुक्त रिंच के उद्घाटन आकार से मेल खाती है।

शक्ति ग्रेड: आवश्यकतानुसार उपयुक्त ग्रेड का चयन करें।

(2) वर्कपीस की छेद स्थिति का निरीक्षण करें

गोल छेद बनाम चौकोर छेद: साधारण चौकोर-सिर वाले बोल्ट गोल छेद से गुजर सकते हैं। हालाँकि, यदि एंटी-टर्निंग की आवश्यकता है, तो वर्कपीस पर चौकोर छेद के लिए एक पूर्व-ड्रिल की गई इंस्टॉलेशन सतह बनाई जानी चाहिए, जिससे चौकोर हेड नेक डाला जा सके।

व्यास सहनशीलता: गोल छेद का व्यास बोल्ट शैंक के व्यास से 0.5 से 1.0 मिमी बड़ा होना चाहिए।

छेद का कोना गोलाई: यदि ग्रेड ए स्क्वायर हेड मशीन बोल्ट हेड को वर्कपीस की सतह पर पूरी तरह से चिपकने की आवश्यकता है, तो छेद को गोल किया जाना चाहिए या काउंटरसंक किया जाना चाहिए।

(3) सफाई और स्नेहन

धागों से तेल के दाग, लोहे का बुरादा, पुरानी कोटिंग और अन्य मलबा हटा दें।

स्टेनलेस स्टील सामग्री या उच्च तापमान वाले वातावरण के लिए, धागों पर एंटी-आसंजन एजेंट या मोलिब्डेनम डाइसल्फ़ाइड चिकनाई ग्रीस लगाने की सिफारिश की जाती है।

साधारण कार्बन स्टील बोल्ट के लिए, घर्षण गुणांक को कम करने के लिए थोड़ी मात्रा में तेल लगाया जा सकता है।
