सीलिंग रिंग के साथ खोखला हेक्स पाइप प्लग

सीलिंग रिंग के साथ ज़ियागुओ® खोखले हेक्स पाइप प्लग की सतह का उपचार विविध है: गैल्वनीकरण, ब्लैकनिंग, निकल चढ़ाना, आदि, जो प्रभावी रूप से जंग और संक्षारण को रोकता है और बाहरी या आर्द्र कामकाजी परिस्थितियों के लिए उपयुक्त है। स्टॉक में मौजूद सभी उत्पाद नि:शुल्क नमूने के रूप में उपलब्ध कराए जा सकते हैं।

जांच भेजें

उत्पाद वर्णन

सीलिंग रिंग के साथ खोखले हेक्स पाइप प्लग का सबसे महत्वपूर्ण कार्य एक विश्वसनीय सील है। सीलिंग ऑपरेशन को मुख्य रूप से निम्नलिखित दो श्रेणियों में वर्गीकृत किया जा सकता है:

(1) गैस्केट सील (समानांतर धागे)

सिद्धांत: अंत चेहरे की सीलिंग प्राप्त करने के लिए प्रतिस्थापन योग्य सीलिंग गैस्केट को स्क्रू प्लग चरण द्वारा संपीड़ित किया जाता है

मुख्य घटक: कॉपर वॉशर, ईडी रिंग, ओ-रिंग, एल्यूमीनियम वॉशर

(2) थ्रेड इंटरफेरेंस सील (पतला धागा)

सिद्धांत: टेपर धागे में निहित हस्तक्षेप फिट पर भरोसा करते हुए, धातु-से-धातु सीलिंग सीधे प्राप्त की जाती है

मुख्य घटक: कोई गैस्केट नहीं, लेकिन सीलेंट या टेप के साथ पूरक किया जा सकता है

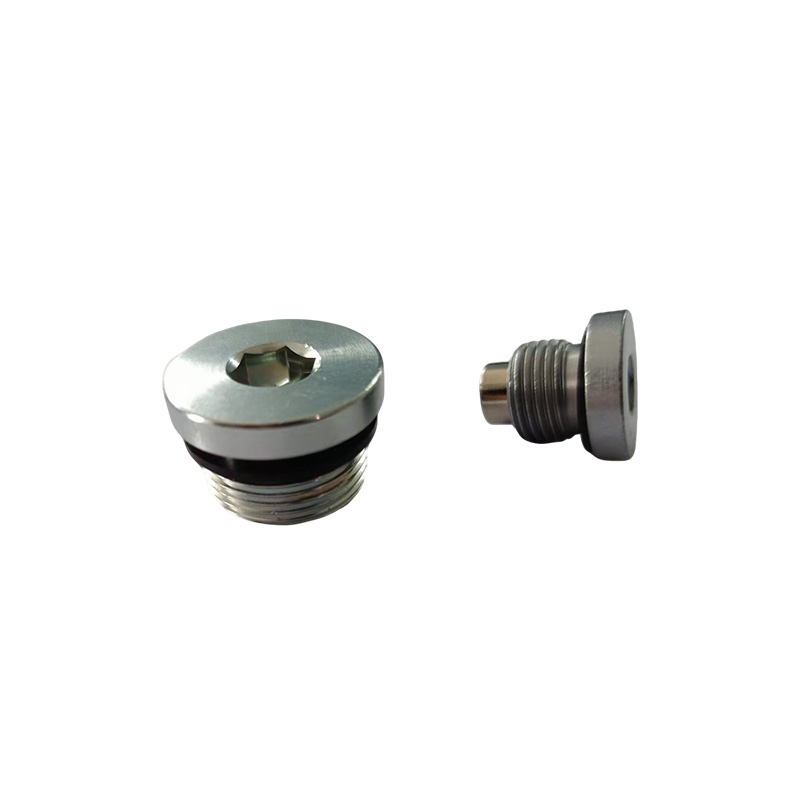

Hollow Hex Pipe Plug with Sealing Ring

विशेष सीलिंग तकनीक

(1) पूर्व-लागू थ्रेड सीलेंट

सीलिंग रिंग के साथ खोखले हेक्स पाइप प्लग के धागों पर माइक्रोकैप्सूल सीलेंट (जैसे लोक्टाइट की प्री-कोटिंग तकनीक) की एक पतली परत लगाएं।

स्थापना के दौरान, चिपकने वाली परत संपीड़ित और टूट गई थी, और ठीक होने के बाद, इसने एक सील बनाई और एंटी-लूज़िंग फ़ंक्शन प्रदान किया।

समानांतर धागों या शंक्वाकार धागों के लिए उपयुक्त, यह चिपकने वाली टेप या वॉशर की जगह ले सकता है।

(2)नायलॉन एंटी-लूज़िंग सीलिंग रिंग

धागे के एक तरफ नायलॉन सामग्री का एक छोटा टुकड़ा संलग्न करें।

सम्मिलन के दौरान, नायलॉन को संपीड़ित किया जाता है, जिससे ढीलापन रोकने के लिए घर्षण पैदा होता है, और एक निश्चित डिग्री सीलिंग फ़ंक्शन भी प्रदान करता है।

मुख्य रूप से कम दबाव वाली स्थितियों में उपयोग किया जाता है जहां एंटी-लूज़िंग की आवश्यकता होती है।

(3) चुंबकीय + सीलिंग एकीकृत

सीलिंग रिंग के साथ चुंबकीय खोखले हेक्स पाइप प्लग में आमतौर पर इसके सिर में चुंबक लगे होते हैं। सीलिंग विधि अभी भी गैसकेट सीलिंग (समानांतर धागे) या शंक्वाकार धागा सीलिंग का उपयोग करती है, और दोनों के बीच कोई विरोध नहीं है।

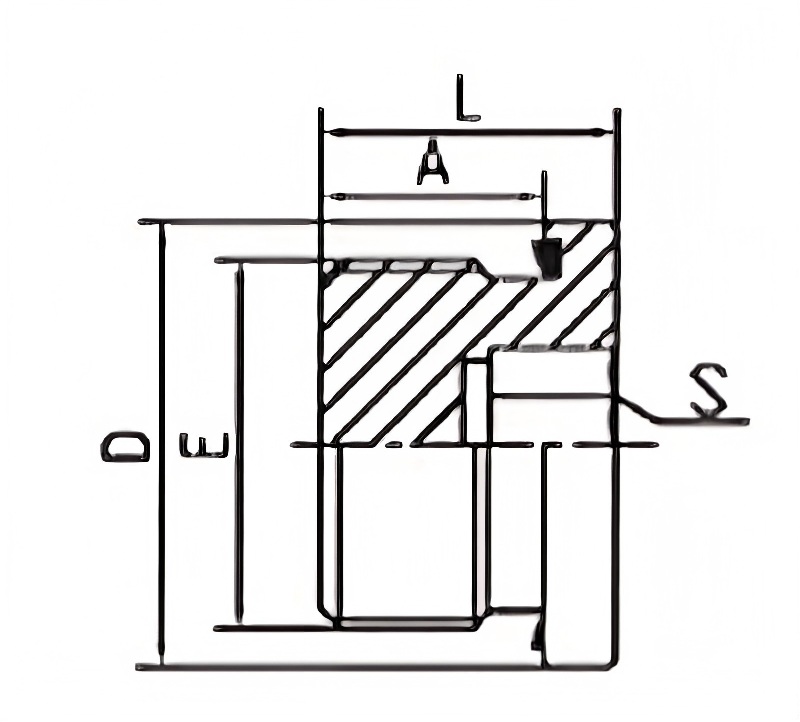

Hollow Hex Pipe Plug with Sealing Ring

पार्टनो	धागा	ईडी बंदी	DIMENSIONS
पार्टनो	E	ईडी बंदी	A	L	S	D	एन.एम
TMN08	M8x1	ईडी-08	8	12	4	12	8-10
TMN10	एम10x1	प्रवर्तन निदेशालय-10	8	12	5	14	10-12
टीएमएन12	एम12x1.5	ईडी-12	12	17	6	17	15-25
TMN14	एम14x1.5	ईडी-14	12	17	6	19	20-35
टीएमएन16	एम16x1.5	ईडी-16	12	17	8	22	25-40
टीएमएन18	एम18x1.5	प्रवर्तन निदेशालय-18	12	17	8	24	30-45
TMN20	एम20x1.5	प्रवर्तन निदेशालय -20	14	19	10	26	35-50
TMN22	एम22x1.5	ईडी-22	14	19	10	27	40-70
TMN24	एम24x1.5	ईडी-24	14	19	10	29	40-70
TMN26	एम26x1.5	ईडी-26	16	21	12	32	60-100
TMN27	एम27×2	ईडी-27	16	21	12	32	100-135
TMN33	एम33x2	ईडी-33	16	22	17	40	150-240
टीएमएन42	एम42x2	ईडी-42	16	22	22	50	250-360
टीएमएन48	एम48x2	ईडी-48	16	22	24	55	300-400
TMN60	एम60x2	ईडी-60	18	26	27	70	380-450

सीलिंग की सिफ़ारिश

अधिकांश मानक अनुप्रयोगों (ऑटोमोबाइल, सामान्य मशीनरी) के लिए: सीलिंग रिंग + कॉपर वॉशर के साथ DIN 910 खोखले हेक्स पाइप प्लग का चयन करें, जो सरल, विश्वसनीय और सबसे कम लागत वाले हैं।

उच्च दबाव या बार-बार अलग होने के लिए: ईडी सीलिंग रिंग चुनें, जिनका पुन: उपयोग किया जा सकता है और जिनमें उच्च सीलिंग दबाव होता है।

अति-उच्च दबाव या कॉम्पैक्ट स्थानों के लिए: शंक्वाकार धागे (एनपीटी/बीएसपीटी) + सीलेंट का चयन करें।

संक्षारक या उच्च तापमान वाले वातावरण के लिए: स्टेनलेस स्टील स्क्रू + कॉपर वॉशर या एफकेएम ईडी रिंग को प्राथमिकता दें।

यदि आपको किसी विशेष ग्राहक परिदृश्य के लिए विशिष्ट सीलिंग समाधान की सिफारिश करने की आवश्यकता है, तो कृपया विवरण प्रदान करें और हम आपको एक सटीक सुझाव देंगे।
