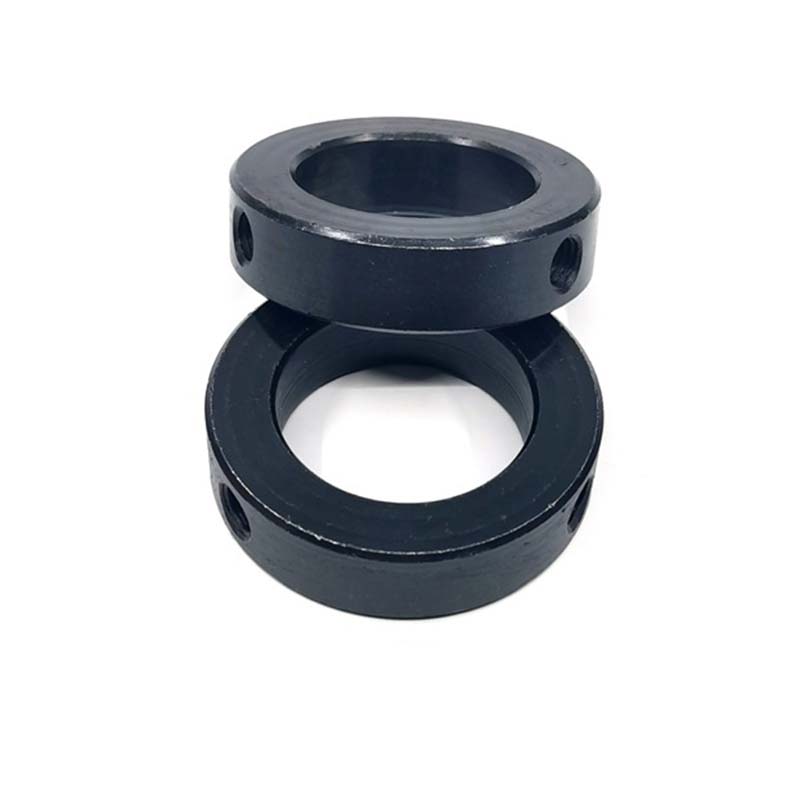

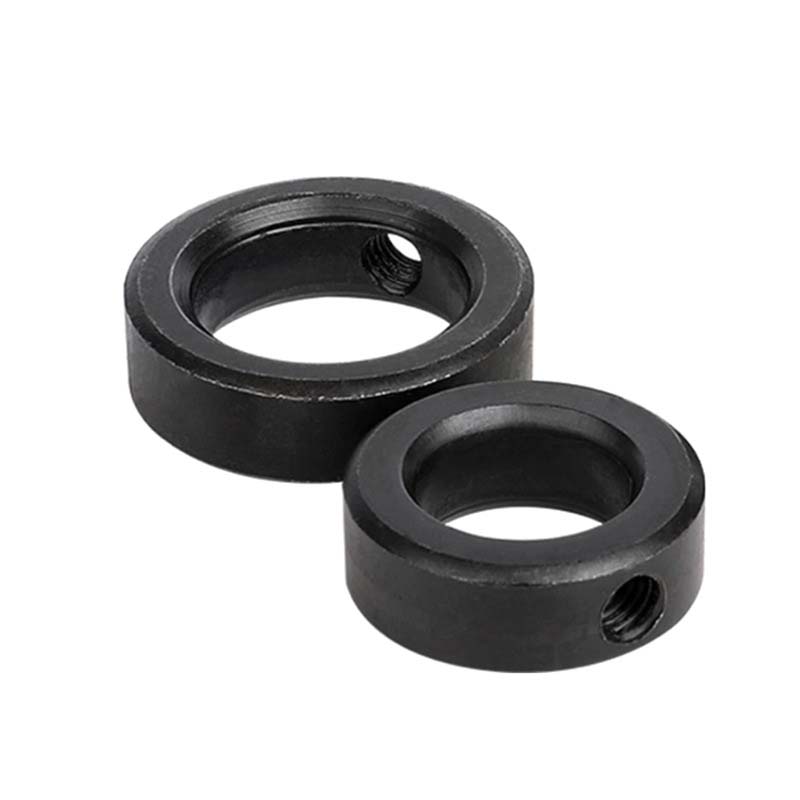

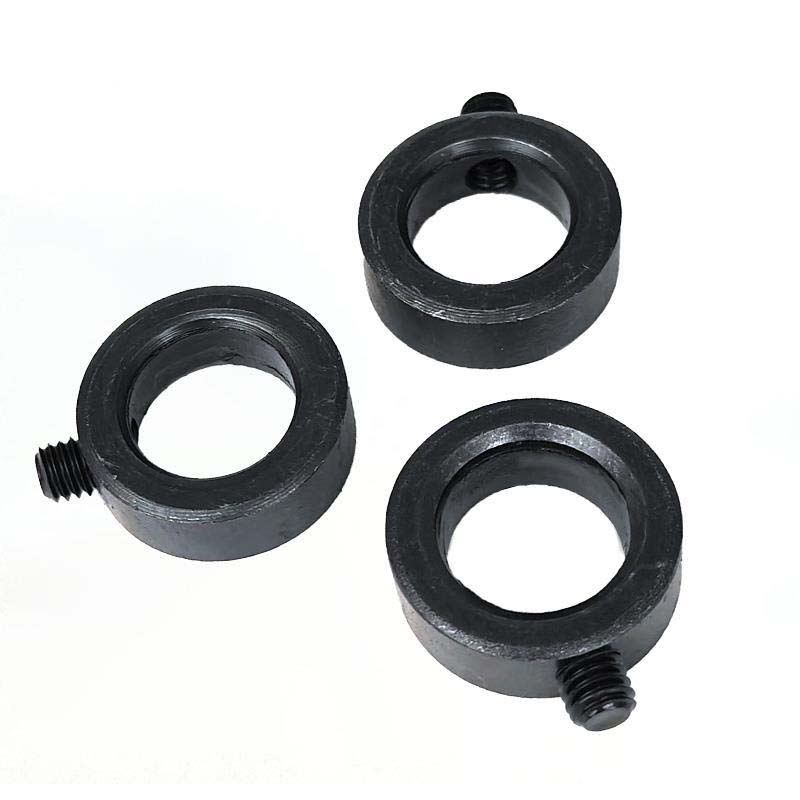

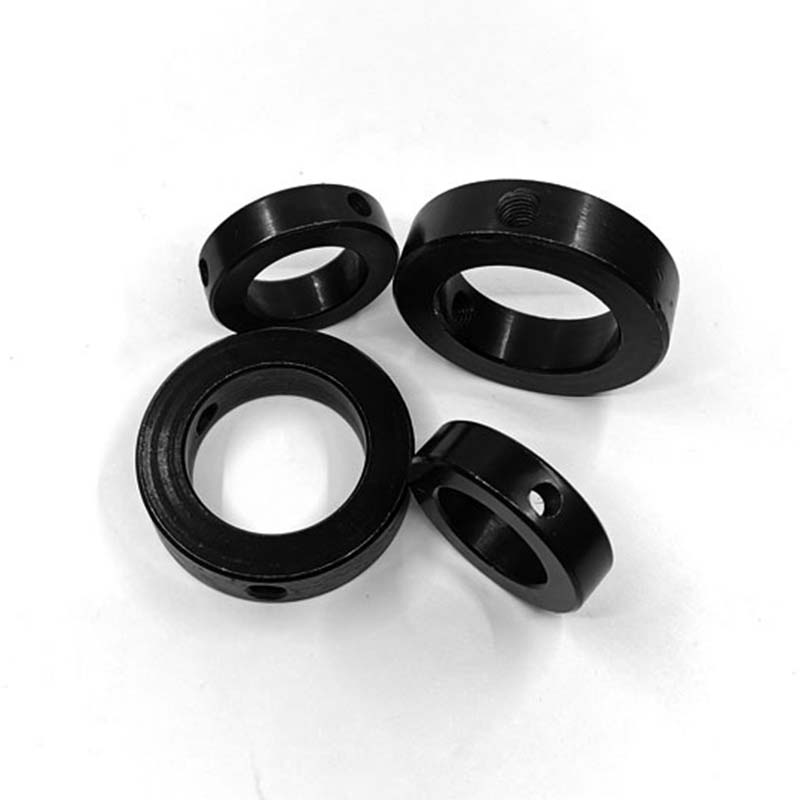

थ्रेडेड लॉकिंग रिटेनिंग रिंग

थ्रेडेड लॉकिंग रिटेनिंग रिंग एक यांत्रिक घटक है जिसे थ्रेडेड कनेक्शन को ढीला होने से रोकने के लिए डिज़ाइन किया गया है। यह इंस्टॉलेशन के दौरान दबाव को समान रूप से वितरित करने के लिए आस्तीन के साथ एक थ्रेडेड स्क्रू को जोड़ता है, जिससे एक सुरक्षित और स्थिर फिट सुनिश्चित होता है। Xiaoguo® चीन में एक पेशेवर फास्टनर निर्माता है जो ग्राहकों की आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकता है और नमूने प्रदान कर सकता है।

नमूना:GB/T 885-1986

जांच भेजें

उत्पाद वर्णन

थ्रेडेड लॉकिंग रिटेनिंग रिंग स्टेनलेस स्टील या कार्बन स्टील से बने होते हैं, जो मजबूत और जंग प्रतिरोधी होते हैं। सेवा जीवन को बढ़ाने और पहनने के प्रतिरोध को बढ़ाने के लिए सतह का ताप उपचार किया गया है। सुचारू कसाव और थ्रेड संरेखण सुनिश्चित करने के लिए थ्रेडेड हिस्से को सटीक कटिंग उपचार से गुजरना पड़ा है। कठोर वातावरण में उपयोग के लिए, सतह पर संक्षारण प्रतिरोधी कोटिंग जोड़ने के लिए जिंक-निकल प्लेटिंग या ब्लैक ऑक्साइड प्लेटिंग का चयन किया जा सकता है। ये सामग्रियां -40 डिग्री सेल्सियस से 300 डिग्री सेल्सियस के तापमान रेंज में काम कर सकती हैं, इसलिए इस लॉकिंग रिंग का उपयोग चरम पर्यावरणीय परिस्थितियों जैसे समुद्री वातावरण, रासायनिक संयंत्र या भारी मशीनरी में किया जा सकता है।

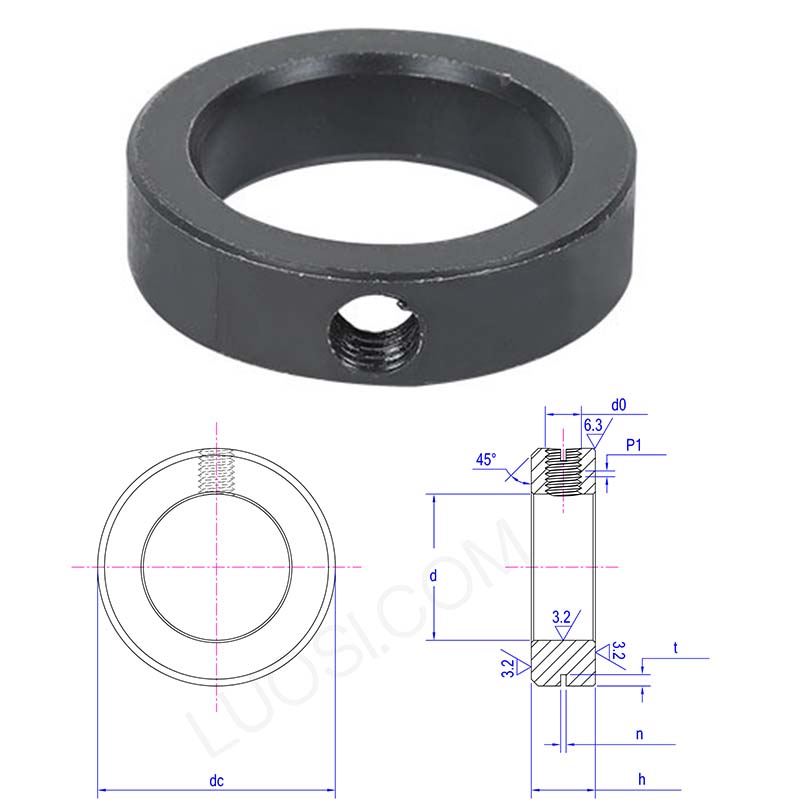

Threaded locking retaining ring

सोम	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
डी अधिकतम	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
डी मिनट	14	15	16	17	18	19	20	22	25	28	30
एच अधिकतम	12	12	12	12	12	12	12	12	14	14	14
एच मि	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
एन अधिकतम	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
एन मिनट	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
टी अधिकतम	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
टी मिनट	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
डीसी	28	30	30	32	32	35	35	38	42	45	48
d0	एम6	एम6	एम6	एम6	एम6	एम6	एम6	एम6	एम8	एम8	एम8
पी1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

आवेदन

थ्रेडेड लॉकिंग रिटेनिंग रिंग्स का व्यापक रूप से पावर ट्रांसमिशन सिस्टम, पंप असेंबली और रोबोट घटकों में उपयोग किया जाता है, खासकर उन अनुप्रयोगों में जहां यह सुनिश्चित करना आवश्यक है कि घटक शाफ्ट पर सुरक्षित रूप से तय किए गए हैं। अपनी कंपन-प्रतिरोधी विशेषताओं के साथ, वे आमतौर पर ऑटोमोटिव ट्रांसमिशन सिस्टम, पवन टरबाइन गियरबॉक्स और कन्वेयर सिस्टम में उपयोग किए जाते हैं। इसका उपयोग एयरोस्पेस उद्योग में भी किया जाता है।

यह कृषि उपकरणों और नवीकरणीय ऊर्जा सेटअपों में भी दिखाई देता है, जो धूल भरी, गीली स्थितियों में या जब बहुत अधिक टॉर्क शामिल होता है, तो चीजों को स्थिर रखने का ठोस काम करता है।

क्या स्थापना के लिए विशेष उपकरणों की आवश्यकता है?

संचालन के लिए किसी विशेष उपकरण की आवश्यकता नहीं होती है। थ्रेडेड लॉकिंग रिटेनिंग रिंग्स को आसानी से स्थापित करने के लिए साधारण उपकरण (जैसे हेक्स रिंच या स्क्रूड्राइवर) का उपयोग किया जा सकता है। समायोजन के लिए किसी हाइड्रोलिक प्रेस या कस्टम फिक्स्चर की आवश्यकता नहीं है। लॉकिंग रिंग पर थ्रेडेड स्क्रू का उपयोग करके सटीक समायोजन प्राप्त किया जा सकता है।
