टाइप बी स्क्वायर वेल्ड नट

टाइप बी स्क्वायर वेल्ड नट विशेष रूप से वेल्डिंग धातुओं के लिए डिज़ाइन किए गए हैं। वे भारी मशीनरी या मोटे स्टील फ्रेम के लिए उपयुक्त हैं। बी-प्रकार के नट्स का आधार थोड़ा मोटा होता है, जो उन्हें अधिक टिकाऊ बनाता है। एक विनिर्माण कारखाने के रूप में, ज़ियागुओ® में पेशेवर कर्मचारी हैं जो आपको उपयुक्त फास्टनर प्रदान कर सकते हैं।

नमूना:GB/T 13680-1992

जांच भेजें

उत्पाद वर्णन

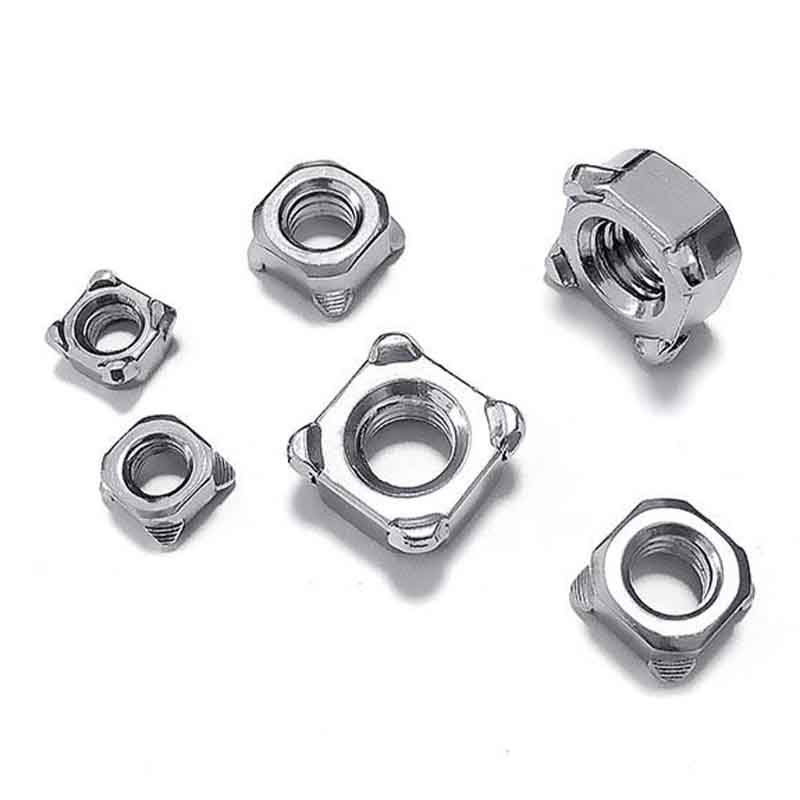

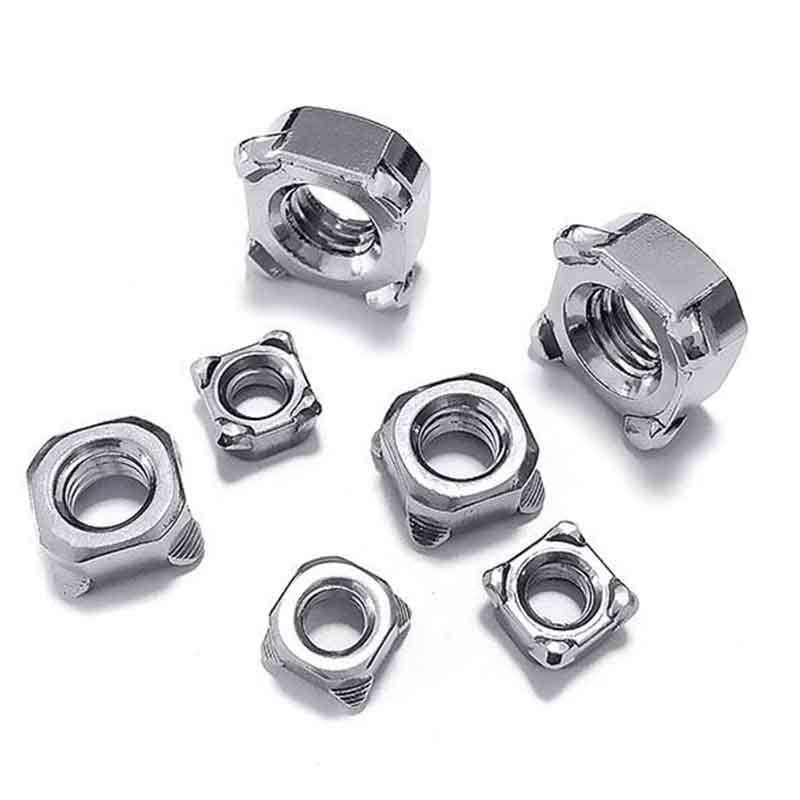

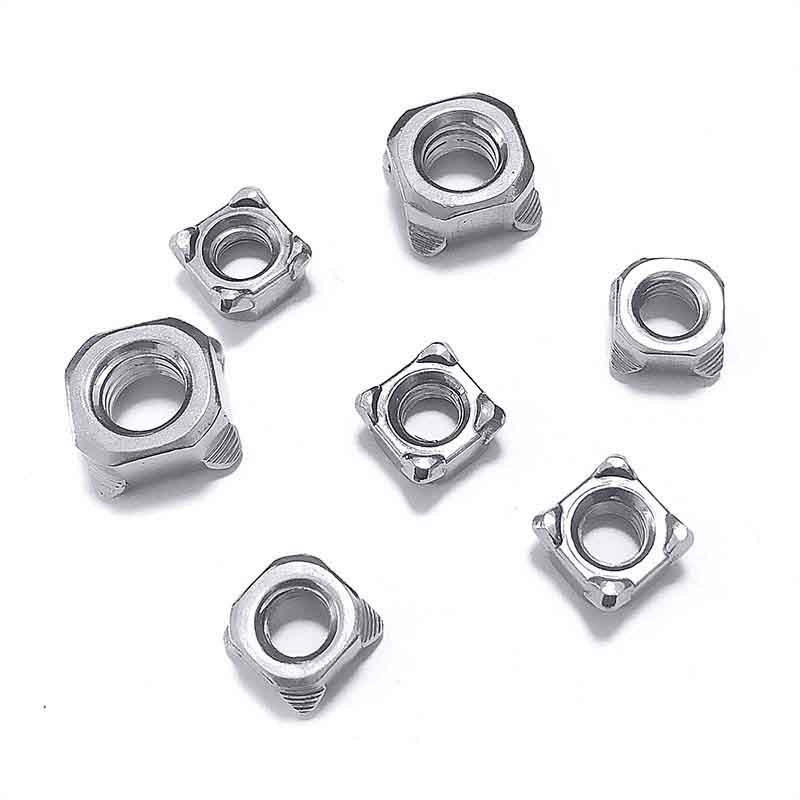

टाइप बी स्क्वायर वेल्ड नट समग्र रूप से चौकोर आकार में होते हैं। उनके बीच में थ्रेडेड छेद होते हैं और चारों कोनों में से प्रत्येक में एक छोटा सा उभार होता है, जो विशेष रूप से वेल्डिंग उद्देश्यों के लिए डिज़ाइन किया गया है। M4 से M12 तक, सभी उपलब्ध हैं और संबंधित बोल्ट भी उपलब्ध कराए गए हैं।

उत्पाद विवरण

टाइप बी स्क्वायर वेल्डेड नटकोई छेद या साधारण कोने न हों; इसके बजाय, प्रत्येक कोने पर अलग-अलग उभार हैं। यह एक प्रमुख विशेषता है. आप इन उभारों पर सीधे वेल्ड कर सकते हैं। यह डिज़ाइन आमतौर पर अधिक समान वेल्ड कोर प्रदान करता है क्योंकि प्रोट्रूशियंस पिघल जाएंगे और अंतर्निहित धातु प्लेट के साथ फ्यूज हो जाएंगे। यह एक सामान्य विशिष्टता है, विशेषकर ऑटोमोटिव उद्योग में।

यदि आप स्पॉट वेल्डिंग उपकरण का उपयोग करते हैं, तो बी स्क्वायर वेल्ड नट आमतौर पर टाइप ए की तुलना में अधिक उपयुक्त विकल्प होते हैं। ये उभरे हुए उभार वास्तव में स्पॉट वेल्डिंग इलेक्ट्रोड टिप को उन पर दबाव डालने की अनुमति देने के लिए डिज़ाइन किए गए हैं। प्रोट्रूशियंस वेल्डिंग वर्तमान पथ को नियंत्रित करते हैं और अनुमानित रूप से पिघल सकते हैं, जिससे एक मजबूत वेल्ड कोर बनता है। यह उन्हें बड़े पैमाने पर उत्पादन के लिए स्वचालित स्पॉट वेल्डिंग उत्पादन लाइनों के साथ अत्यधिक अनुकूल बनाता है। गोलाकार नट की तुलना में चौकोर किनारों को स्थापित करना आसान होता है। बस उन्हें लोहे की प्लेट पर रखें और आप तुरंत बता सकते हैं कि वे सही तरीके से रखे गए हैं या नहीं। चार वेल्डिंग प्रोट्रूशियंस एक ही आकार के हैं, और वे वेल्डिंग के दौरान समान रूप से गर्म होते हैं, जिससे इसके गलत संरेखित होने की संभावना कम हो जाती है। थ्रेडेड छेद सीधे होते हैं, और बोल्ट बिना अटके आसानी से डाले जा सकते हैं। भले ही लोहे की प्लेट थोड़ी विकृत हो, जब तक नट को सही ढंग से वेल्ड नहीं किया जाता है, बोल्ट को सभी तरह से कड़ा किया जा सकता है।

टाइप बी स्क्वायर वेल्डेड नट आमतौर पर धातु शीट के विभिन्न विशिष्टताओं के लिए डिज़ाइन किए जाते हैं, लेकिन वे विशेष रूप से थोड़ी मोटी सामग्री के लिए उपयुक्त होते हैं क्योंकि एक अच्छा वेल्ड कोर महत्वपूर्ण होता है। डिज़ाइन का उठा हुआ हिस्सा यह सुनिश्चित करने में मदद करता है कि पर्याप्त गर्मी नट बेस और बेस मेटल में प्रवेश करती है, जिससे एक मजबूत संलयन बिंदु बनता है, भले ही शीट की मोटाई बहुत पतली न हो।

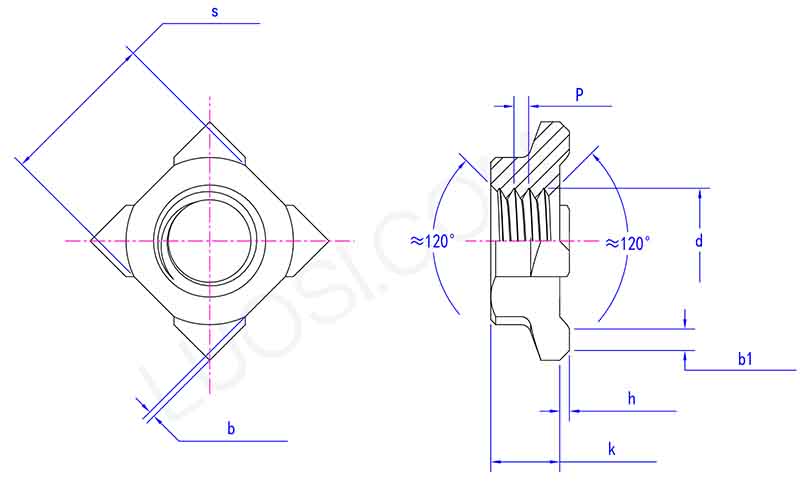

उत्पाद पैरामीटर

सोम	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.7	0.8	1	1\|1.25	1\|1.25\|1.5	1.25\|1.5\|1.75
एच अधिकतम	1	1	1	1	1	1.2
एच मि	0.8	0.8	0.8	0.8	0.8	1
के अधिकतम	3.5	4.2	5	6.5	8	9.5
के मिनट	3.2	3.9	4.7	6.14	7.64	9.14
एस अधिकतम	7	8	10	13	16	18
एस मि	6.64	7.64	9.64	12.57	15.57	17.57
बी अधिकतम	0.5	0.5	0.5	1	1	1
बी मिनट	0.3	0.3	0.3	0.5	0.5	0.5
बी1 अधिकतम	1.5	1.5	1.5	1.5	1.5	2
बी1 मिनट	0.3	0.3	0.3	0.3	0.3	0.5
