एंकर यू बोल्ट

चीन आपूर्तिकर्ता ज़ियागुओ® एंकर यू बोल्ट विशिष्टताओं की एक विस्तृत श्रृंखला में आते हैं, जो डीएन10 (2मिमी) से डीएन600 (24 इंच) तक सब कुछ कवर करते हैं, सभी पूर्ण आकार की आवश्यकताओं को पूरा करते हैं। चाहे वह छोटी पानी की पाइप और बिजली की वायरिंग हो या बड़े औद्योगिक पाइप, आप लागत प्रभावी एंकर यू-बोल्ट चुन सकते हैं।

जांच भेजें

उत्पाद वर्णन

उत्पाद की परिभाषा और मुख्य कार्य

एंकर यू बोल्ट, जिसे ग्राउंड एंकर यू बोल्ट या पूर्व-स्थापित यू-बोल्ट के रूप में भी जाना जाता है, एक प्रकार का एंकरिंग फास्टनर है जिसका आकार "यू" अक्षर जैसा होता है। इसके दोनों सिरों पर लंबे धागे होते हैं और आमतौर पर इसे कंक्रीट नींव में पहले से स्थापित किया जाता है या स्टील संरचना आधार से गुजारा जाता है। कंक्रीट या स्टील संरचना की नींव पर उपकरण, कॉलम, पाइप सपोर्ट आदि को मजबूती से ठीक करने के लिए इसे वॉशर और नट्स के साथ जोड़ा जाता है।

मूलभूत कार्य

यह उपकरण और नींव के बीच कठोर संबंध प्राप्त करने के लिए निर्माण, पुल, बिजली और पेट्रोकेमिकल जैसे क्षेत्रों में उपयोग किया जाने वाला एक प्रमुख सहायक घटक है। इसका मुख्य कार्य ऊपरी संरचना के भार (तनाव, दबाव, कतरनी बल, झुकने का क्षण) को कंक्रीट नींव या जमीन पर सुरक्षित रूप से स्थानांतरित करना है। सामान्य विस्तार बोल्ट के विपरीत, यह उत्पाद पूर्व-दफन तरीके से स्थापित किया गया है। कंक्रीट डालने से पहले इसे फॉर्मवर्क के अंदर रखा जाता है और कंक्रीट सेट होने के बाद एक अपरिवर्तनीय स्थायी लंगर बनाता है।

Anchor U Bolt

सामान्य सामग्री

एंकर यू बोल्ट के लिए सामान्य सामग्रियों की सूची नीचे दी गई है जिसे हमने आपके लिए संक्षेप में प्रस्तुत किया है, जिसे ब्राउज़ करना आपके लिए सुविधाजनक है।

सामग्री का प्रकार	श्रेणी	निष्पादन स्तर प्राप्य	मुख्य विशेषताएं	लागू परिदृश्य
कार्बन स्टील	Q235/A36	ग्रेड 4.8	अपेक्षाकृत किफायती और बहुमुखी, प्रक्रिया में आसान	सामान्य निर्माण, प्रकाश उपकरण नींव, रेलिंग निर्धारण
कार्बन स्टील	45#/1045	ग्रेड 8.8	मध्यम शक्ति, अच्छा व्यापक प्रदर्शन	औद्योगिक उपकरण नींव, बिजली टावर, पाइप समर्थन
अलॉय स्टील	40 करोड़/5140	10.9 ग्रेड	उच्च शक्ति, थकान प्रतिरोध	भारी उपकरण, गतिशील लोड फाउंडेशन, पवन ऊर्जा टावर
अलॉय स्टील	35CrMo/4135	10.9/12.9 ग्रेड	कम तापमान के प्रति प्रतिरोधी, जंग रोधी	पेट्रोकेमिकल उद्योग, उच्च दबाव पोत नींव, ठंडे क्षेत्र
स्टेनलेस स्टील	304/ए2	ए2-70	सामान्य संक्षारण प्रतिरोध	खाद्य कारखानों, जल उपचार, सामान्य बाहरी अनुप्रयोगों के लिए
स्टेनलेस स्टील	316/ए4	ए4-70/ए4-80	समुद्री जल और रसायनों के प्रति उत्कृष्ट प्रतिरोध	अपतटीय प्लेटफार्मों, तटीय बिजली संयंत्रों, रासायनिक संयंत्रों, स्विमिंग पूल उपकरण के लिए
हॉट-डिप गैल्वनाइज्ड कार्बन स्टील	क्यू235/45# + एचडीजी	4.8/8.8 ग्रेड	आउटडोर लंबे समय तक चलने वाली जंग की रोकथाम	पुल, राजमार्ग रेलिंग, संचार टावर, फोटोवोल्टिक समर्थन

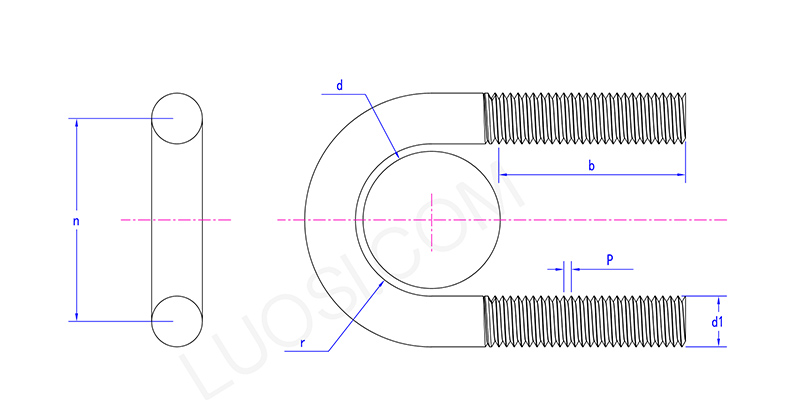

Anchor U Bolt

सोम	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	एम12	एम12	एम12	एम12	एम16	एम16	एम16	एम16	एम16	एम16	एम16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

उत्पाद का प्रकार

स्थापना विधि और आकार के आधार पर, एंकर यू बोल्ट को मुख्य रूप से निम्नलिखित प्रकारों में विभाजित किया गया है:

सादा एंबेडेड यू-बोल्ट: सीधे कंक्रीट में एंबेडेड, आधार सतह के ऊपर फैला हुआ थ्रेडेड सिरा। इसका उपयोग स्टील कॉलम और उपकरण बेस को ठीक करने के लिए किया जाता है। यह सबसे सामान्य रूप है.

हुक एंड के साथ यू-बोल्ट: थ्रेडेड सिरे अतिरिक्त रूप से 90° या 180° तक मुड़े होते हैं।

फ्लैट-बॉटम यू-बोल्ट: यू-आकार वाले हिस्से का निचला भाग सीधा होता है, चाप-आकार का नहीं। इसका उपयोग चौकोर क्रॉस-सेक्शन वाले घटकों को ठीक करने के लिए या उन इंस्टॉलेशन के लिए किया जाता है जिन्हें स्टील प्लेट की निचली सतह के निकट संपर्क में होना आवश्यक है।

थ्रू-बोल्ट प्रकार यू-बोल्ट: यह यू-आकार का बोल्ट स्टील संरचना आधार में आरक्षित छेद से गुजरता है, जिसके दोनों सिरे खुले होते हैं। क्लैम्पिंग प्राप्त करने के लिए इसे ऊपरी और निचले नट के साथ जोड़ा जाता है, और आमतौर पर अलग करने योग्य कनेक्शन या ऊंचाई समायोजन की आवश्यकता वाले परिदृश्यों के लिए उपयोग किया जाता है।

असमान लेग यू-बोल्ट: विभिन्न लंबाई के पैर। झुकी हुई नींव सतहों पर या असममित निर्धारण की आवश्यकता वाली विशेष संरचनाओं में स्थापना के लिए उपयोग किया जाता है।
