सस्पेंशन यू बोल्ट

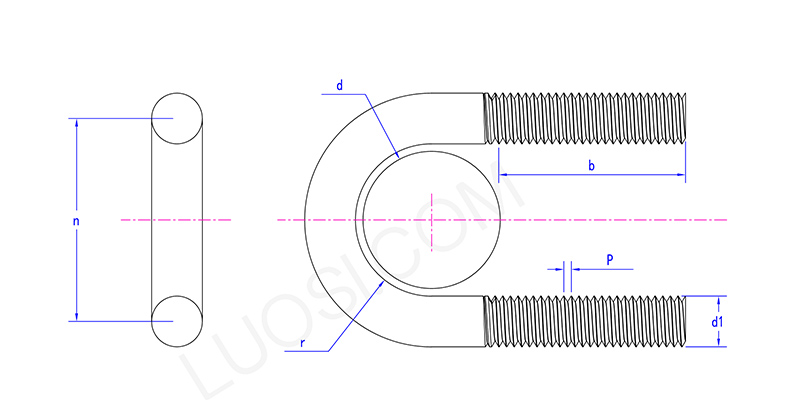

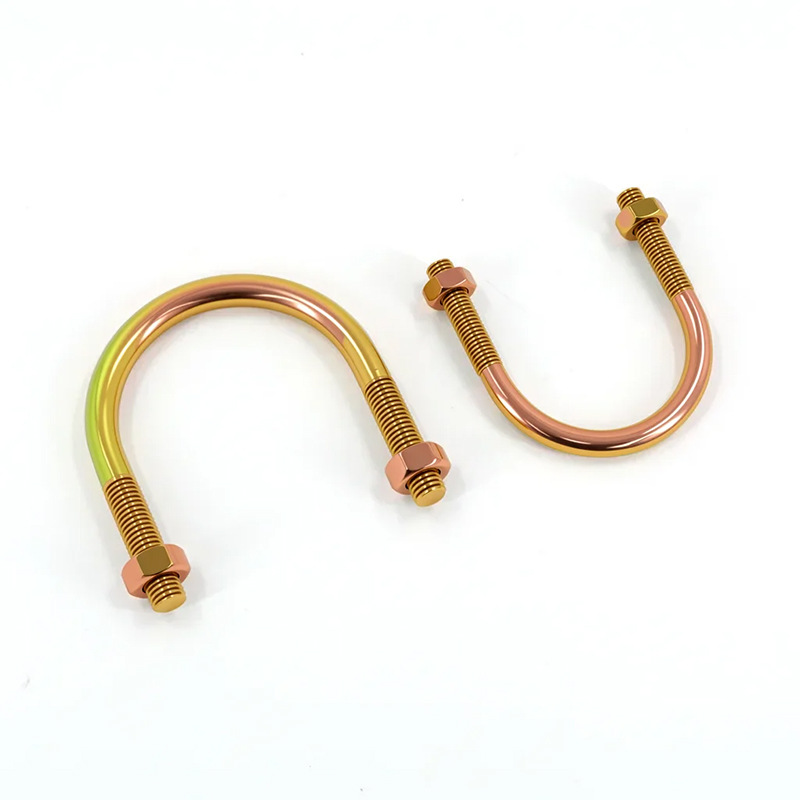

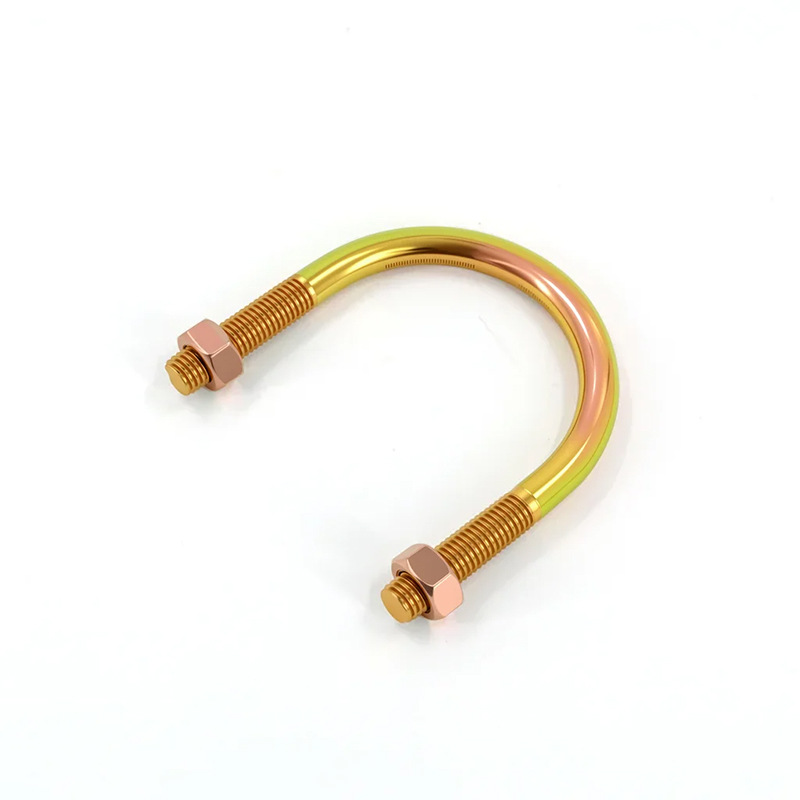

सस्पेंशन यू बोल्ट, जिसे स्टील स्प्रिंग यू-बोल्ट या हॉर्सबैक बोल्ट के रूप में भी जाना जाता है, अपने आकार में "यू" अक्षर जैसा अद्वितीय है। दोनों सिरों पर यू-आकार का घुमावदार हिस्सा धागों से तैयार किया गया है, जिसे आपकी आवश्यकताओं के अनुसार मोटे या महीन दांतों के रूप में अनुकूलित किया जा सकता है, जिसमें पूर्ण धागे और गैर-पूर्ण धागे शामिल हैं। उत्पाद को नट और वॉशर के साथ एक साथ जोड़ा जा सकता है।

उत्पाद का प्रकार

वक्रों के विभिन्न आकारों के आधार पर उन्हें मुख्यतः निम्नलिखित प्रकारों में वर्गीकृत किया जा सकता है:

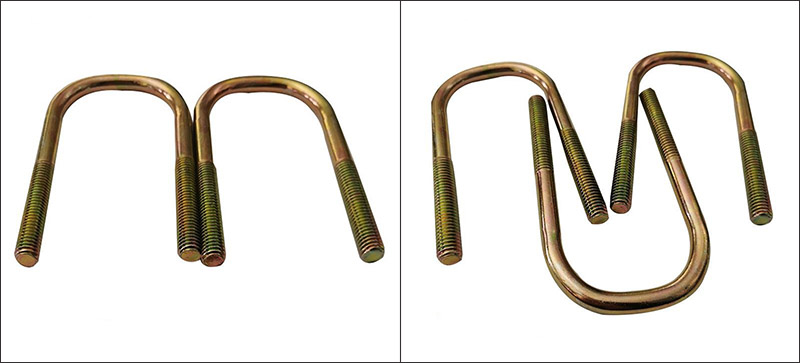

गोल मोड़: मुड़ा हुआ भाग गोलाकार चाप आकार में होता है, जो सबसे सामान्य प्रकार है और अधिकांश स्टील स्प्रिंग सस्पेंशन सिस्टम के लिए उपयुक्त है।

वर्गाकार मोड़: मुड़ा हुआ हिस्सा एक समकोण आयत के रूप में होता है, जो उन स्थापना परिदृश्यों के लिए उपयुक्त होता है जहां अतिरिक्त निकासी की आवश्यकता होती है या जब वर्गाकार घटकों के साथ फिटिंग की जाती है।

समानांतर यू-बोल्ट: पैरों के व्यास सुसंगत हैं, ताकत एक समान है, और यह भारी-भरकम अनुप्रयोगों के लिए उपयुक्त है। यह भारी ट्रकों और ट्रेलरों के लिए एक आम पसंद है।

एपर्टेड यू-बोल्ट: एक सिरा चौड़ा है और दूसरा सिरा संकरा है, जो लीफ स्प्रिंग के समोच्च से सटीक रूप से मेल खाता है, अधिक सटीक धुरी स्थिति प्रदान करता है, और आमतौर पर ओईएम फैक्ट्री कॉन्फ़िगरेशन में उपयोग किया जाता है।

मूलभूत कार्य

वाहन निलंबन प्रणाली में, यू-बोल्ट एक महत्वपूर्ण बन्धन घटक के रूप में कार्य करता है। इसका मुख्य कार्य एक्सल और लीफ स्प्रिंग पैक को एक साथ मजबूती से सुरक्षित करना है, यह सुनिश्चित करना कि वाहन संचालन के दौरान, एक्सल और सस्पेंशन सटीक संरेखण बनाए रखें।

लागू वाहन मॉडल और अनुप्रयोग परिदृश्य

सस्पेंशन यू बोल्ट का व्यापक रूप से विभिन्न वाणिज्यिक वाहनों और विशेष वाहनों में उपयोग किया जाता है:

हल्के ट्रक: शहरी रसद वाहन, पिकअप ट्रक, छोटी वैन

हेवी-ड्यूटी ट्रक: लंबी दूरी के ट्रैक्टर ट्रक, डंप ट्रक, कंक्रीट मिक्सर ट्रक

ट्रेलर: अर्ध-ट्रेलर, पूर्ण ट्रेलर, फ्लैटबेड ट्रेलर

बसें: शहरी बसें, पर्यटक बसें, स्कूल बसें

ऑफ-रोड वाहन: ऑफ-रोड वाहन, 4x4 संशोधित वाहन, सैन्य वाहन

निर्माण मशीनरी और कृषि मशीनरी: उत्खनन, लोडर, ट्रैक्टर, हार्वेस्टर

इसके अलावा, खनन उपकरण, निर्माण मशीनरी और रेलवे वाहनों जैसे औद्योगिक क्षेत्रों में, यू-बोल्ट उच्च तीव्रता वाले कंपन और प्रभाव भार का भी सामना कर सकते हैं।

प्रतिस्थापन और स्थापना सावधानियाँ

सस्पेंशन यू बोल्ट एक उच्च-तनाव वाला घटक है। समय के साथ, थकान, खिंचाव या क्षरण के कारण यह अपना प्रीलोड खो सकता है। इसलिए, निम्नलिखित स्थितियों में नए यू-बोल्ट को बदला जाना चाहिए:

प्रत्येक डिससेम्बली के बाद: लीफ स्प्रिंग या सस्पेंशन घटकों के प्रत्येक डिस्सेप्लर के बाद, एक नया यू-बोल्ट बदला जाना चाहिए। पुराने यू-बोल्ट का पुन: उपयोग करने से क्लैम्पिंग बल में उल्लेखनीय कमी (55% या अधिक कमी) होगी।

सस्पेंशन को अपग्रेड करते समय: लिफ्ट किट स्थापित करते समय या मोटे लीफ स्प्रिंग्स को बदलते समय, उचित लंबाई और स्पैन के यू-बोल्ट को बदला जाना चाहिए।

नियमित निरीक्षण: एक निश्चित माइलेज तय होने के बाद यू-बोल्ट के टॉर्क की जांच करने और वाहन की सेवा जीवन के आधार पर निवारक प्रतिस्थापन करने की सिफारिश की जाती है।

स्थापना के दौरान, चरण-दर-चरण और सममित तरीके से निर्दिष्ट मानों के अनुसार स्क्रू को कसने के लिए टॉर्क रिंच का उपयोग करना आवश्यक है। एक निश्चित माइलेज चलने के बाद, यह सुनिश्चित करने के लिए कि क्लैंपिंग बल आवश्यकताओं को पूरा करता है, स्क्रू को फिर से कस लें।
