पोस्ट टेंशन ग्रिपिंग के लिए एंकर वेजेज

पोस्ट टेंशन ग्रिपिंग के लिए ज़ियागुओ® एंकर वेजेज की थोक खरीद के लिए, हम गैर-मानक आकार, लेजर-उत्कीर्ण ब्रांड लोगो और अनुकूलित पैकेजिंग प्रदान करते हैं। हम विभिन्न इंजीनियरिंग परियोजनाओं की सभी विशिष्ट आवश्यकताओं को पूरा करते हुए एकल छेद से लेकर एंकर ब्लॉक के 55 छेद तक के मिलान उत्पाद प्रदान कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

काम के सिद्धांत

पोस्ट टेंशन ग्रिपिंग के लिए एंकर वेजेज का कार्य सिद्धांत दो तंत्रों पर आधारित है: वेज सेल्फ-लॉकिंग और घर्षण बल ट्रांसमिशन।

(1) सिस्टम संरचना

एक संपूर्ण एंकरिंग प्रणाली में आमतौर पर निम्न शामिल होते हैं:

स्टील स्ट्रैंड्स (प्री-स्ट्रेसिंग टेंडन): वे तनाव बल को सहन करते हैं।

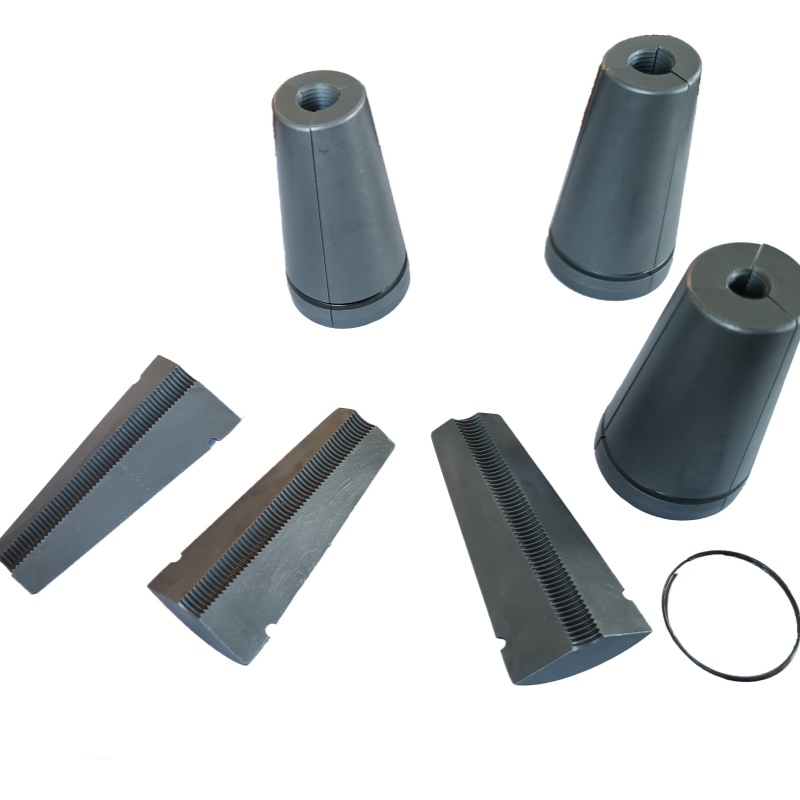

वेजेज़ (क्लैम्पिंग प्लेट्स): दो या तीन टुकड़ों से बनी, एक शंक्वाकार क्लैम्पिंग इकाई बनाती है, जिसमें आंतरिक सतह पर लकीरें होती हैं।

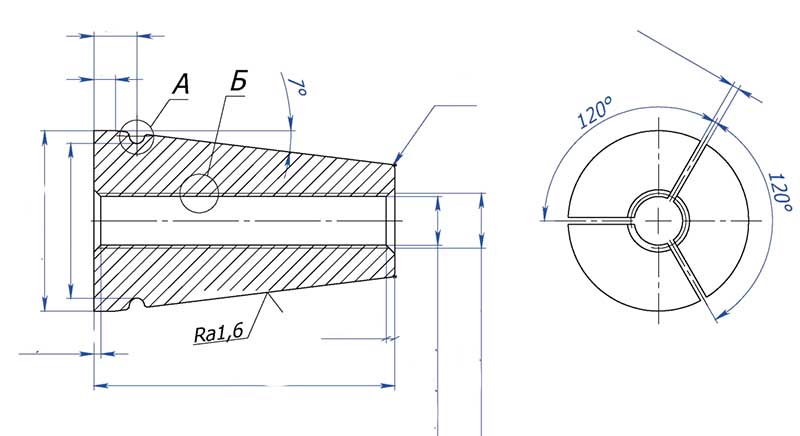

एंकर प्लेटें: शंक्वाकार छेद के साथ, छेद शंकु कोण पच्चर के बाहरी शंकु कोण से मेल खाता है (आमतौर पर लगभग 6°55′)।

एंकर पैड: दबाव को कंक्रीट में स्थानांतरित करें और स्थानीय असर वाली भूमिका निभाएं।

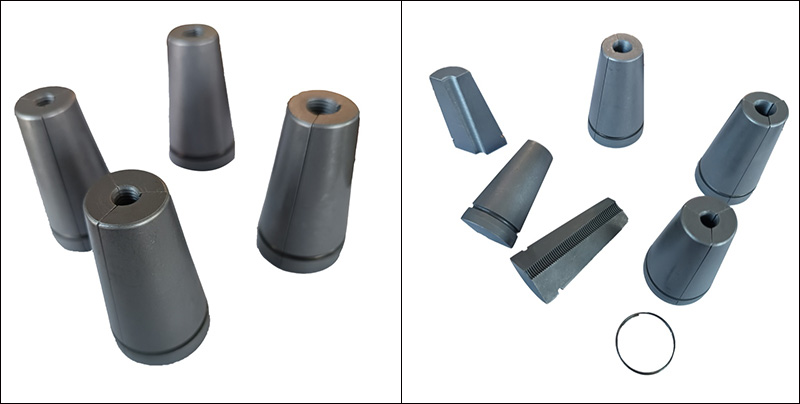

Anchor Wedges for Post Tension Griping

(2) कार्य प्रक्रिया

टेंशनिंग स्टेज: टेंशनिंग जैक स्टील स्ट्रैंड्स को खींचता है। इस बिंदु पर, पोस्ट टेंशन ग्रिपिंग के लिए एंकर वेजेस को अभी तक पूरी तरह से वेड नहीं किया गया है, और स्टील स्ट्रैंड स्वतंत्र रूप से घूम सकते हैं।

निर्धारण चरण: एक बार डिज़ाइन किए गए तनाव बल तक पहुंचने के बाद, हाइड्रोलिक जैक अनलोड करने के लिए पीछे हट जाता है। वेज ब्लॉक की बाहरी शंक्वाकार सतह और एंकर प्लेट के शंक्वाकार छेद की आंतरिक दीवार के बीच संपर्क के कारण, एक सकारात्मक दबाव उत्पन्न होता है।

स्व-लॉकिंग गठन: स्टील स्ट्रैंड के संकुचन बल के कारण वेज ब्लॉक और शंक्वाकार छेद की दीवार के बीच दबाव तेजी से बढ़ जाता है। जब घर्षण बल स्टील स्ट्रैंड के संकुचन बल के बराबर या उससे अधिक होता है, तो वेज ब्लॉक और स्टील स्ट्रैंड के साथ-साथ वेज ब्लॉक और एंकर प्लेट के बीच एक स्थिर संतुलन बनता है। फिर स्टील स्ट्रैंड को सुरक्षित रूप से लॉक कर दिया जाता है।

प्रीस्ट्रेस रिटेंशन: इसके बाद, पोस्ट टेंशन ग्रिपिंग - एंकर प्लेट - एंकर पैड के लिए एंकर वेजेस के माध्यम से स्टील स्ट्रैंड्स का तनाव पूरी तरह से कंक्रीट सदस्य में स्थानांतरित हो जाता है।

(3) स्व-लॉकिंग स्थिति

कील विश्वसनीय स्व-लॉकिंग प्राप्त कर सकती है या नहीं, यह पच्चर कोण (शंकु कोण) और घर्षण गुणांक के बीच संबंध पर निर्भर करता है। सैद्धांतिक रूप से, स्व-लॉकिंग स्थिति है:

शंकु कोण का आधा भाग (α/2) ≤ आर्कटैन(μ)

जहां μ एंकर प्लेट के पच्चर और शंकु छेद के बीच घर्षण गुणांक है।

(4) दांत पैटर्न का कार्य

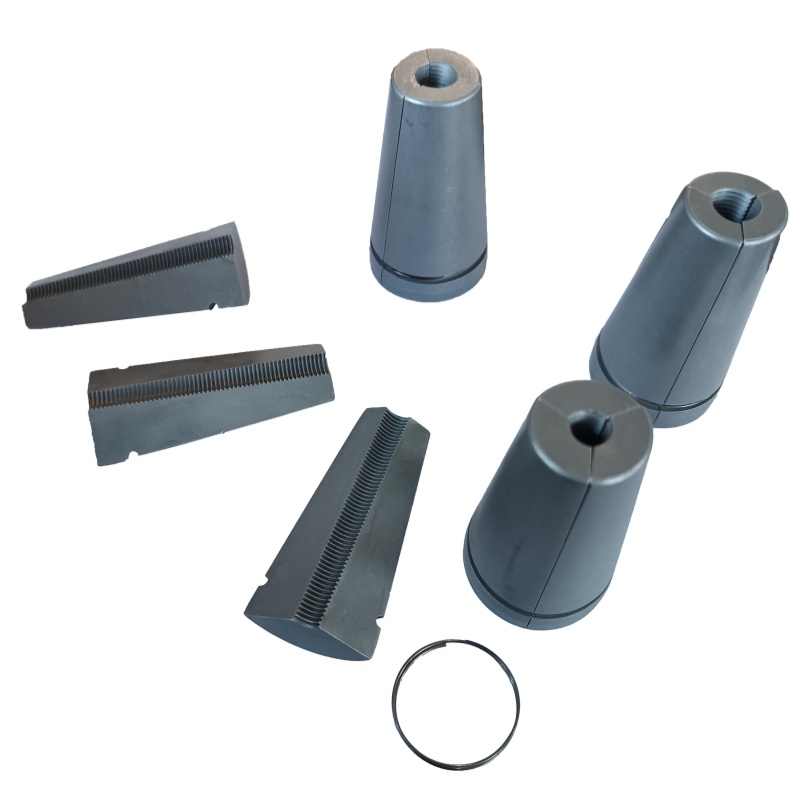

वेज ब्लॉक की भीतरी सतह पर नुकीले दांतों के पैटर्न प्रमुख डिजाइनों में से एक हैं। तनाव और एंकरिंग प्रक्रियाओं के दौरान, दांतों के पैटर्न स्टील स्ट्रैंड की सतह पर छोटे-छोटे गड्ढों में समा जाएंगे, जिसके परिणामस्वरूप यांत्रिक इंटरलॉकिंग होगी।
