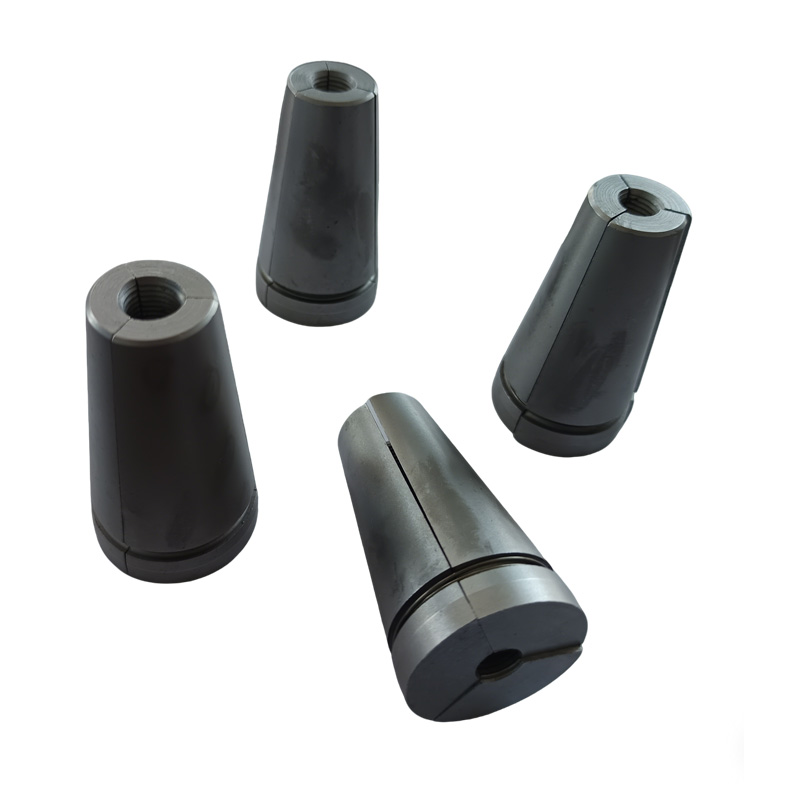

पोस्ट टेंशन एंकर वेजेस

मुख्य प्रदर्शन

पोस्ट टेंशन एंकर वेजेस का प्रदर्शन सीधे पुलों और इमारतों जैसी प्रमुख परियोजनाओं की संरचनात्मक सुरक्षा और स्थायित्व को निर्धारित करता है। ज़ियागुओ® को चुनने पर, आपको एक विश्वसनीय गारंटी मिलेगी जो सबसे कड़े मानकों का सामना कर सकती है।

(1) स्टेटिक लोड एंकरिंग दक्षता

दक्षता गुणांक ηa ≥ 0.95

क्या एंकरिंग सिस्टम स्टील स्ट्रैंड्स की पूरी ताकत का कुशलतापूर्वक उपयोग कर सकता है

(2)अंतिम कुल तनाव

εapu ≥ 2.0%

भंगुर विफलता को रोकने के लिए अंतिम स्थिति के तहत एंकरिंग प्रणाली की लचीलापन को मापता है

(3) थकान प्रदर्शन

लोडिंग के 2 मिलियन चक्रों के बाद कोई विफलता नहीं

यह सुनिश्चित करता है कि पुल और पवन टरबाइन टावर जैसी संरचनाएं, जो लंबे समय तक गतिशील भार के अधीन हैं, थकान के कारण विफल नहीं होंगी।

(4) लंगरगाह क्षेत्र में घर्षण हानि

लंगर खोलने पर कुल हानि + तुरही खोलने पर ≤ 6%

घर्षण के कारण होने वाले प्रभावी प्रेस्ट्रेस के नुकसान को कम करता है, जिससे तनाव दक्षता और लागत नियंत्रण प्रभावित होता है।

(5) वेज ब्लॉक की वापसी मात्रा

कम प्रत्यावर्तन एंकर ≤ 0.5 मिमी; साधारण लंगर ≤ 6 मिमी

यह सीधे तौर पर प्रीस्ट्रेस स्थापना की सटीकता को प्रभावित करता है। प्रत्यावर्तन जितना छोटा होगा, स्थापना के दौरान पूर्वप्रतिबल हानि उतनी ही कम होगी।

(6) कठोरता आवश्यकताएँ:

पोस्ट टेंशन एंकर वेजेस: एचआरसी 58-65; एंकर प्लेट: एचबी ≥ 251

सुनिश्चित करें कि भागों की सतह पहनने के लिए प्रतिरोधी है और अत्यधिक दबाव में विकृत या ढह नहीं जाएगी।

वर्गीकरण

पोस्ट टेंशन एंकर वेजेज को आगे कई प्रकारों में वर्गीकृत किया जा सकता है। मुख्य वर्गीकरण मानदंड टुकड़ों की संख्या, आंतरिक दांतों के रूप और बाहरी शंकु के आकार पर आधारित हैं। संगत संरचनात्मक विशेषताएं और उपयोग

【1】टुकड़ों की संख्या

(1)दो-टुकड़ा

संरचनात्मक विशेषताएं: दो सममित पच्चर के आकार की क्लैंपिंग प्लेटें, जब संयुक्त होती हैं, तो बीच में एक गोलाकार छेद बनाती हैं

विशिष्ट अनुप्रयोग：एक बार उपयोग के लिए स्थायी कार्यशील एंकर

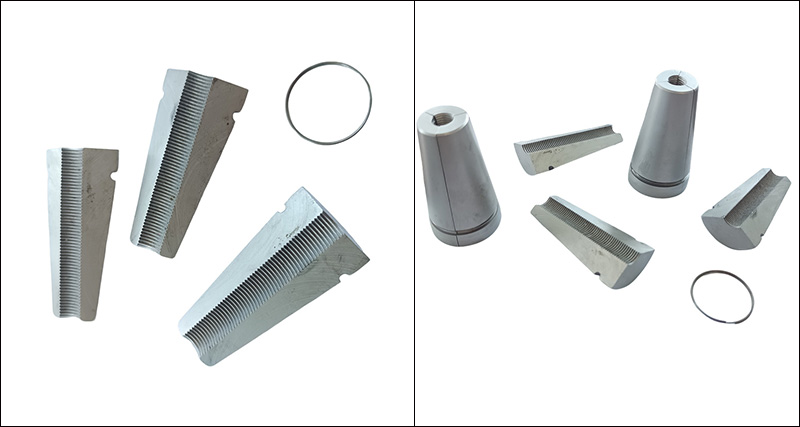

(2) तीन टुकड़े

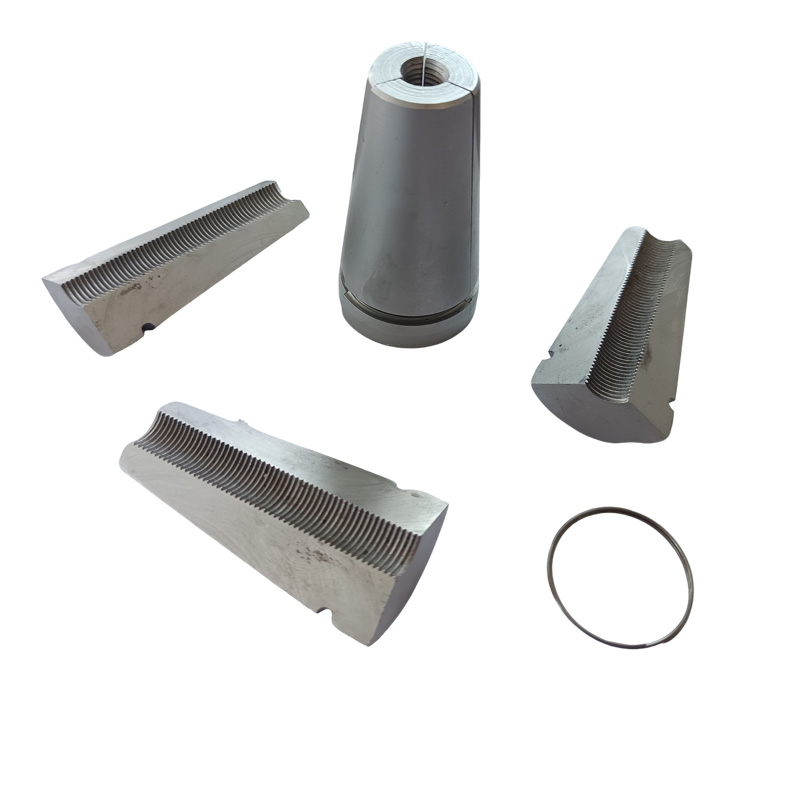

संरचनात्मक विशेषताएं: तीन पच्चर के आकार की क्लैंपिंग प्लेटें समान रूप से विभाजित होती हैं, जिनके बीच अंतराल होता है, समन्वय के लिए एक स्प्रिंग कॉइल की आवश्यकता होती है

विशिष्ट अनुप्रयोग: टूल एंकर, पुन: प्रयोज्य

【2】आंतरिक दांतों का स्वरूप

(1) गोलाकार दांत

विशेषताएं: पोस्ट टेंशन एंकर वेजेस में कई स्वतंत्र गोलाकार उभरे हुए दांत होते हैं, जिनमें नुकीले दांत होते हैं।

लागू स्टील स्ट्रैंड: मानक स्टील स्ट्रैंड (1×7 संरचना)

(2) सर्पिल धागा

विशेषताएँ: सतत सर्पिल आंतरिक धागा

लागू स्टील स्ट्रैंड्स: उच्च शक्ति वाले स्टील वायर बंडल या विशेष प्रीस्ट्रेस्ड सुदृढीकरण

(3)संयोजन प्रकार

विशेषताएं: परिधीय दांत + अनुदैर्ध्य खांचे

लागू स्टील स्ट्रैंड्स: चिप हटाने और जुड़ाव के प्रदर्शन को बढ़ाता है

【3】बाहरी शंकु का आकार

(1) एकल शंक्वाकार सतह

शंक्वाकार सतह विशेषताएँ: पूरी सतह पर एक ही टेपर होता है (सबसे आम)

(2) दोहरी शंक्वाकार सतह

शंक्वाकार सतह विशेषताएँ: बड़े सिरे के पास एक छोटा-कोण संक्रमण होता है, जिससे बलों के वितरण में सुधार होता है

(3) मार्गदर्शक अनुभाग के साथ

शंक्वाकार सतह विशेषताएँ: एक बेलनाकार मार्गदर्शक खंड छोटे सिरे से फैला हुआ है, जिससे प्रारंभिक सम्मिलन की सुविधा मिलती है
