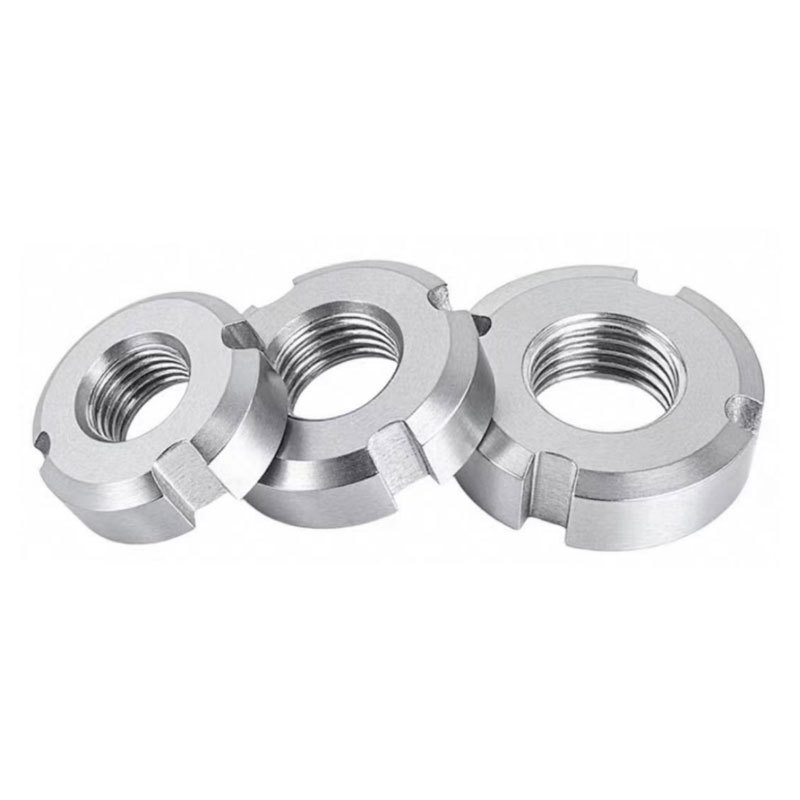

बियरिंग लॉक नट

चाइना ज़ियाओगुओ® बियरिंग लॉक नट में एक सटीक रूप से डिज़ाइन किया गया स्लॉट होता है जो बियरिंग घटकों को एक साथ फिट करने पर बहुत बढ़िया अक्षीय निकासी बनाता है, जिससे इष्टतम संभोग स्थिति प्राप्त होती है। चीन में फैक्ट्री द्वारा उत्पादित बियरिंग लॉक नट की विनिर्माण प्रक्रिया बेहद सटीक है।

जांच भेजें

उत्पाद वर्णन

उचित साइज़ कैसे चुनें?

यह सुनिश्चित करने के लिए कि बियरिंग लॉक नट का ठीक से उपयोग किया जा सके, चयन के लिए निम्नलिखित बिंदुओं की अनुशंसा की जाती है:

(1) थ्रेड विनिर्देश निर्धारित करें: यह प्राथमिक शर्त है। मीट्रिक सिस्टम के लिए, एम मान देखें; शाही प्रणालियों के लिए, इंच देखें। [नोट: यह उत्पाद विशेष रूप से महीन धागे वाले स्क्रू का उपयोग करता है। चुनते समय, मोटे-थ्रेडेड विनिर्देशन का चयन करने से बचने के लिए पिच (जैसे M16×1.5) की जांच करना सुनिश्चित करें।]

(2) मुख्य आयामों की जांच करें: यह सुनिश्चित करने के लिए कि उपकरण के भीतर नट के पास पर्याप्त स्थापना स्थान है, बाहरी व्यास (डीके) और मोटाई (एम) को सत्यापित करें।

(3) मानकों को परिभाषित करें: उत्पाद के मानकों को स्पष्ट रूप से निर्दिष्ट करें, जैसे "राष्ट्रीय मानक जीबी/टी 812" या "जर्मन मानक डीआईएन 981", यह सुनिश्चित करने के लिए कि सभी आयामों में आवश्यक सहनशीलता और सटीकता है।

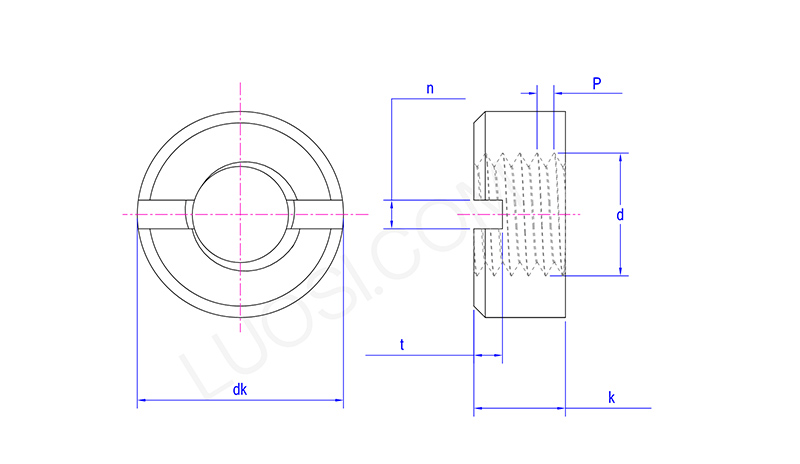

Bearing Lock Nut

सोम	एम3.5	एम 4	एम5	एम6	एम8	एम10	एम12	एम14	एम16	एम18	एम20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
डीके मैक्स	7	8	9	11	14	18	21	24	26	29	32
डीके मिनट	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
के अधिकतम	3	3.5	4.2	5	6.5	8	10	11	12	13	14
के मिनट	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
एन मिनट	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
एन अधिकतम	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
टी मिनट	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
टी अधिकतम	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

मुख्य पैरामीटरों की विस्तृत व्याख्या

बियरिंग लॉक नट का आकार चुनते समय, कृपया निम्नलिखित प्रमुख मापदंडों पर विशेष ध्यान दें:

(1) थ्रेड विनिर्देश (डी×पी): यह धागे के नाममात्र व्यास (डी) और पिच (पी) को इंगित करता है।

उदाहरण के लिए, M16×1.5 में, M16 16 मिमी के नाममात्र व्यास का प्रतिनिधित्व करता है, और 1.5 1.5 मिमी की पिच का प्रतिनिधित्व करता है।

(2) बाहरी व्यास (डीके): नट का अधिकतम बाहरी आयाम, जो स्थापना के लिए आवश्यक न्यूनतम स्थान निर्धारित करता है।

(3) मोटाई (एम): नट की अक्षीय ऊंचाई, जो लॉकिंग बल बांह और ताकत को प्रभावित करती है।

(4) स्लॉट्स की संख्या (एन) / स्लॉट चौड़ाई (बी) / स्लॉट गहराई (टी): स्लॉटिंग के लिए ज्यामितीय पैरामीटर, जो संबंधित पेशेवर उपकरणों (हुक रिंच और ओपनिंग पिन / रिटेनिंग वॉशर) के आयामों से मेल खाना चाहिए।

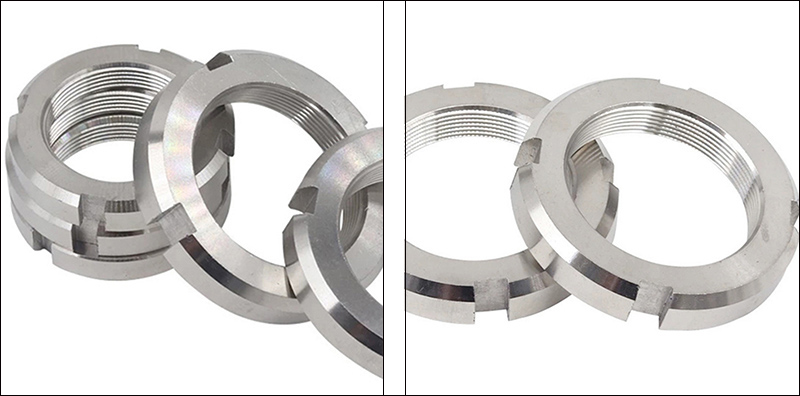

Bearing Lock Nut

सामान्य विशिष्टताएँ त्वरित संदर्भ

यहां आमतौर पर उपयोग किए जाने वाले कुछ मानक विनिर्देश डेटा दिए गए हैं:

उदाहरण के तौर पर जीबी/टी 812-1988 बियरिंग लॉक नट, (मीट्रिक) लें:

थ्रेड विशिष्टता: डी×पी	बाहरी व्यास: डीके (मिमी)	मोटाई: मी (मिमी)	स्लॉट की संख्या: एन	स्लॉट गहराई: टी (मिमी)
एम10*1	22	8	4	2.6
एम12*1.25	25	8	4	2.6
एम14*1.5	28	8	4	2.6
एम16*1.5	30	8	4	3.1
एम18*1.5	32	8	4	3.1
एम20*1.5	35	8	4	3.1

चयन एवं उपयोग

(1) थ्रेड स्थिरता: सभी बियरिंग लॉक नट बारीक थ्रेडेड स्क्रू से सुसज्जित हैं। मोटे धागे वाले स्क्रू के साथ भ्रम से बचने के लिए कृपया पिच को सत्यापित करें।

(2) अनुपूरक उपकरण: जुदा करने और जोड़ने की प्रक्रिया के लिए एक विशेष हुक-आकार के रिंच के उपयोग की आवश्यकता होती है।

(3) एंटी-लूज़िंग सहायक उपकरण: लॉकिंग प्रभाव प्राप्त करने के लिए, उन्हें स्टॉप वॉशर (जैसे जीबी/टी 858) या खुले पिन के साथ संयोजन में उपयोग किया जाना चाहिए।

(4) तकनीकी चित्र: डिज़ाइन करते समय, कृपया हमेशा संबंधित मानक तकनीकी चित्र या उत्पाद विनिर्देशों के नवीनतम संस्करण को देखें।
