लंबे टैब और विंग के साथ ब्लैक स्टील टैब वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित लॉन्ग टैब और विंग वाले ब्लैक स्टील टैब वॉशर की संरचना सरल है, जिसे संचालित करना और उपयोग करना आसान है। स्थापना के दौरान, केवल एक नियमित रिंच की आवश्यकता होती है, और किसी अतिरिक्त उपकरण की आवश्यकता नहीं होती है।

जांच भेजें

उत्पाद वर्णन

लॉन्ग टैब और विंग के साथ ब्लैक स्टील टैब वॉशर की स्थापना में चार सरल चरण शामिल हैं। सुरक्षित लॉकिंग प्रभाव सुनिश्चित करने के लिए कृपया संचालन के लिए निम्नलिखित अनुक्रम का पालन करें।

【1】उपकरण

रिंच (नट या बोल्ट कसने के लिए प्रयुक्त)

नुकीली नाक वाली सरौता या चपटी नाक वाली सरौता (कान के टुकड़ों को मोड़ने के लिए उपयोग किया जाता है)

(वैकल्पिक) हैमर + फिलिप्स स्क्रूड्राइवर (मोटे वॉशर के लिए)

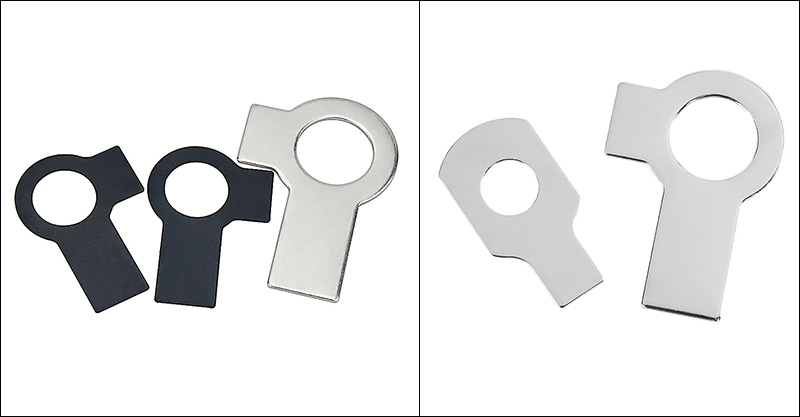

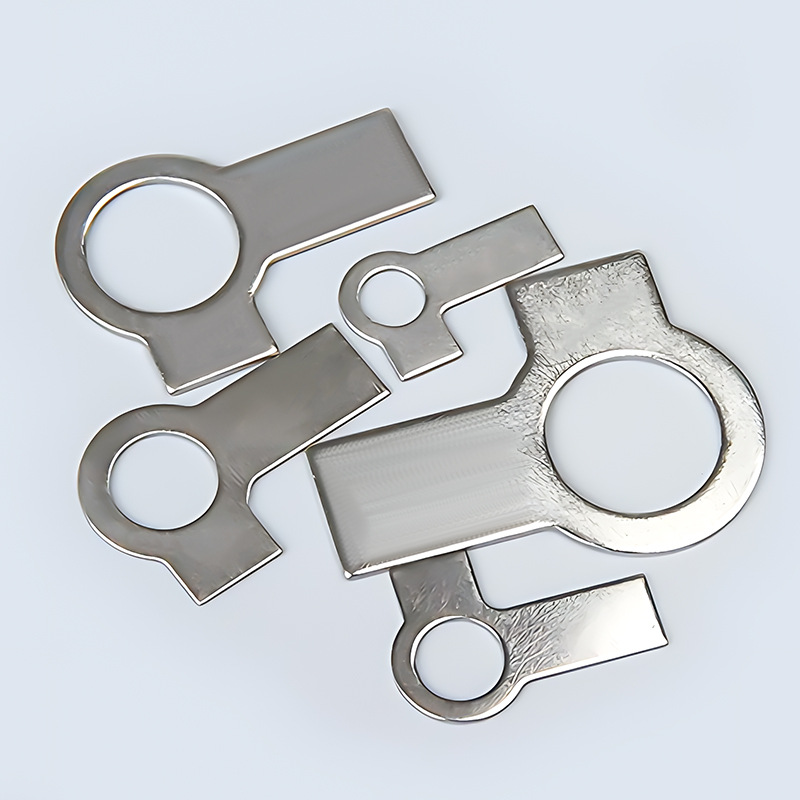

Black Steel Tab Washers With Long Tab and Wing

【2】स्थापना चरण

(1)वॉशर फिट करें

बोल्ट को वर्कपीस के छेद से गुजारें। बोल्ट पर लॉन्ग टैब और विंग के साथ ब्लैक स्टील टैब वॉशर रखें, लॉन्ग टैब और शॉर्ट टैब दोनों को बाहर की ओर रखें। सुनिश्चित करें कि वॉशर सतह पर सपाट हो। नट को हाथ से कसें, इसे अभी तक पूरी तरह से कसें नहीं।

(2) अखरोट को कस लें

नट को तब तक कसने के लिए रिंच का उपयोग करें जब तक कि यह आवश्यक टॉर्क तक न पहुंच जाए।

(3) छोटे टैब को मोड़ें

छोटे टैब को सरौता से पकड़ें और इसे ऊपर की ओर मोड़ें। इसे नट के एक सपाट चेहरे पर कस कर मोड़ें।

(4) लंबे टैब को मोड़ें

लंबे टैब को नीचे या बगल में मोड़ने के लिए सरौता का उपयोग करें। इसे भाग के खांचे में मोड़ें, या इसे भाग के किनारे पर मजबूती से मोड़ें।

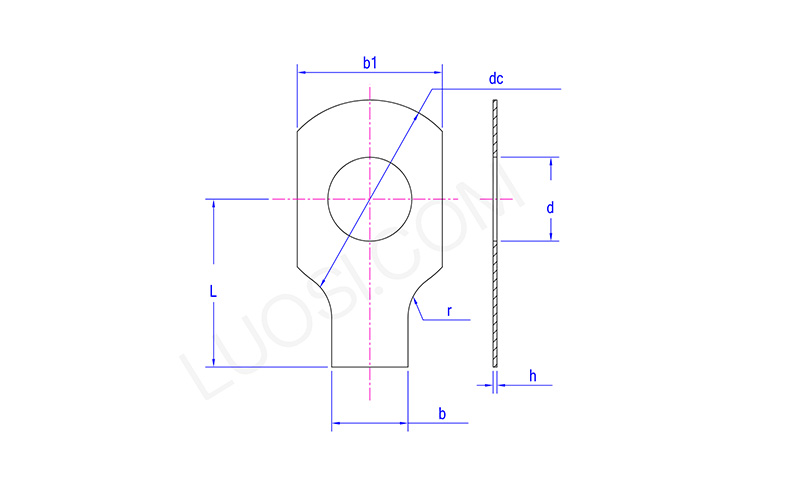

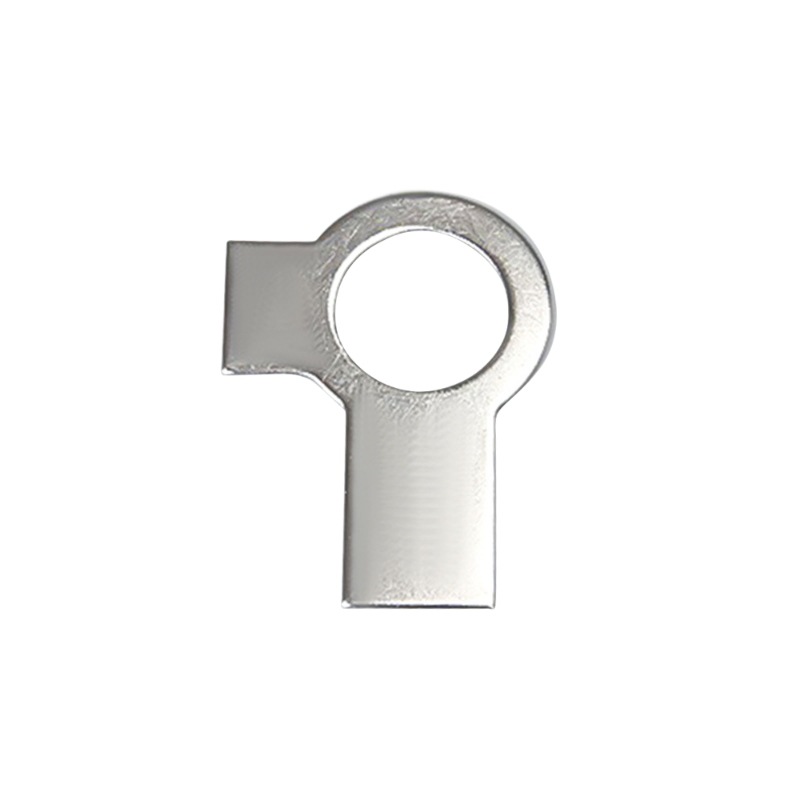

Black Steel Tab Washers With Long Tab and Wing

सोम	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
डी अधिकतम	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
डी मिनट	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
डीसी अधिकतम	10	14	17	19	22	26	32	32	40	45	45
डीसी मिनट	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल अधिकतम	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
बी 1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】स्थापना निरीक्षण

छोटे कान नट के तल से कसकर जुड़े होते हैं, जिससे नट को घूमने से रोका जा सकता है।

लंबे कान मजबूती से लगे होते हैं और लंबे टैब और विंग वाले ब्लैक स्टील टैब वॉशर वर्कपीस के सापेक्ष घूम नहीं सकते हैं।

दोनों कानों के टुकड़ों में कोई दरार नहीं है और कोई अत्यधिक झुकने या क्षति नहीं है।

【4】ध्यान के लिए नोट्स

(1) एकल-उपयोग: स्थापना के बाद, कान के टुकड़े स्थायी रूप से मुड़े हुए होते हैं। हटाते समय उन्हें हथौड़े से मारकर या काटकर सीधा करना चाहिए। लंबे टैब और विंग वाले ब्लैक स्टील टैब वॉशर का पुन: उपयोग नहीं किया जा सकता है।

(2) अधिक न झुकें: बार-बार झुकने या अत्यधिक झुकने वाले कोणों से कान के टुकड़े की जड़ टूट सकती है, जिससे उसका लॉकिंग कार्य समाप्त हो सकता है।

(3) इसे गलत न समझें: छोटे कान हमेशा ऊपर की ओर होने चाहिए, और लंबे कान नीचे की ओर होने चाहिए।
