लंबे और छोटे टैब वाले टैब वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित लंबे और छोटे टैब वाले टैब वॉशर घर्षण के बजाय यांत्रिक रूप से लॉक किए जाते हैं। यांत्रिक लॉकिंग मूल रूप से घूर्णन को रोकती है और लॉकिंग प्रभाव बहुत स्पष्ट है।

जांच भेजें

उत्पाद वर्णन

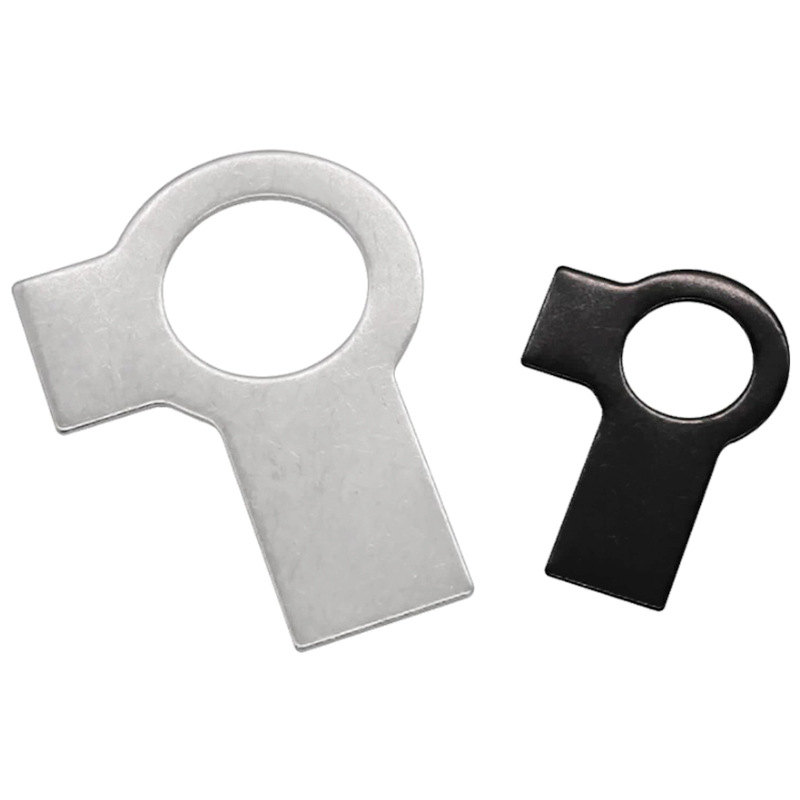

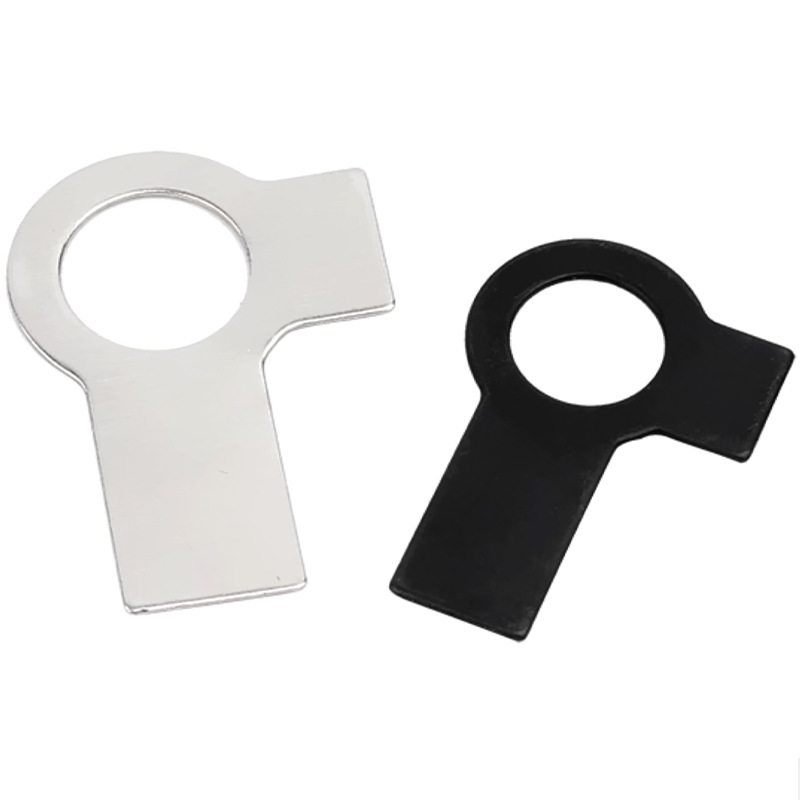

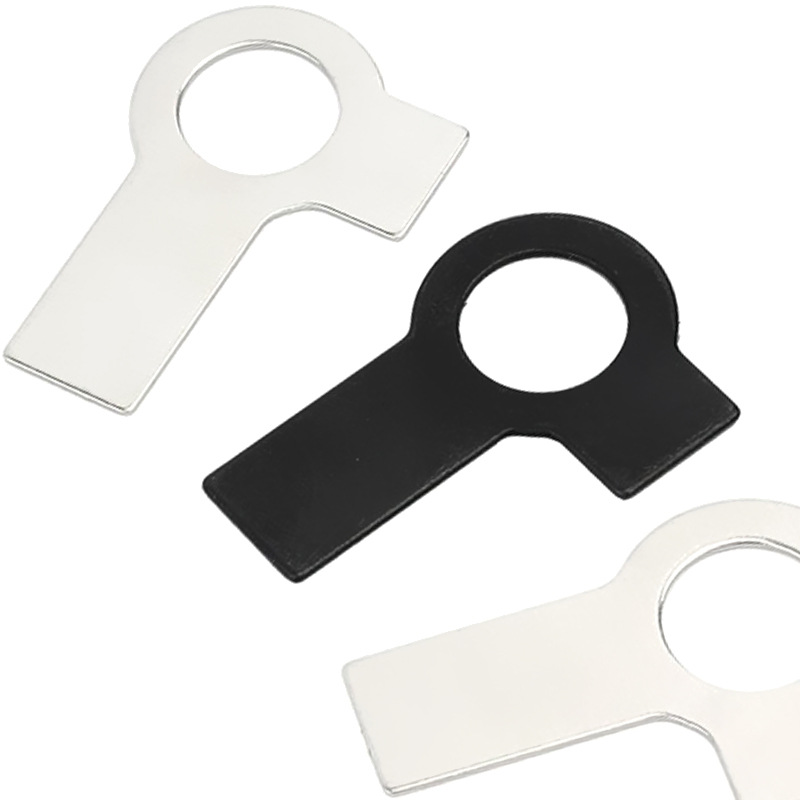

लंबे और छोटे टैब वाले टैब वॉशर, जो DIN 463 मैकेनिकल लॉकिंग रिंग का अनुपालन करते हैं, एक सिंगल-पीस, पूरी तरह से मैकेनिकल लॉकिंग एंटी-लूज़िंग रिंग है। यह एकल डाई-कास्टिंग प्रक्रिया के माध्यम से बनता है, जिसमें एक लंबा कान का टुकड़ा और एक छोटा कान का टुकड़ा होता है, जिसमें दो कान के टुकड़े लगभग 90° का कोण बनाते हैं। इसका उपयोग हेक्सागोनल बोल्ट/नट्स के लिए किया जाता है, जो एक लंबे और एक छोटे कान के टुकड़े को मोड़कर एंटी-लूज़िंग प्राप्त करता है, और उच्च-कंपन, गतिशील भार और थर्मल विस्तार और संकुचन स्थितियों के लिए उपयुक्त है। यह संरचना विश्वसनीय यांत्रिक लॉकिंग प्राप्त करते हुए, नट या बोल्ट के सापेक्ष घुमाव को पूरी तरह से रोक सकती है।

< शैली = "पाठ-संरेखण: केंद्र;"> Tab Washers With Long And Short Tab

संरचनात्मक विशेषताएं

लंबे और छोटे टैब वाले टैब वॉशर की संरचनात्मक विशेषताएं इस प्रकार हैं:

(1) एकीकृत मुद्रांकन मोल्डिंग

लंबे और छोटे टैब वाले संपूर्ण टैब वॉशर कोल्ड स्टैम्पिंग प्रक्रिया के माध्यम से धातु की एक ही शीट से बनाए जाते हैं। इसमें कोई वेल्डिंग या अतिरिक्त घटक नहीं है, जिसके परिणामस्वरूप एक सरल संरचना, उच्च शक्ति और कम लागत होती है।

(2) डबल-कान डिज़ाइन (एक लंबा और एक छोटा)

लंबे और छोटे टैब वाले टैब वॉशर का मुख्य भाग गोलाकार होता है, और दो कान के टुकड़े बाहरी किनारे के साथ बाहर की ओर फैले होते हैं:

लघु टैब: लंबाई में छोटा

लंबा टैब: लंबाई में लंबा

दोनों कान के टुकड़े एक दूसरे से लगभग 90 डिग्री का कोण बनाते हैं।

(3) कान के टुकड़े की जड़ में एक तनाव मुक्ति संरचना होती है।

कान के टुकड़े और गोलाकार शरीर के बीच कनेक्शन बिंदु पर, झुकने के दौरान तनाव की एकाग्रता को कम करने और कान के टुकड़े को टूटने से बचाने के लिए गोल कोनों या थोड़ी चौड़ाई के संकुचन को डिज़ाइन किया गया है।

(4) बेलनाकार शरीर

शरीर की मोटाई एक समान होती है। शरीर पर कोई दांत या झुकी हुई सतह नहीं होती है और सतह आमतौर पर चिकनी होती है।

< शैली = "पाठ-संरेखण: केंद्र;"> Tab Washers With Long And Short Tab

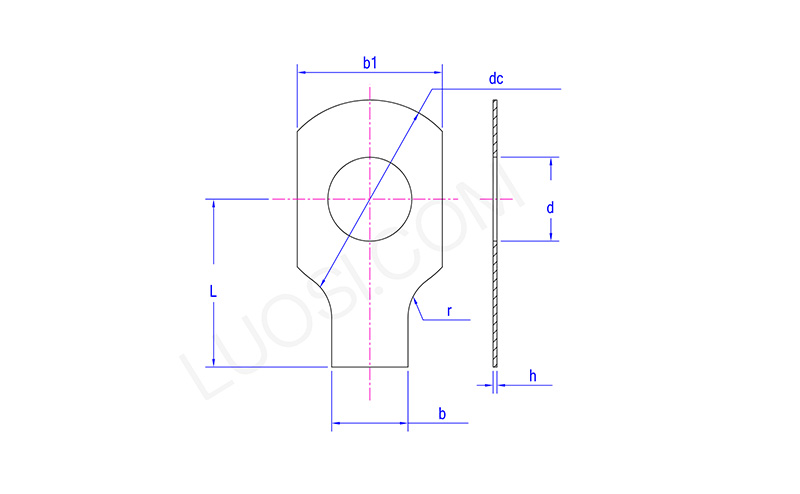

सोम	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
डी अधिकतम	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
डी मिनट	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
डीसी अधिकतम	10	14	17	19	22	26	32	32	40	45	45
डीसी मिनट	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल अधिकतम	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
बी 1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
