लंबे टैब और पंखों वाले टैब वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित लॉन्ग टैब और विंग्स वाले टैब वॉशर में एंटी-लूज़िंग फ़ंक्शन के मामले में अत्यधिक विश्वसनीयता है। निरंतर कंपन और प्रभाव की स्थिति में भी, वे एक अच्छी लॉकिंग स्थिति बनाए रख सकते हैं।

जांच भेजें

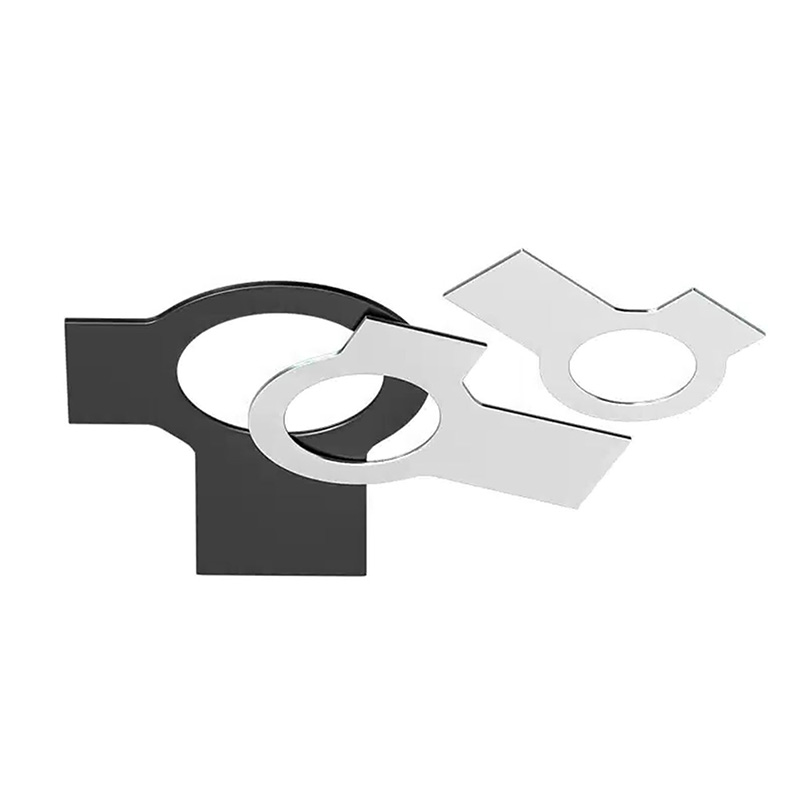

उत्पाद वर्णन

लॉन्ग टैब और विंग्स वाले टैब वॉशर का कार्य सिद्धांत घर्षण या लोच के बजाय शुद्ध यांत्रिक लॉकिंग पर आधारित है। मुख्य तंत्र दो कान के टुकड़ों को मोड़ना है, जिससे नट (या बोल्ट हेड) को वर्कपीस के सापेक्ष घूमने से रोका जा सके।

【1】विशिष्ट कार्यप्रक्रिया

(1) सामान्य स्थापना, कान टैब आरक्षित के साथ

लॉन्ग टैब और विंग्स वाले टैब वॉशर को बोल्ट पर रखें, फिर नट को कस लें। इस बिंदु पर, दोनों कान के टैब सीधे रहते हैं और मुड़े हुए नहीं होते हैं।

(2) छोटे कानों को मोड़ें और नट्स को लॉक करें

छोटे कानों को ऊपर की ओर मोड़ने के लिए सरौता का उपयोग करें, जिससे वे नट के एक तरफ कसकर चिपक जाएं। इसे घूमने से रोकने के लिए छोटे कानों को नट के तल पर टिका होना चाहिए।

(3) लंबे कानों को मोड़ें और टैब वॉशर को लंबे टैब और पंखों के साथ ठीक करें

लंबे कानों को नीचे या बगल में मोड़ें, ताकि वे वर्कपीस के किनारे को पकड़ सकें, वर्कपीस पर स्लॉट छेद में डालें या निश्चित फलाव के खिलाफ आराम करें।

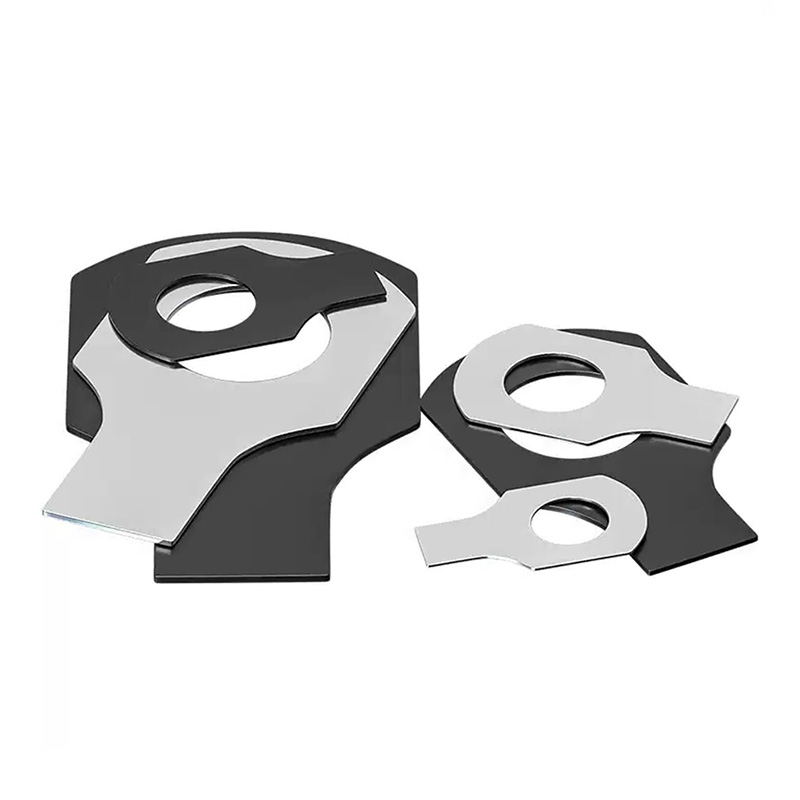

Tab Washers With Long Tab And Wings

【2】अंतिम प्रभाव निर्धारण

लंबे कान ने वॉशर को वर्कपीस पर लगा दिया, जिससे यह सुनिश्चित हो गया कि वॉशर घूम नहीं सकता।

छोटे कान नट और वॉशर को एक साथ बंद कर देते हैं, और नट घूम भी नहीं सकता।

चूंकि वॉशर और नट के बीच कोई सापेक्ष गति नहीं हो सकती, इसलिए बोल्ट कनेक्शन पूरी तरह से लॉक हो गया है।

【3】घर्षण-आधारित एंटी-लूज़िंग तंत्र से अंतर

घर्षण लॉक: यह प्रतिरोध पैदा करके घूर्णन को रोकता है। कंपन इस प्रतिरोध पर काबू पा सकता है और ढीलापन पैदा कर सकता है।

लंबे टैब और पंखों के साथ टैब वॉशर: प्रत्यक्ष भौतिक हस्तक्षेप के माध्यम से, जब तक कान का टुकड़ा मुड़ा हुआ या क्षतिग्रस्त नहीं होता, तब तक नट बिल्कुल नहीं घूमेगा। यह लॉकिंग तंत्र कंपन, स्नेहन या तापमान परिवर्तन से प्रभावित नहीं होता है।

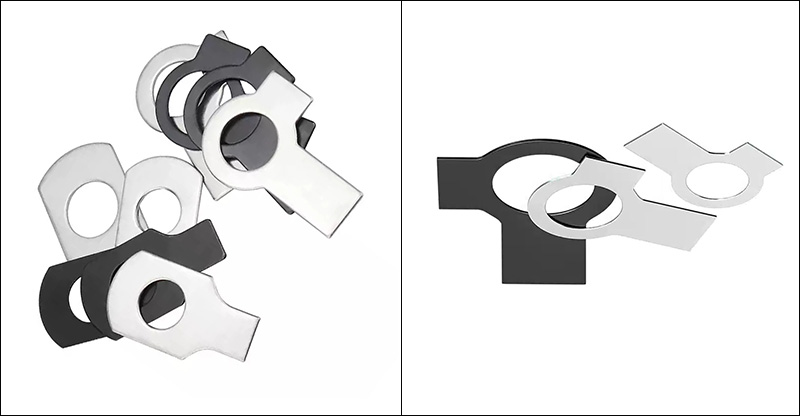

Tab Washers With Long Tab And Wings

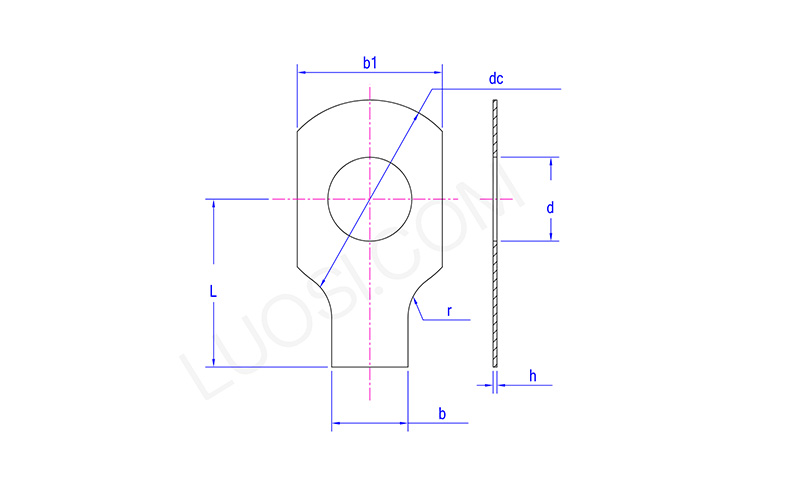

सोम	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
डी अधिकतम	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
डी मिनट	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
डीसी अधिकतम	10	14	17	19	22	26	32	32	40	45	45
डीसी मिनट	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल अधिकतम	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
बी 1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
