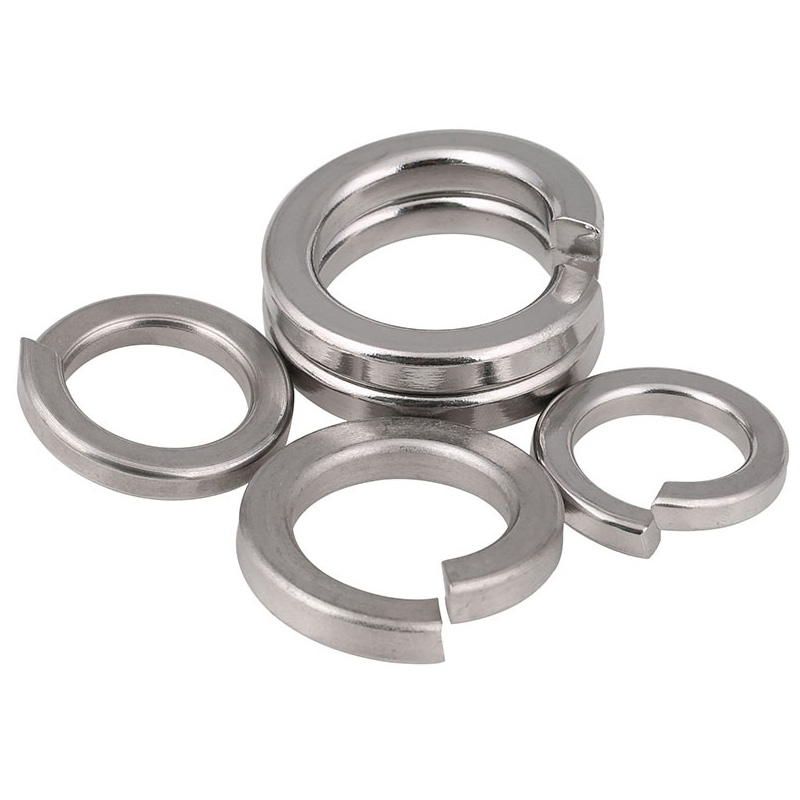

कॉलर लॉक वॉशर

अन्य प्रकार के एंटी-लूज़िंग भागों की तुलना में, ज़ियागुओ® फैक्ट्री द्वारा उत्पादित कॉलर लॉक वॉशर की मोटाई पतली होती है। जब उपयोग किया जाता है, तो वे अधिक जगह बचाते हैं और कम जगह घेरते हैं, जिससे वे कॉम्पैक्ट संरचनाओं के लिए उपयुक्त हो जाते हैं।

जांच भेजें

उत्पाद वर्णन

कॉलर लॉक वॉशर लॉकिंग प्रभाव का त्याग किए बिना जगह बचा सकता है, इसका कारण इसके कार्य से इसकी मोटाई और बाहरी व्यास डिजाइन का सटीक पृथक्करण है: संकीर्ण स्थानों में स्थापना की सुविधा के लिए बाहरी व्यास को छोटा बनाया जाता है, जबकि बाहरी व्यास को कम करने के बाद लॉकिंग बल के संभावित नुकसान के लिए भौतिक मुआवजे के रूप में मोटाई को मोटा बनाया जाता है।

मुख्य कारण: पतले बाहरी व्यास का मतलब पूरी तरह से पतला आकार नहीं है; बल्कि, यह एक "मोटा कोर और पतले किनारे" कॉन्फ़िगरेशन है।

(1) बाहरी व्यास (ओडी): छोटा

इसे ब्लाइंड होल में, आंतरिक हेक्सागोनल स्क्रू की पूंछ पर, या अन्य घटकों से घिरे सीमित क्षेत्रों में सुरक्षित रूप से स्थापित करें।

(2) मोटाई: मोटा

कॉलर लॉक वॉशर के बाहरी व्यास में कमी के कारण स्प्रिंग लोच के संभावित नुकसान की भरपाई करें, सुनिश्चित करें कि यह इंस्टॉलेशन सतह का समर्थन कर सकता है, और गारंटी देता है कि लॉकिंग बल कम नहीं हुआ है।

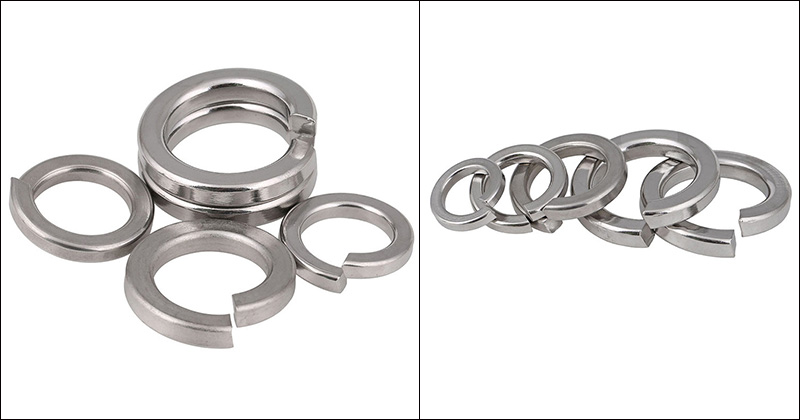

Collar Lock Washer

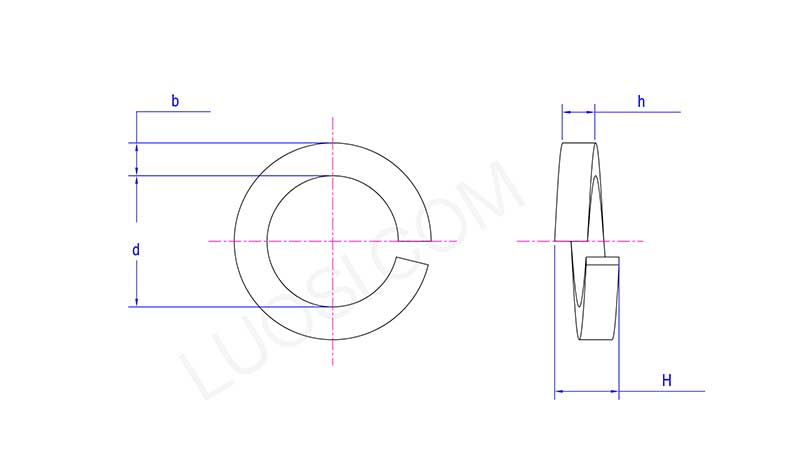

सोम	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
डी मिनट	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
डी अधिकतम	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
बी मिनट	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
बी अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
एच अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	9	10	11	12	13.6	15	17	18	20	21	22
एच अधिकतम	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

अंतरिक्ष-बचत के लिए विशिष्ट अनुप्रयोग परिदृश्य

कॉलर लॉक वॉशर फास्टनर का उपयोग मुख्य रूप से उन स्थितियों में किया जाता है जहां सीमित स्थानों के भीतर उच्च शक्ति एंटी-लूज़िंग की आवश्यकता होती है, खासकर जब सॉकेट हेड कैप स्क्रू के साथ संयोजन में उपयोग किया जाता है।

(1)ऑटोमोबाइल और रेसिंग कारें

वजन में कमी लाने और सुरक्षा सुनिश्चित करते हुए अत्यधिक विश्वसनीय कॉम्पैक्ट स्पेस जैसे इंजन, सस्पेंशन, पावरट्रेन आदि में उपयोग किया जाता है।

(2)एयरोस्पेस और सैन्य

विमान के इंजन, कॉकपिट और अन्य अवसरों में उपयोग किया जाता है जहां वजन और स्थान बहुत सीमित होते हैं। अत्यधिक परिस्थितियों में विश्वसनीयता सुनिश्चित करने के लिए कॉलर लॉक वॉशर का उपयोग अक्सर इंजन, फ्यूजलेज और लैंडिंग गियर की असेंबली में किया जाता है। इसके अतिरिक्त, इस प्रकार के वॉशर का उपयोग अक्सर सैन्य वाहनों, हेलीकॉप्टरों और लड़ाकू विमानों में कई बन्धन अनुप्रयोगों में भी किया जाता है।

(3) सटीक मशीनरी और औद्योगिक स्वचालन

सटीक प्रसंस्करण उपकरण, औद्योगिक मशीनों, रोबोट जोड़ों और स्वचालित असेंबली लाइनों जैसे तंग-अंतरिक्ष गियर में उपयोग किया जाता है। क्योंकि बाहरी व्यास छोटा है, यह आसानी से फिट बैठता है जहां स्थान सीमित है और उच्च संरेखण सटीकता को संभालता है जिसके लिए सटीक असेंबली की आवश्यकता होती है।

(4) इलेक्ट्रिकल और इलेक्ट्रॉनिक्स

इलेक्ट्रॉनिक उपकरणों, कनेक्टर्स, पैनलों और इसी तरह के स्थानों के अंदर उपयोग किया जाता है। यह कॉलर लॉक वॉशर आपको अतिरिक्त वॉशर की आवश्यकता के बिना ठोस लॉकिंग प्रदान करता है - कंपन के तहत चीजों को कसकर रखने का एक कॉम्पैक्ट तरीका।

(5) भारी उद्योग और निर्माण

भारी मशीनरी, निर्माण उपकरण और संरचनात्मक इस्पात कार्य में, इस वॉशर का कॉम्पैक्ट आकार इसे उन इंजीनियरों के लिए एक पसंदीदा विकल्प बनाता है जिन्हें भरोसेमंद कंपन प्रतिरोध और एंटी-लूज़िंग की आवश्यकता होती है।

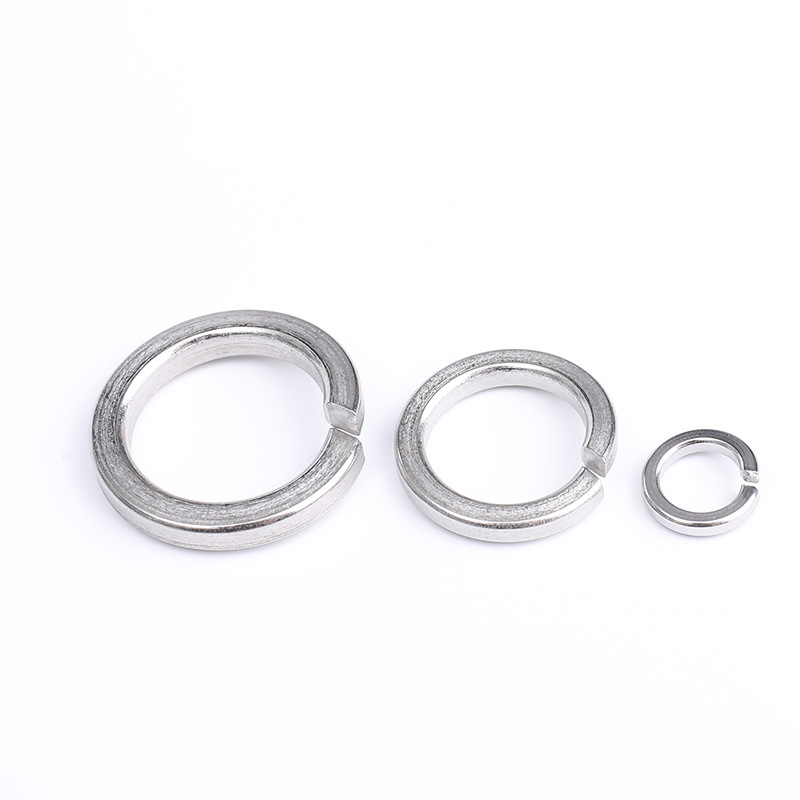

Collar Lock Washer
