DIN137A घुमावदार स्प्रिंग वॉशर

ज़ियाओगुओ® फ़ैक्टरी द्वारा निर्मित DIN137A कर्व्ड स्प्रिंग वॉशर का डिज़ाइन अद्वितीय है। यह डिज़ाइन बीयरिंग जैसे घटकों के बीच स्थिर अक्षीय प्रीलोड बल प्रदान कर सकता है, अक्षीय निकासी को समाप्त कर सकता है, वॉशर को हिलने से रोक सकता है, और इस प्रकार समग्र उपयोग को प्रभावित करने से बचा सकता है।

जांच भेजें

उत्पाद वर्णन

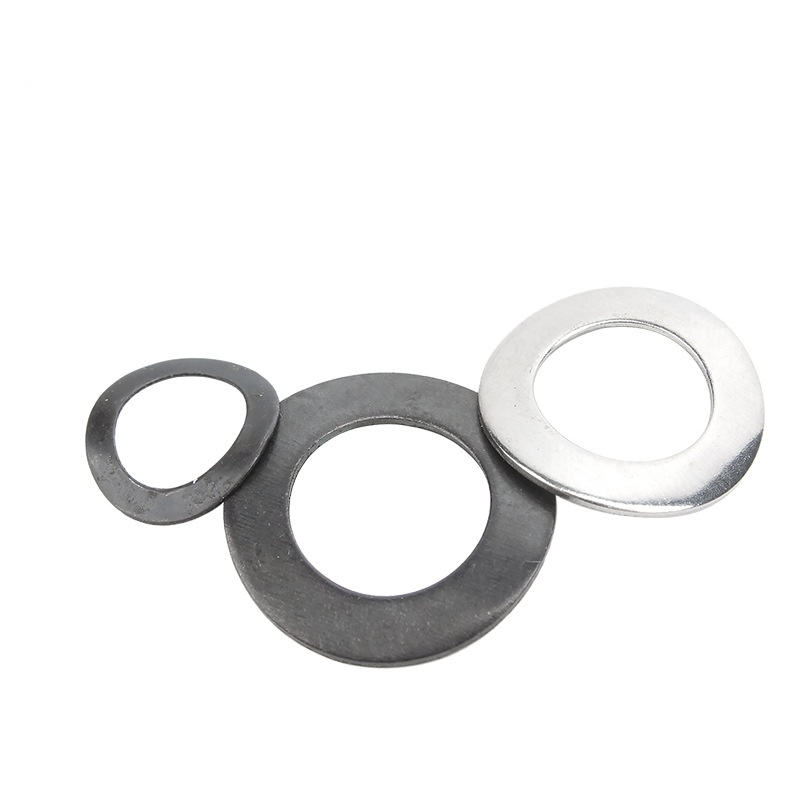

DIN137A कर्व्ड स्प्रिंग वॉशर एक एकल या एकाधिक चाप-आकार की झुकने वाली संरचना वाला एक लोचदार धातु गैस्केट है। यह अपने स्वयं के चाप विरूपण के माध्यम से लोचदार प्रीलोड बल उत्पन्न करता है और बोल्ट और नट के नीचे इकट्ठा किया जाता है। इसका उपयोग फास्टनरों के कनेक्शन में अंतर को खत्म करने, प्रीलोड बल बनाए रखने, थर्मल विस्तार या पहनने की भरपाई करने और मध्यम कंपन का विरोध करने के लिए किया जाता है।

नाम	DIN137A घुमावदार स्प्रिंग वॉशर
सामग्री	स्टेनलेस स्टील/मिश्र धातु इस्पात/कार्बन स्टील/पीतल/स्प्रिंग स्टील
मानकों	DIN137A
धागा	मीट्रिक/मीट्रिक
आकार	एम2-एम12
खत्म करना	जिंक/काला/प्राकृतिक/अन्य
अनुकूलन	हाँ
नमूना	हाँ

संरचना परिचय

DIN137A कर्व्ड स्प्रिंग वॉशर की संरचना कैसी दिखती है? सरल शब्दों में, यह एक चाप आकार वाली एक छोटी धातु की अंगूठी है।

【समग्र आकार】

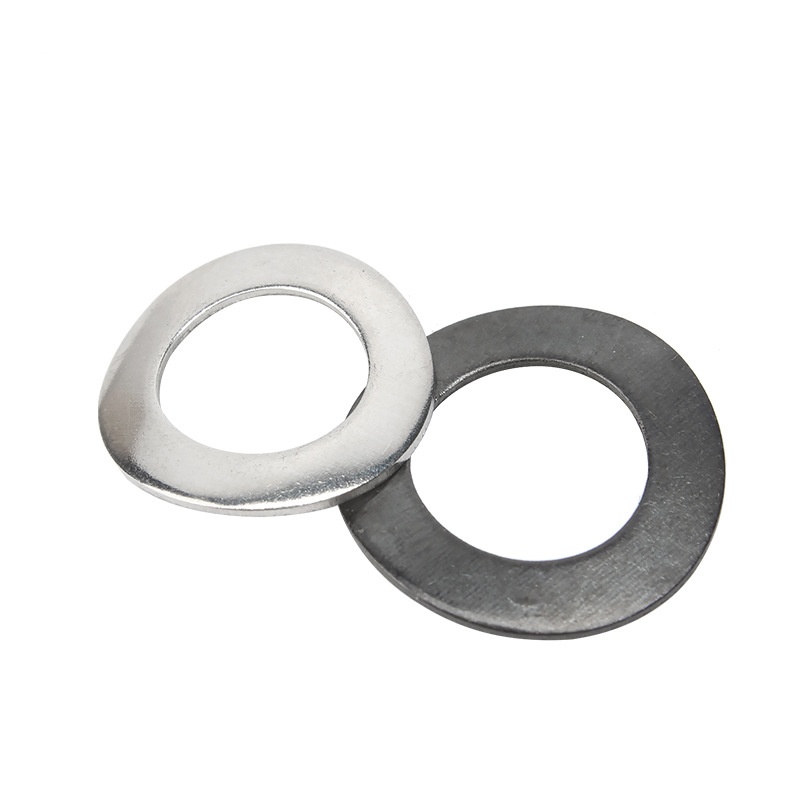

DIN137A कर्व्ड स्प्रिंग वॉशर एक नियमित फ्लैट वॉशर नहीं है। यदि आप इसे अपने हाथ में पकड़ेंगे तो आप देखेंगे कि यह सपाट न रहकर अपने आप बाहर की ओर उभरा हुआ है। इसके उभार के तरीके के आधार पर, मुख्य रूप से दो संरचनाएँ होती हैं:

(1) एकल-तरंग चाप आकार (एक छोटे मेहराबदार पुल की तरह)

पूरे वॉशर में एक एकल चाप का आकार होता है, जिसमें मध्य ऊंचा होता है और किनारे नीचे होते हैं, जो एक मिनी आर्क ब्रिज जैसा दिखता है। स्वतंत्र अवस्था में इसकी प्राकृतिक ऊंचाई इसकी मोटाई से कहीं अधिक होती है। जब इसे चपटा किया जाता है, तो यह एक रिवर्स थ्रस्ट उत्पन्न करेगा।

(2) मल्टी-वेव (लहराती आलू के चिप्स की तरह)

वॉशर में दो या उससे भी अधिक तरंगें होती हैं, जिनमें चोटियाँ और घाटियाँ बारी-बारी से और परिधि के चारों ओर घूमती रहती हैं। जब इस संरचना को संपीड़ित किया जाता है, तो विरूपण एक एकल तरंग जितना महत्वपूर्ण नहीं होता है, लेकिन लोच अधिक समान होती है।

ये दोनों प्रकार के वॉशर पूर्ण गोलाकार छल्ले हैं, जिनके बीच में एक छेद है और किनारों के आसपास कोई कट नहीं है। सामग्री की मोटाई हर जगह समान है।

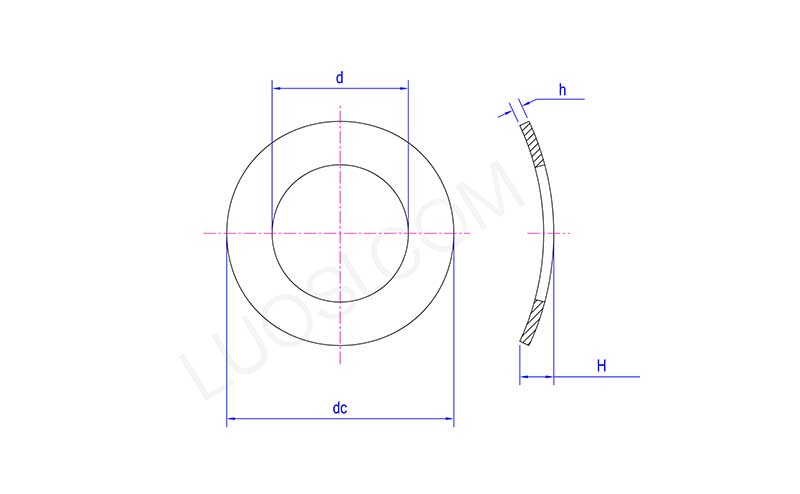

DIN137A Curved Spring Washer

सोम	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
डी मिनट	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
डी अधिकतम	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
डीसी मिनट	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
डीसी अधिकतम	4.5	5.5	6	8	10	11	15	18
एच मि	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
एच अधिकतम	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【मुख्य संरचनात्मक भाग】

(1) चाप के आकार का समोच्च (कोर)

गैस्केट अपनी स्वतंत्र अवस्था में समतल नहीं है; इसके बजाय, यह गोलाकार दिशा में एक एकल चाप सतह (एक आर्च ब्रिज की तरह) या कई लहरें (लहरों की तरह) प्रस्तुत करता है।

यह घुमावदार/लहर आकार लोच का स्रोत है।

(2) क्लोज्ड-लूप नॉन-कटिंग

DIN137A कर्व्ड स्प्रिंग वॉशर बिना किसी सर्पिल कट के एक पूर्ण रिंग है।

(3)समान मोटाई अनुभाग

गैसकेट की मोटाई पूरी परिधि में एक समान होती है, बिना किसी क्रमिक परिवर्तन या स्थानीय पतलेपन के।

(4)बाहरी व्यास से भीतरी व्यास का अनुपात

बाहरी व्यास और भीतरी व्यास का अनुपात वॉशर की कठोरता और सहायक क्षेत्र को प्रभावित करता है।
