डबल फ़ोल्ड वेज लॉक वॉशर

ज़ियागुओ® फैक्ट्री द्वारा निर्मित डबल फोल्ड वेज लॉक वॉशर में डबल-लेयर संरचना और डुअल-लॉकिंग डिज़ाइन है। पारंपरिक पारंपरिक एंटी-लूज़िंग फास्टनरों की तुलना में, उनका प्रदर्शन बहुत बेहतर है।

जांच भेजें

उत्पाद वर्णन

डबल फोल्ड वेज लॉक वॉशर एक उन्नत और उच्च प्रदर्शन वाला एंटी-लूज़िंग फास्टनर है। यह घर्षण पर निर्भर पारंपरिक पद्धति के बजाय एक अद्वितीय वेज लॉकिंग तकनीक का उपयोग करता है। यह एक डबल-लेयर फोल्डेड वेज संरचना को अपनाता है, जिसमें दोनों तरफ दाँतेदार सतह होती है। वास्तव में, यह बिल्कुल समान वाशरों की एक जोड़ी (दो टुकड़े) से बना है। प्रत्येक वॉशर की अनूठी संरचना उसके उत्कृष्ट एंटी-लूज़िंग प्रदर्शन को प्राप्त करने की कुंजी है।

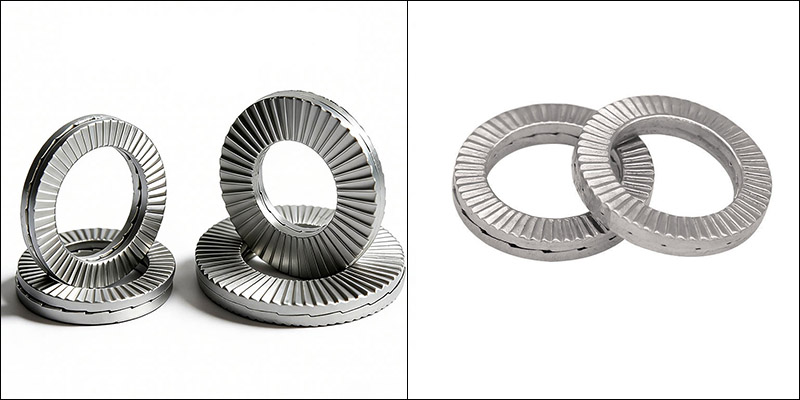

Double Fold Wedge Lock Washer

संरचनात्मक विशेषताएँ

डबल फोल्ड वेज लॉक वॉशर की मुख्य संरचनात्मक विशेषता इसके दो गास्केट के डिजाइन में निहित है, जिसमें आंतरिक और बाहरी सतहें क्रमशः लॉकिंग और फिक्सेशन का कार्य करती हैं।

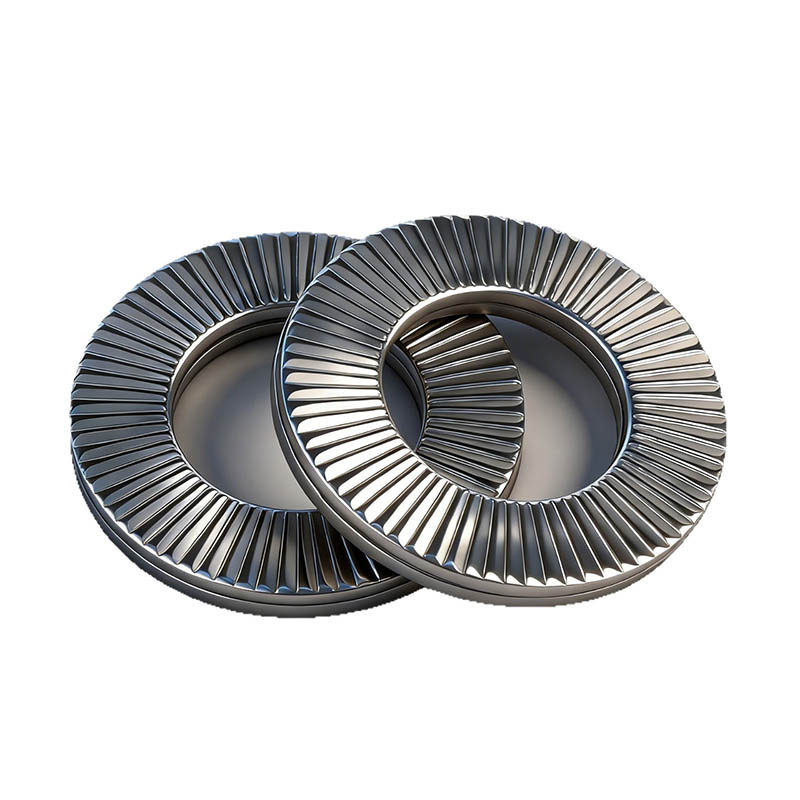

(1) युग्मित वॉशर

दो समान गास्केट को मिलाकर एक सेट बनाया जाता है। यह डिज़ाइन पारंपरिक सिंगल-पीस फॉर्म से अलग है। लॉकिंग सिस्टम बनाने के लिए उत्पादन के दौरान दो गास्केट को पहले से जोड़ा जाता है। इस सममित डिज़ाइन का पुन: उपयोग किया जा सकता है और अलग होने पर गैस्केट को नुकसान नहीं पहुंचेगा।

(2) रेडियल उभरी हुई सतह

ये उभरे हुए पैटर्न डबल फोल्ड वेज लॉक वॉशर के किनारे हैं जो नट, बोल्ट के सिर या जुड़े घटक की सतह के सीधे संपर्क में आते हैं। सतह पर बारीक रेडियल उभरे हुए पैटर्न/डेंटिकल्स हैं। वे मुख्य रूप से इस सतह पर डबल फोल्ड वेज लॉक वॉशर को ठीक करने, इसे जगह पर "लॉक" करने और उनके बीच किसी भी फिसलन को रोकने का काम करते हैं।

(3) त्रिकोणीय दांत की सतह

यह गैस्केट के विपरीत दिशा में संभोग सतह है। आंतरिक सतह पच्चर के आकार की दांत की सतहों से बनी होती है जो परिधि के साथ समान रूप से वितरित होती है, एक कैम के समान होती है और इसे "पच्चर के आकार के दांत" या "झुकी हुई दांत की सतह" के रूप में भी जाना जाता है।

Double Fold Wedge Lock Washer

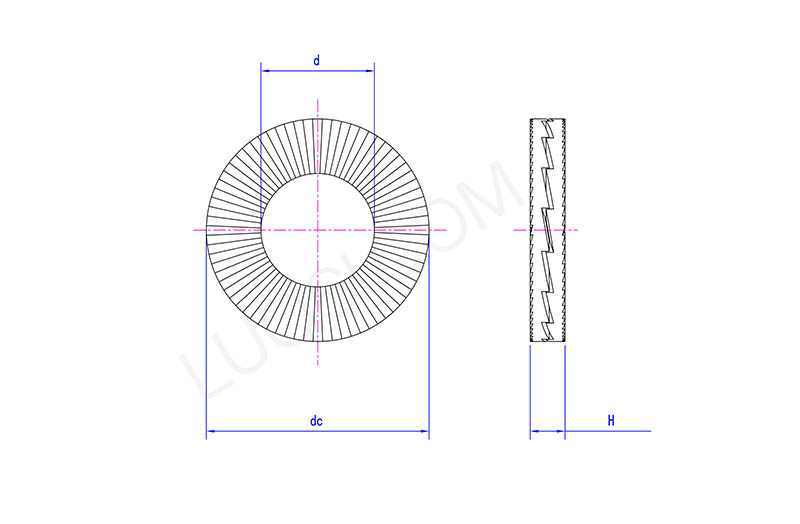

सोम	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
डी अधिकतम	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
डी मिनट	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
डीसी अधिकतम	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
डे मिनट	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
एच अधिकतम	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
एच मि	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
