दो फ़ोल्ड वाले सेल्फ लॉकिंग बड़े वॉशर

दो गुना सेल्फ लॉकिंग बड़े वॉशर स्थापित करना काफी सरल है। बस सुनिश्चित करें कि बड़े दांतों वाली सतह ठीक से संरेखित है और सही स्थिति में रखी गई है, और फिर प्रक्रिया को पूरा करने के लिए बोल्ट या नट को मानक टॉर्क तक कस लें। इसकी स्थापना के लिए जटिल तकनीकों या महंगे उपकरणों की आवश्यकता नहीं है, लेकिन 100% प्रदर्शन प्राप्त करने के लिए कई प्रमुख बिंदु हैं जिन पर ध्यान दिया जाना चाहिए।

(1) स्थापना से पहले तैयारी

वर्कपीस की सफाई: सुनिश्चित करें कि बोल्ट, नट, दो गुना सेल्फ लॉकिंग बड़े वॉशर और जुड़े हिस्सों की संपर्क सतहें साफ, सपाट, तेल के दाग, जंग या गड़गड़ाहट से मुक्त हों।

जांचे जाने वाले वॉशर की संख्या: उपयोग के समय उनका उपयोग जोड़े में किया जाना चाहिए (दो टुकड़े एक सेट बनाते हैं)।

स्थापना सतह के प्रकार की जाँच करें: चाहे वह थ्रू-होल या ब्लाइंड-होल कॉन्फ़िगरेशन हो और वॉशर की संख्या निर्धारित करें।

(2)वॉशर रखें

वॉशर के जोड़े निकालें और सुनिश्चित करें कि "बड़े दांतेदार सतह (पच्चर के आकार की सतह)" एक दूसरे के सामने हों। उन्हें गलत क्रम में विभाजित या स्थापित न करें।

(3) थ्रू होल और ब्लाइंड होल के बीच अंतर करें

ब्लाइंड होल/बोल्ट कनेक्शन: बस दो फोल्ड वाले सेल्फ लॉकिंग बड़े वॉशर की एक जोड़ी की आवश्यकता होती है, जो बोल्ट हेड और कनेक्टेड घटक के बीच रखा जाता है। नट को दूसरी तरफ कस दिया जाता है।

थ्रू-होल / बोल्ट-नट असेंबली: उपयोग में होने पर, दो जोड़ी दो फोल्ड वाले सेल्फ लॉकिंग बड़े वॉशर की आवश्यकता होती है। एक जोड़ी बोल्ट हेड के नीचे रखी जाती है, और दूसरी जोड़ी नट के नीचे रखी जाती है।

(4) उचित संपर्क सुनिश्चित करें

सुनिश्चित करें कि वॉशर के बाहरी तरफ रेडियल दांत की सतह बोल्ट हेड (या नट) के एक तरफ के संपर्क में है, और दूसरी तरफ जुड़े घटक की सतह के संपर्क में है।

(5) कस लें

टॉर्क रिंच का उपयोग करें और संबंधित टॉर्क मान के अनुसार फास्टनरों को कस लें।

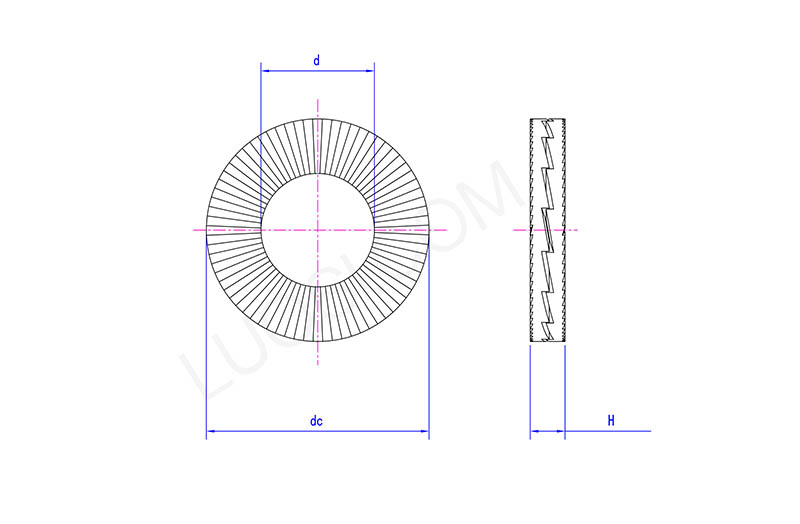

सोम	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
डी अधिकतम	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
डी मिनट	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
डीसी अधिकतम	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
डे मिनट	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
एच अधिकतम	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
एच मि	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

क्या इसका पुन: उपयोग किया जा सकता है?

दो गुना सेल्फ लॉकिंग बड़े वॉशर आमतौर पर पुन: उपयोग किए जा सकते हैं। उपकरण से निकाले जाने के बाद, गैस्केट के दोनों टुकड़ों का अच्छी तरह से निरीक्षण किया जाना चाहिए।

पुन: उपयोग की अनुमति के लिए शर्तें: यदि आंतरिक रिंग पर बड़े दांतों की सतह और बाहरी तरफ रेडियल दांतों में कोई अत्यधिक घिसाव नहीं है, कोई दिखाई देने वाली विकृति नहीं है, कोई दरार या क्षति नहीं है, तो उन्हें साफ किया जा सकता है और पुनः स्थापित किया जा सकता है।

प्रतिस्थापन की आवश्यकता वाली स्थिति: यदि निरीक्षण से स्पष्ट टूट-फूट या क्षति का पता चलता है, तो अपर्याप्त लॉकिंग बल को रोकने के लिए वॉशर का एक नया सेट तुरंत बदला जाना चाहिए।
