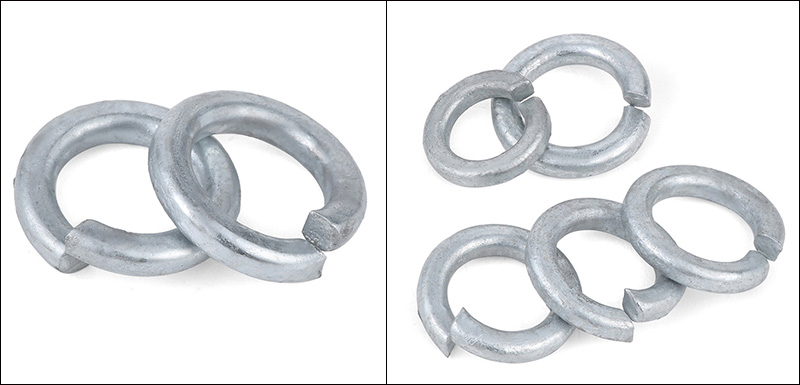

भारी स्प्लिट लॉक वॉशर

ज़ियागुओ® द्वारा प्रदान किए गए हेवी स्प्लिट लॉक वॉशर नमूने संबंधित विशिष्टताओं के साथ प्रत्येक ग्राहक के विभिन्न मानकों को पूरा कर सकते हैं। सामग्री भी वैकल्पिक है, और उन्हें मजबूत बहुमुखी प्रतिभा के साथ अधिकांश उद्योगों में लागू किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

हेवी स्प्लिट लॉक वॉशर के लिए सामग्री चुनते समय, तीन मुख्य कारकों पर विचार करने की आवश्यकता है: उपयोग का माहौल (चाहे वह आर्द्र हो या संक्षारक), बोल्ट की ताकत ग्रेड, और लागत।

(1) सबसे अधिक उपयोग की जाने वाली सामग्री: कार्बन स्टील (स्प्रिंग स्टील) + सतह उपचार

हेवी स्प्लिट लॉक वॉशर के लिए मानक सामग्री स्प्रिंग स्टील (जैसे 65Mn, 70 स्टील, C67S) है, जिसमें अच्छी लोच और उच्च कठोरता (HRC 42-50) है। हालाँकि, नंगे स्टील में जंग लगने का खतरा होता है, इसलिए उनमें से लगभग सभी को सतह उपचार से गुजरना पड़ता है।

सतह का उपचार	उपयुक्त परिदृश्य	लाभ

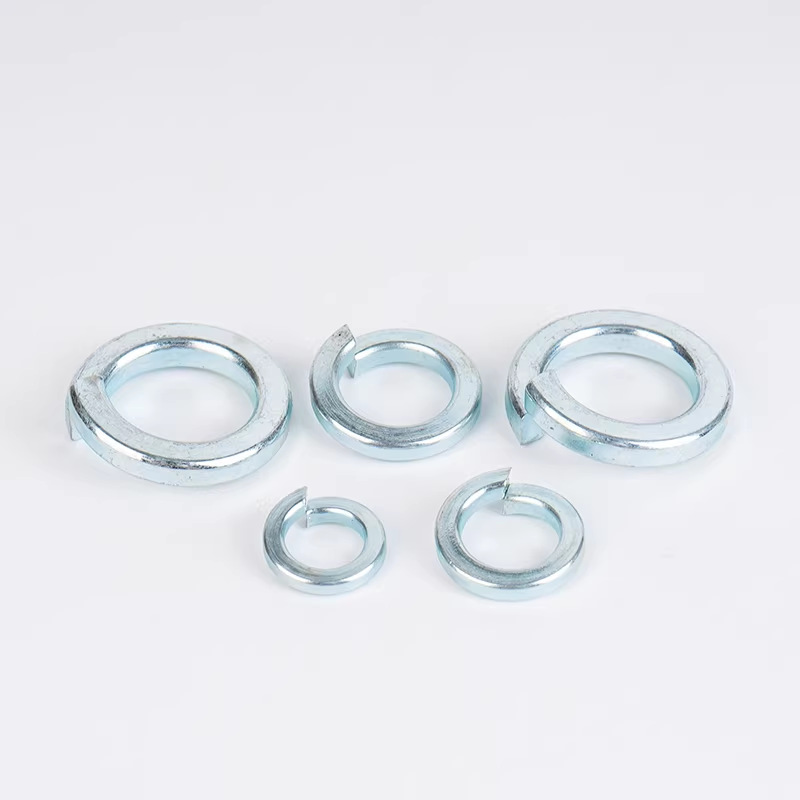

जस्ती (पीला जस्ता/नीला-सफेद जस्ता)	इनडोर शुष्क वातावरण, सामान्य उद्योग	सबसे सस्ता, अच्छी बहुमुखी प्रतिभा के साथ
डैक्रोमेट (जस्ता-एल्यूमीनियम कोटिंग)	आउटडोर, वाहन चेसिस, उच्च आर्द्रता और उच्च नमक वातावरण	कोई हाइड्रोजन उत्सर्जन नहीं, नमक स्प्रे 500-1000+ घंटे
यांत्रिक गैल्वनीकरण	उच्च शक्ति वाले बोल्ट (10.9/12.9 ग्रेड)	कोई हाइड्रोजन उत्सर्जन नहीं, एकसमान कोटिंग

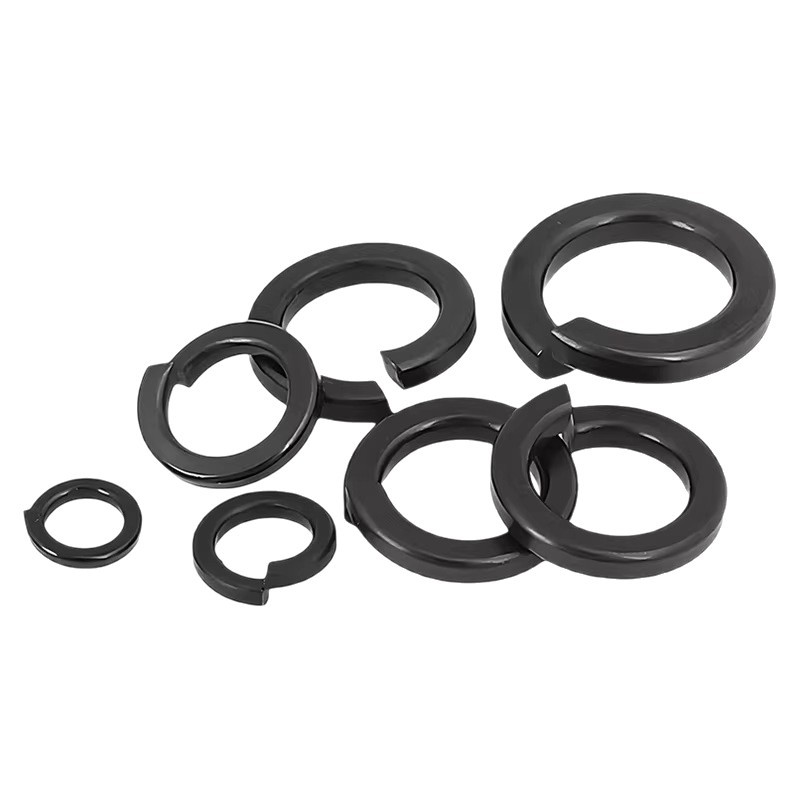

ब्लैक ऑक्साइड	सटीक संयोजन, इनडोर सुखाने, दिखने में काला	कोई हाइड्रोजन उत्सर्जन नहीं, आयामों में लगभग कोई परिवर्तन नहीं
phosphating	स्नेहन या कोटिंग की आवश्यकता वाले अनुप्रयोगों के लिए	कोई हाइड्रोजन उत्सर्जन नहीं, उत्कृष्ट तेल भंडारण क्षमता

(2) स्टेनलेस स्टील सामग्री (जंग की रोकथाम के लिए प्राथमिकता)

यदि हेवी स्प्लिट लॉक वॉशर पानी, आर्द्र हवा, रसायन या नमक स्प्रे के संपर्क में आएंगे, तो बस स्टेनलेस स्टील चुनें।

सामग्री	संक्षारण प्रतिरोध	लागू वातावरण	लागत
A2 (304 स्टेनलेस स्टील)	सामान्य संक्षारण प्रतिरोध	नम वातावरण, बाहर और खाद्य उपकरणों के लिए आम	मध्यम
ए4 (316 स्टेनलेस स्टील)	क्लोराइड आयनों के लिए प्रतिरोधी (खारा पानी, समुद्र तटीय, रासायनिक उद्योग)	अपतटीय प्लेटफार्म, जहाज, रासायनिक संयंत्र	उच्च

(3) बोल्ट शक्ति ग्रेड

हैवी स्प्लिट लॉक वॉशर की कठोरता बोल्ट से मेल खाने की जरूरत है। बहुत नरम वॉशर कुचल दिया जाएगा, जबकि बहुत सख्त वॉशर बोल्ट को नुकसान पहुंचा सकता है।

(4) विशेष वातावरण

①उच्च तापमान (>300°C) पर, नियमित स्प्रिंग स्टील अपनी लोच खो देता है। इस मामले में, गर्मी प्रतिरोधी मिश्र धातु (जैसे इनकोनेल) या डिस्क-आकार वाले वॉशर का उपयोग करें, या वॉशर का बिल्कुल भी उपयोग न करें।

②अत्यंत कम तापमान (-50°C और नीचे) पर, पारंपरिक कार्बन स्टील भंगुर हो जाता है। इसलिए, स्टेनलेस स्टील A2/A4 का चयन किया जाना चाहिए।

③मजबूत चुंबकीय क्षेत्र के पास, लौहचुंबकीय सामग्री (साधारण कार्बन स्टील) का उपयोग नहीं किया जा सकता है। इसके बजाय, पीतल या स्टेनलेस स्टील (कमजोर चुंबकत्व के साथ) चुनें।

④चालकता के लिए, स्टेनलेस स्टील या गैल्वनाइज्ड कार्बन स्टील से बने टूथ-लॉकिंग गैस्केट (बाहरी दांत/आंतरिक दांत) चुनें।

⑤भोजन/दवा, स्टेनलेस स्टील A2 या A4, निष्क्रियता उपचार

अक्सर पूछे जाने वाले प्रश्न

(1) मानक स्प्लिट लॉक वॉशर की तुलना में हेवी स्प्लिट लॉक वॉशर के मुख्य लाभ क्या हैं?

इसका लाभ इसकी अधिक भार क्षमता और स्थायित्व में निहित है। इसका बाहरी व्यास बड़ा है, इसकी मोटाई अधिक है, और इसका असर क्षेत्र व्यापक है, जो इसे उच्च कसने वाले टॉर्क का सामना करने में सक्षम बनाता है।

(2) क्या इसका उपयोग ग्रेड 10.9 और 12.9 के उच्च शक्ति वाले बोल्ट के साथ किया जा सकता है?

हां, लेकिन इसकी सीमाएं हैं और इसकी अनुशंसा नहीं की जाती है।

(3) क्या भारी वॉशर का पुन: उपयोग किया जा सकता है?

इसका पुन: उपयोग न करने की दृढ़तापूर्वक सलाह दी जाती है। क्योंकि इसकी पहली स्थापना के दौरान भारी गैसकेट में महत्वपूर्ण विकृति आ गई है, और इसके तेज किनारे घिस गए हैं और क्षतिग्रस्त हो गए हैं।

(4) इसे उच्च-कंपन उपकरणों पर उपयोग करना क्यों पसंद किया जाता है?

क्योंकि इसे विशेष रूप से गंभीर कंपन, झटके और उच्च गतिशील भार का सामना करने के लिए डिज़ाइन किया गया है।

(5) क्या स्थापित करते समय फ्लैट वॉशर का एक साथ उपयोग करना आवश्यक है?

सामान्यतः यह आवश्यक नहीं है. वॉशर को मूल रूप से लॉकिंग प्रभाव प्राप्त करने के लिए दोनों तरफ की सतहों को सीधे इंटरलॉक करने के लिए डिज़ाइन किया गया था। बीच में एक फ्लैट वॉशर डालने से इसकी सामान्य इंटरलॉकिंग में बाधा आएगी और यह अधिक आसानी से ढीला हो सकता है।

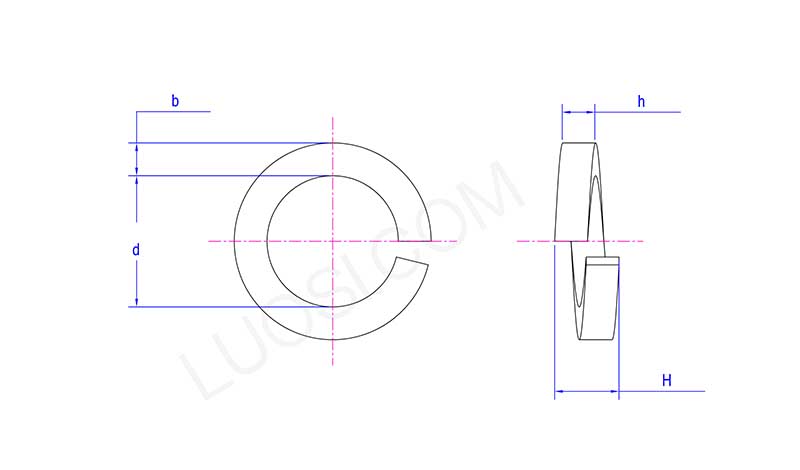

Heavy Split Lock Washers

सोम	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
डी मिनट	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
डी अधिकतम	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
बी मिनट	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
बी अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
एच अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	9	10	11	12	13.6	15	17	18	20	21	22
एच अधिकतम	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
