हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट

आपूर्तिकर्ता ज़ियाओगुओ® का हाल ही में सबसे लोकप्रिय उत्पाद - हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट.एम6 से एम16, कठोर धागे को प्री-टैपिंग के बिना कंक्रीट में काटा जाता है। फ्लैंज हेड वॉशर को बचाता है और ढीला होने से बचाता है। कोई विस्तार तनाव नहीं, इसलिए आप इसे किनारों के पास रख सकते हैं। तेज़ शिपिंग के लिए स्टॉक में है।

जांच भेजें

उत्पाद वर्णन

आपूर्तिकर्ता ज़ियागुओ® के हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट के मुख्य भौतिक पैरामीटर निम्नलिखित हैं, जो एम6 से एम16 तक के सामान्य विनिर्देशों पर लागू होते हैं।

(1) नाममात्र व्यास और लंबाई सीमा

नाममात्र व्यास (डी)	सामान्य लंबाई (एल)	प्रभावी धागे की लंबाई	सिर की ऊंचाई	निकला हुआ किनारा व्यास
एम6	40,50,60,70,80,100 मिमी	≈L-10mm	4.5-5.0 मिमी	12-13 मिमी
एम8	50,60,70,80,90,100,120,150 मिमी	≈L-12mm	5.5-6.0 मिमी	16-17मिमी
एम10	60,75,80,90,100,120,150 मिमी	≈L-15mm	7.0-7.5मिमी	19-20 मिमी
एम12	80,100,120,150,180,200 मिमी	≈L-18mm	8.5-9.0 मिमी	22-24 मिमी
एम16	100,120,150,180,200 मिमी	≈L-22mm	11-12 मिमी	28-30 मिमी

यदि लंबाई 200 मिमी से अधिक है, तो हम इसे अनुकूलित कर सकते हैं, लेकिन एंकरिंग गहराई को फिर से सत्यापित करने की आवश्यकता है।

(2) सामग्री और कठोरता

सामग्री	मॉडल संख्या	सतह की कठोरता (एचआरसी)	कोर कठोरता (एचआरसी)	भूतल उपचार के विकल्प
कार्बन स्टील	10बी21	52-58	32-40	इलेक्ट्रो-गैल्वनाइजिंग (5-8 माइक्रोमीटर), पीला जस्ता, मैकेनिकल गैल्वनाइजिंग, डैक्रोमेट कोटिंग
स्टेनलेस स्टील A2	304	45-50	25-30	प्राकृतिक निष्क्रियता, इलेक्ट्रोलाइटिक पॉलिशिंग
स्टेनलेस स्टील A4	316	45-50	25-30	मूल रंग निष्क्रियता

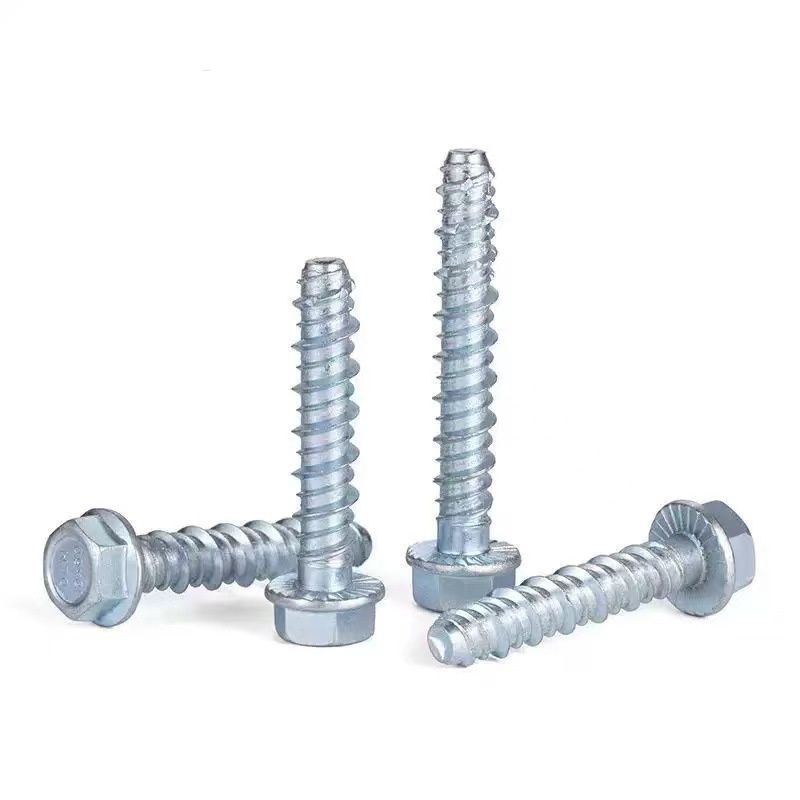

Hex Flange Head Self Tapping Concrete Anchor Bolt

संरचना द्वारा लाए गए लाभ

पाइप का विस्तार करके नहीं, बल्कि धागों द्वारा स्वयं-जोड़ने से - हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट का संरचनात्मक आकर्षण। एंकर बोल्ट एक सुपर-बड़े स्क्रू की तरह दिखता है, लेकिन यह सामान्य विस्तार बोल्ट से पूरी तरह से अलग है।

(1) अंतर्निर्मित गैस्केट + दांत

हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट का फ्लैंज एक अभिन्न गठित गैसकेट है और यह कभी नहीं निकलेगा। फ्लैंज के नीचे, छोटे दांतों की एक अंगूठी भी होती है। कसने पर, वे स्टील प्लेट या गैस्केट में घुस जाएंगे, और मशीन के संचालन के दौरान ढीले नहीं होंगे।

(2) धागे चाकू की तरह सख्त होते हैं।

थ्रेडेड भाग जिसकी सतह सख्त हो गई है वह छेनी जितना कठोर है। इसे पहले से ड्रिल किए गए छेद में डालें। थ्रेडेड साइड का ब्लेड मैचिंग आंतरिक थ्रेड बनाने के लिए कंक्रीट को खुरचेगा, और फिर यह सुरक्षित रूप से पकड़ लेगा। यह अलग होने के लिए बाहर की ओर विस्तारित नहीं होता है। इसके बजाय, यह धागों की इंटरलॉकिंग पर निर्भर करता है, इसलिए यह कंक्रीट में दरार नहीं डालेगा।

(3) पूरा धागा

फ़्लैंज के नीचे से सिरे तक, यह पूरी तरह से थ्रेडेड है। इसे जितना गहरा स्क्रू किया जाएगा, कंक्रीट में काटने वाले धागे की लंबाई उतनी ही लंबी होगी, और उत्थान प्रतिरोध उतना ही मजबूत होगा।

(4) तीव्र-नुकीला मार्गदर्शन, कोई विचलन नहीं

अंत में एक छोटा शंक्वाकार टिप होता है, जो एक पायलट ड्रिल जैसा दिखता है। छेद में रखे जाने के बाद, नुकीला सिरा छेद के निचले भाग पर दबाता है, जिससे यह सुनिश्चित होता है कि हेक्स फ्लैंज हेड सेल्फ टैपिंग कंक्रीट एंकर बोल्ट दीवार की सतह के लंबवत है और कसने पर झुका हुआ नहीं होगा।

(5) बार-बार उपयोग के लिए समर्थन

यदि कोई समस्या होती है, तो इस एंकर बोल्ट को रिंच का उपयोग करके पूरी तरह से हटाया जा सकता है, पुनः स्थापित किया जा सकता है और फिर पुनः स्थापित किया जा सकता है। यह उन स्थितियों के लिए विशेष रूप से उपयुक्त है जहां बोल्ट को कई बार अलग करने और फिर से जोड़ने की आवश्यकता होती है।

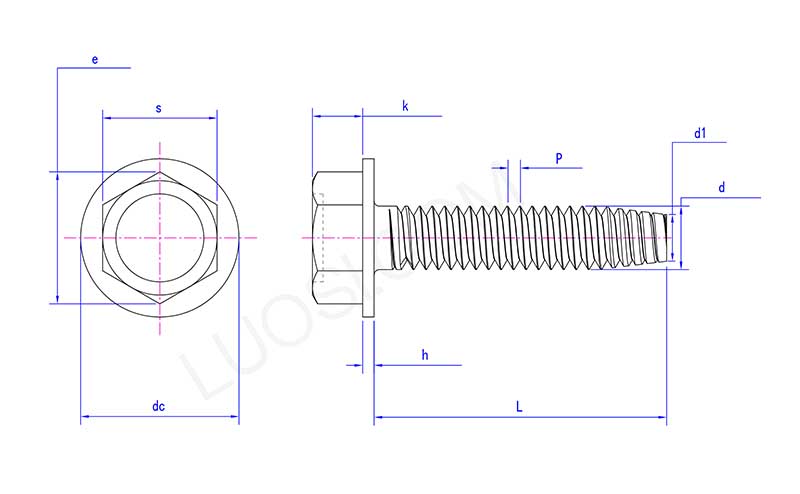

Hex Flange Head Self Tapping Concrete Anchor Bolt

सोम	#2	#3
P	56	48
एस अधिकतम	0.125	0.125
एस मि	0.12	0.12
ई मि	0.134	0.134
के अधिकतम	0.05	0.055
के मिनट	0.04	0.044
डीसी अधिकतम	0.166	0.177
डे मिनट	0.154	0.163
एच अधिकतम	0.016	0.016
एच मि	0.01	0.01
डी अधिकतम	0.086	0.099
डी मिनट	0.0813	0.0938
d1	0.068	0.078
