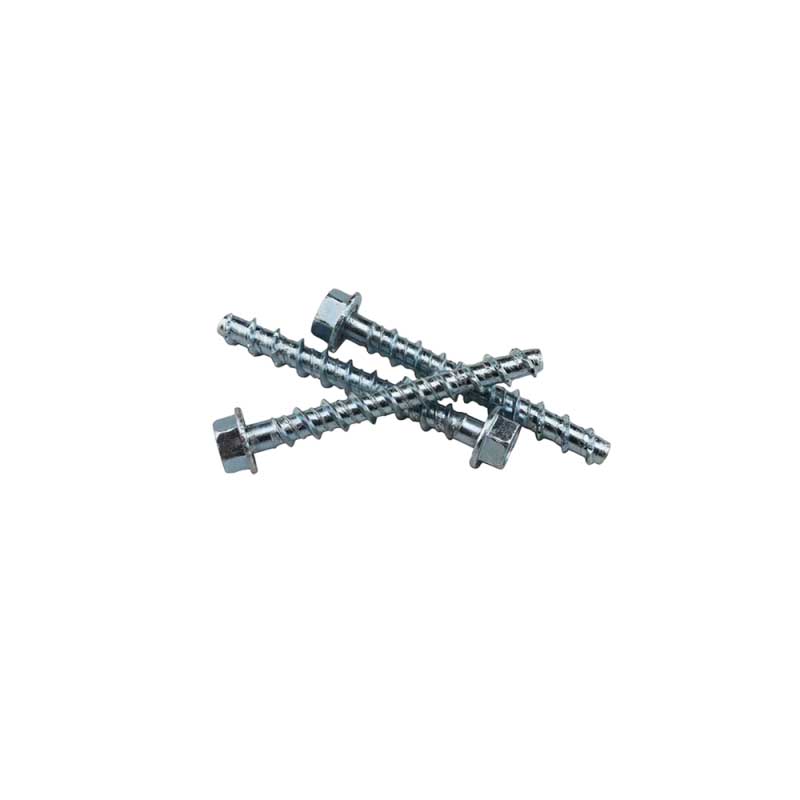

हेक्सागोन फ्लैंज सेल्फ टैपिंग कंक्रीट एंकर बोल्ट

ज़ियाओगुओ फैक्ट्री के पास निर्यात व्यापार में वर्षों का अनुभव है। यह हेक्सागोन फ्लैंज सेल्फ टैपिंग कंक्रीट एंकर बोल्ट एम 6 से एम 16 तक के आकार को कवर करता है। निर्माण के दौरान, धागे को अलग करने और आधार सामग्री को नुकसान पहुंचाने से बचने के लिए उचित कसने वाले टॉर्क को नियंत्रित किया जाना चाहिए। कार्बन और स्टेनलेस स्टील सामग्री विभिन्न तापमान स्थितियों के अनुकूल होती है, जिससे सुरक्षित और विश्वसनीय स्थापना सुनिश्चित होती है।

जांच भेजें

उत्पाद वर्णन

निम्नलिखित चीन ज़ियाओगुओ® के हेक्सागोन फ्लैंज सेल्फ टैपिंग कंक्रीट एंकर बोल्ट के यांत्रिक गुणों और स्थापना मापदंडों का परिचय है।

1.अनुशंसित स्थापना पैरामीटर

नॉमिनल डायामीटर	ड्रिल बिट व्यास (मिमी)	ड्रिलिंग गहराई (मिमी)	न्यूनतम सब्सट्रेट मोटाई (मिमी)	न्यूनतम निकासी (मिमी)	न्यूनतम अंतर (मिमी)	इंस्टालेशन टॉर्क (N·m)
एम6	6.0	45	80	45	60	8-12
एम8	8.0	55	90	50	70	15-20
एम10	10.0	70	110	60	85	30-40
एम12	12.0	90	140	75	100	50-65
एम16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

ड्रिलिंग विधि: हार्ड अलॉय ड्रिल बिट के साथ हैमर ड्रिल का उपयोग करें।

सफ़ाई संबंधी आवश्यकताएँ: कम से कम 4 बार उड़ाने के लिए वायु पंप या वैक्यूम क्लीनर का उपयोग करें। छेद के अंदर कोई भी धूल दिखाई नहीं देनी चाहिए।

स्थापना उपकरण: हेक्सागोनल सॉकेट के साथ इम्पैक्ट रिंच या टॉर्क रिंच।

2. स्थापना टोक़ और कसने की आवश्यकताएं

इंस्टॉलेशन टॉर्क को अनुशंसित सीमा के भीतर रखा जाना चाहिए। अपर्याप्त टॉर्क के कारण अपर्याप्त एंकरिंग होगी; अत्यधिक टॉर्क के कारण धागा फिसल सकता है या कंक्रीट को स्थानीय क्षति हो सकती है।

स्थापना के बाद, फ्लैंज हेड की निचली सतह निश्चित घटक के निकट संपर्क में होनी चाहिए, और हेक्सागोन फ्लैंज सेल्फ टैपिंग कंक्रीट एंकर बोल्ट को हाथ से नहीं घुमाया जाना चाहिए।

3.पर्यावरण और तापमान सीमाएँ

लागू पर्यावरणीय तापमान: कार्बन स्टील, इलेक्ट्रो-गैल्वनाइज्ड कोटिंग: -40°C से +80°C

स्टेनलेस स्टील ≤ 120°C तक थोड़ा अधिक तापमान का सामना कर सकता है।

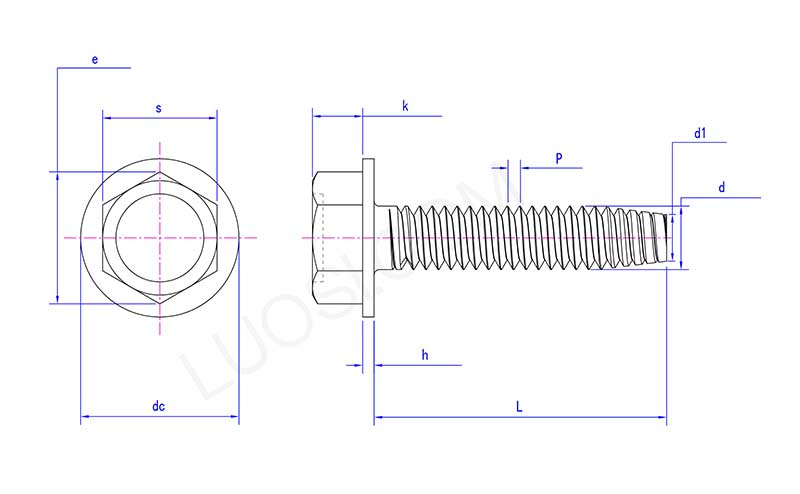

Hexagon Flange Self Tapping Concrete Anchor Bolt

सोम	#2	#3
P	56	48
एस अधिकतम	0.125	0.125
एस मि	0.12	0.12
ई मि	0.134	0.134
के अधिकतम	0.05	0.055
के मिनट	0.04	0.044
डीसी अधिकतम	0.166	0.177
डे मिनट	0.154	0.163
एच अधिकतम	0.016	0.016
एच मि	0.01	0.01
डी अधिकतम	0.086	0.099
डी मिनट	0.0813	0.0938
d1	0.068	0.078

सामान्य त्रुटियाँ और समाधान

निम्नलिखित 4 सबसे आम गलतियाँ हैं जो संबंधित समाधानों के साथ हेक्सागोन फ्लैंज सेल्फ टैपिंग कंक्रीट एंकर बोल्ट को स्थापित करते समय होने की सबसे अधिक संभावना है।

1.ड्रिल बिट का व्यास गलत है।

प्रदर्शन: एंकर बोल्ट से 1-2 मिमी बड़े व्यास वाली ड्रिल बिट का उपयोग किया गया। एंकर बोल्ट को कसने के बाद वह ढीला हो गया।

कारण: छेद बहुत बड़ा है, और धागा छेद की भीतरी दीवार तक नहीं पहुंच सकता है, जिसके परिणामस्वरूप कोई प्रभावी जुड़ाव नहीं हो पाता है।

सही दृष्टिकोण: एंकर बोल्ट के समान नाममात्र व्यास वाले ड्रिल बिट का उपयोग करें।

2. अपर्याप्त छिद्र सफ़ाई या अपूर्ण छिद्र सफ़ाई

प्रदर्शन: अंदर जाने पर प्रतिरोध बहुत भिन्न होता है।

कारण: छेद के अंदर धूल जमा हो जाती है, जो धागे को उलझने से रोकती है।

सही प्रक्रिया: ड्रिलिंग के बाद, कम से कम 4 बार हवा उड़ाएं जब तक कि उड़ाई गई हवा स्पष्ट धूल से मुक्त न हो जाए। वैकल्पिक रूप से, आप वैक्यूम क्लीनर का उपयोग कर सकते हैं।
