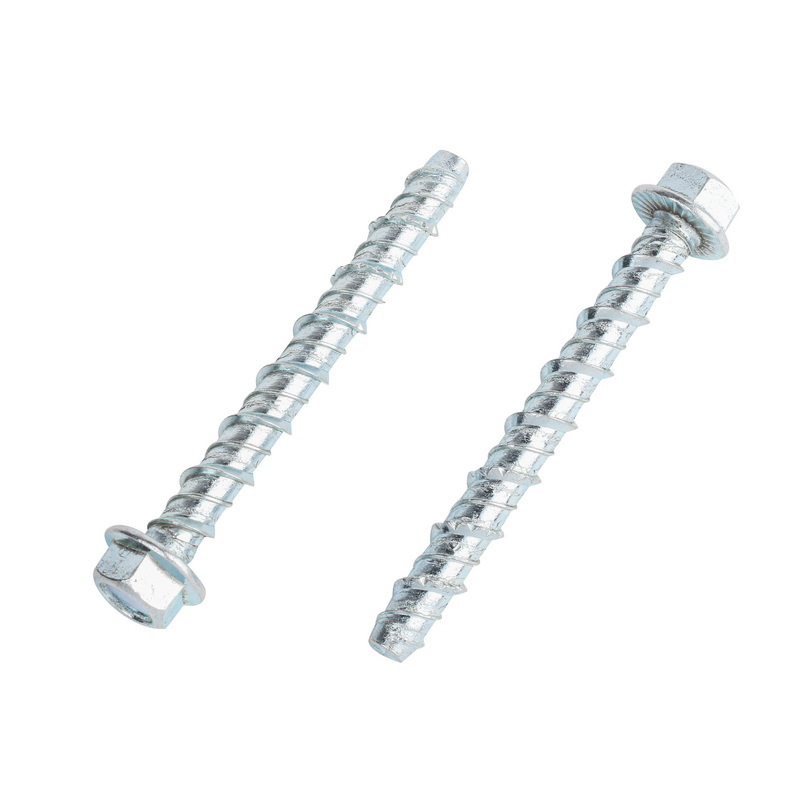

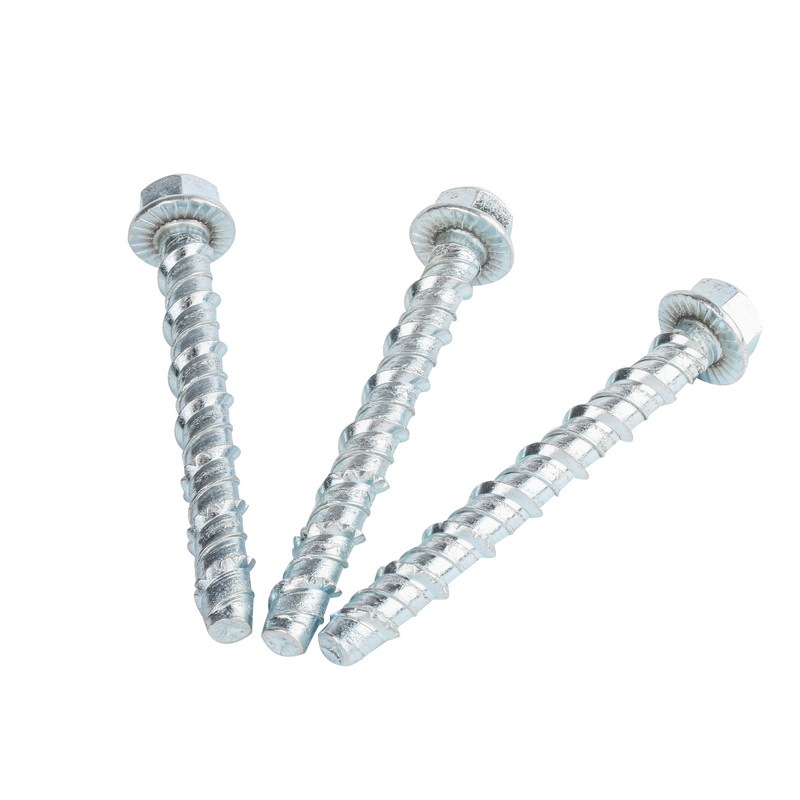

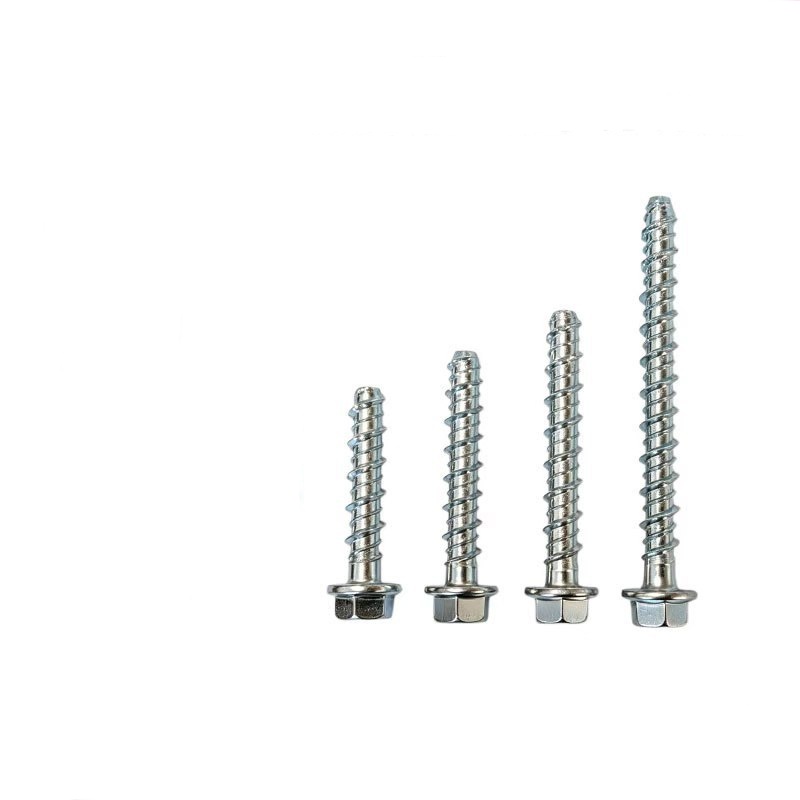

हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट

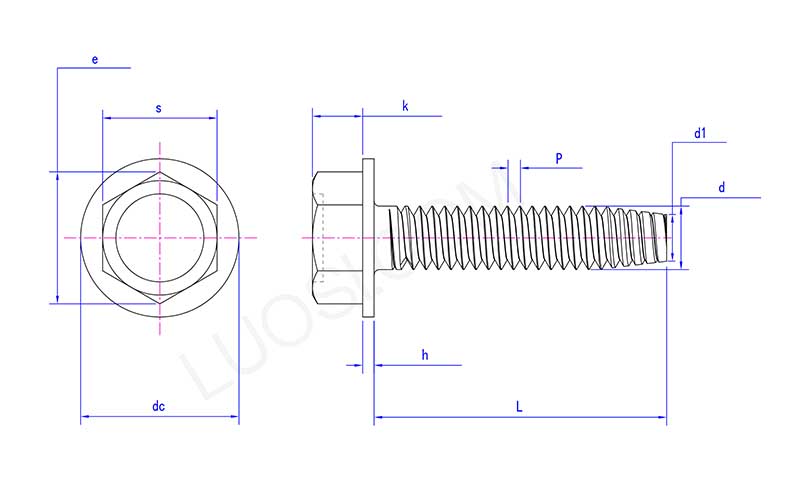

चीन ज़ियाओगुओ® का हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट पांच भागों से बना है: हेड, फ्लैंज, शाफ्ट, सेल्फ-कटिंग थ्रेड और टेल गाइड सेक्शन।

1.हेक्स फ्लैंज हेड

सिर एक मानक हेक्सागोनल आकार का है, और विपरीत पक्षों की चौड़ाई डीआईएन हेक्सागोनल सिर आयामों के अनुरूप है। सिर के नीचे एक अभिन्न रूप से गठित निकला हुआ किनारा डिस्क है।

समारोह:

हेक्सागोनल हेड एडाप्टर मानक सॉकेट रिंच या इम्पैक्ट रिंच उपलब्ध है, जिससे इंस्टॉलेशन आसान हो जाता है।

फ़्लैंज स्थिर घटक के साथ संपर्क क्षेत्र को बढ़ाता है, जिससे नरम सामग्री के संपीड़न को रोका जा सकता है।

फ्लैंज का निचला भाग रेडियल सेरेशंस से सुसज्जित है, जो कसने के बाद कंपन के कारण ढीला होने से रोकता है।

2. रॉड अनुभाग और थ्रेडेड संक्रमण अनुभाग

रॉड संक्रमण: कनेक्टिंग फ्लैंज के नीचे एक छोटी लाइट रॉड (लगभग 2-3 मिमी) होती है। यह थ्रेड रूट को अत्यधिक केंद्रित होने से रोकता है और फ़्लैंज के लिए एक चिकनी असर वाली सतह भी प्रदान करता है।

3.स्वयं-कटिंग/टैपिंग धागा

मानक मीट्रिक धागा, 60° के टूथ प्रोफ़ाइल कोण, नुकीले दाँत और एक काटने की धार के साथ।

धागा असममित है. आगे बढ़ने वाले हिस्से का अगला हिस्सा तेज़ है जबकि पीछे का हिस्सा नरम है, जो सब्सट्रेट में कटौती करने के लिए अनुकूल है।

4.पूंछ मार्गदर्शक अनुभाग

धागों के प्रारंभिक जुड़ाव के दौरान किसी भी विचलन को रोकने के लिए हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट को ड्रिल किए गए छेद में गाइड करें।

हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट बनाम पारंपरिक विस्तार एंकर बोल्ट

कई पहलुओं को ध्यान में रखते हुए और हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट और पारंपरिक विस्तार एंकर बोल्ट के बीच एक व्यापक तुलना करना।

1. स्थापना चरणों, सब्सट्रेट आवश्यकताओं, भार-वहन क्षमता और डिसअसेम्बलबिलिटी आदि के संदर्भ में एक सीधी तुलना की गई थी।

तुलनात्मक परियोजना हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट पारंपरिक विस्तार एंकर बोल्ट

स्थापना चरण ① ड्रिलिंग → ② छेद को साफ करना → ③ डालना ① ड्रिलिंग → ② छेद को साफ करना → ③ विस्तार ट्यूब डालना → ④ शंकु सिर में दस्तक देना → ⑤ अखरोट को कसना

इंस्टालेशन उपकरण इम्पैक्ट ड्रिल + सॉकेट रिंच / इम्पैक्ट रिंच इम्पैक्ट ड्रिल + हैमर + रिंच

क्या हड़ताल करना जरूरी है? आवश्यक नहीं। आवश्यक

मार्जिन/रिक्तियाँ आवश्यकताएँ छोटी बड़ी

आधार सामग्री जोखिम कोई विस्तार तनाव नहीं, कंक्रीट के टूटने का कारण नहीं बनता है अत्यधिक विस्तार तनाव के कारण कंक्रीट में दरार आ सकती है

क्या यह स्थापना के तुरंत बाद चालू हो जाएगा? हां हां

2. स्थापना समय तुलना (एकल-व्यक्ति संचालन, एकल एंकर बोल्ट)

हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट: लगभग 40 से 60 सेकंड (ड्रिलिंग + सफाई + सम्मिलन)

पारंपरिक विस्तार एंकर बोल्ट: लगभग 90 - 120 सेकंड (ड्रिलिंग + सफाई + सम्मिलन + टैपिंग + कसना)

3. पुनः कार्य और मरम्मत की लागत

हेक्सागोन फ्लैंज सेल्फ कटिंग कंक्रीट एंकर बोल्ट: स्थापना के दौरान, एक टॉर्क रिंच आसानी से टॉर्क को नियंत्रित कर सकता है और कंक्रीट को नहीं तोड़ेगा।

पारंपरिक विस्तार एंकर बोल्ट: स्थापना प्रक्रिया के दौरान, अत्यधिक बल लगाया गया, जिससे कंक्रीट में दरार आ गई। पुराने हिस्से को हटाना और एक नया छेद ड्रिल करना आवश्यक है, जिसमें समय लगता है और उपस्थिति भी प्रभावित हो सकती है।
