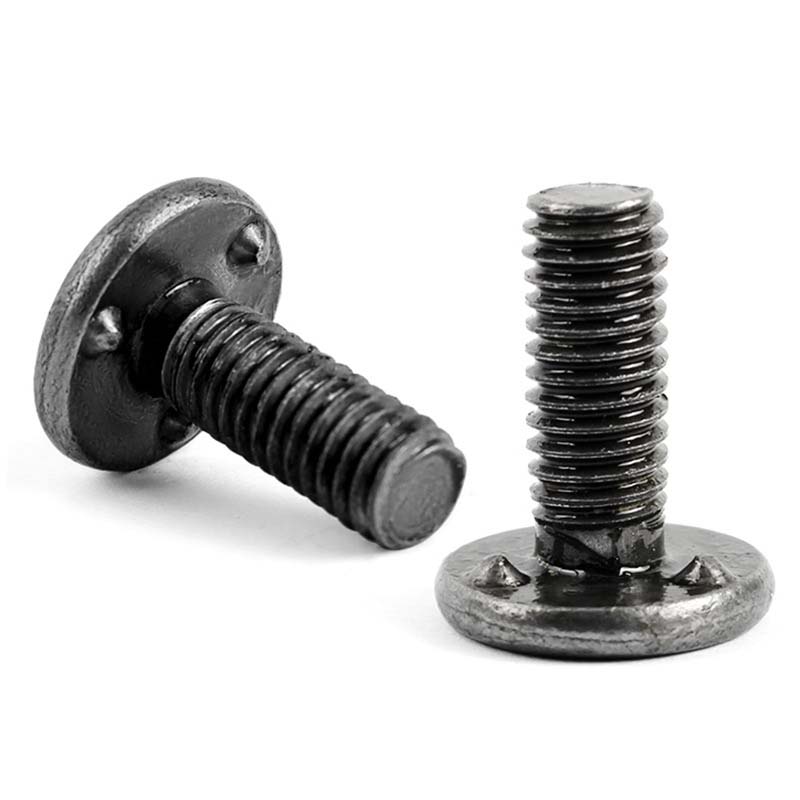

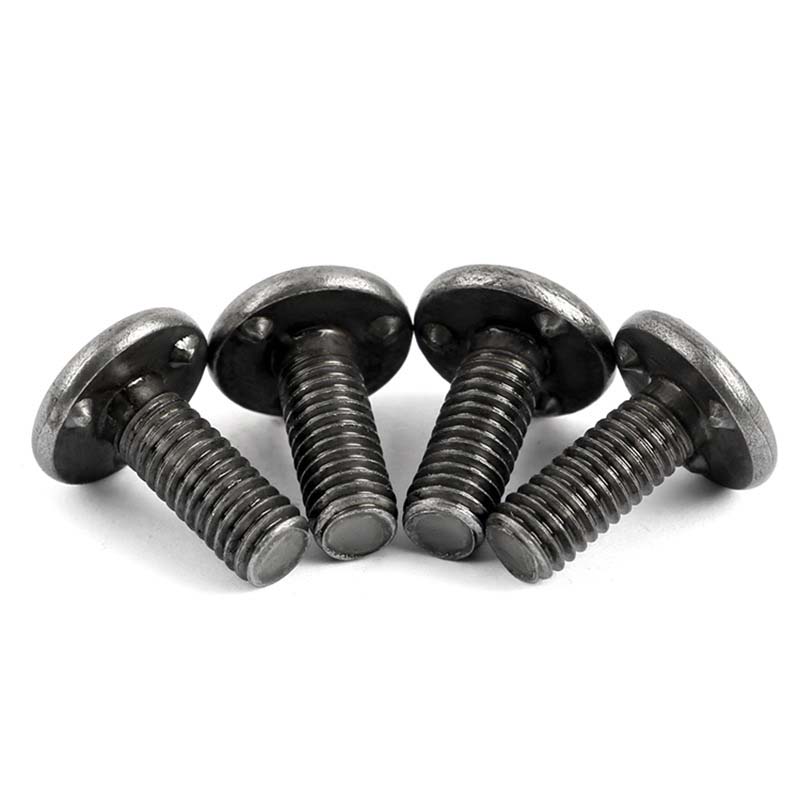

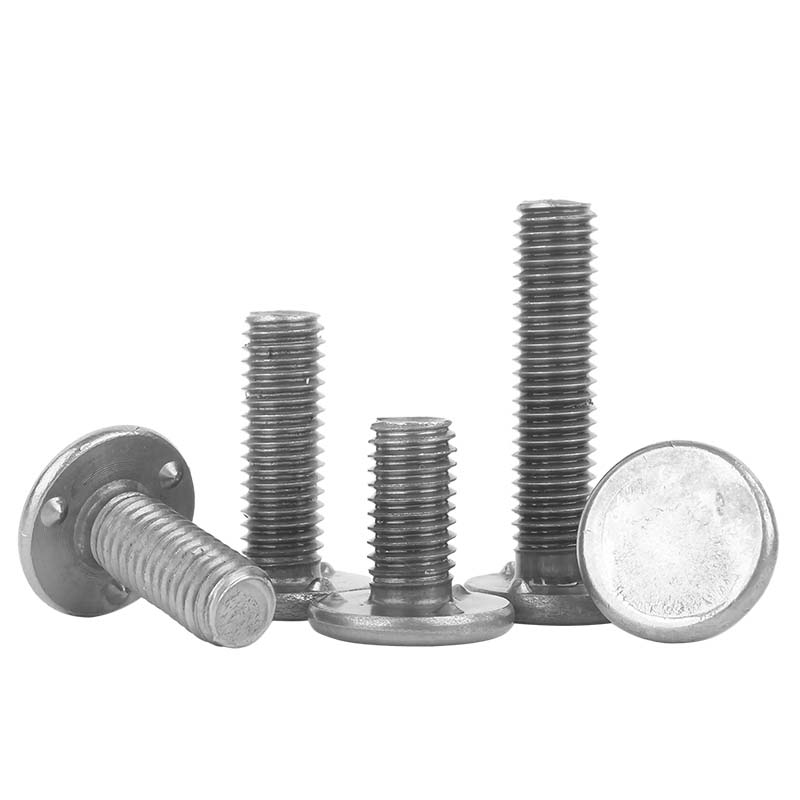

प्रतिरोध प्रक्षेपण वेल्डिंग के लिए मीट्रिक पेंच

प्रतिरोध प्रक्षेपण वेल्डिंग के लिए मीट्रिक स्क्रू विशेष रूप से प्रतिरोध स्पॉट वेल्डिंग के लिए डिज़ाइन किया गया है। वेल्डिंग प्रक्रिया के दौरान आधार पर छोटे उभार पिघल जाएंगे, जिससे धातु की सतह के साथ एक मजबूत बंधन बन जाएगा। ज़ियागुओ® कंपनी के पास पर्याप्त स्टॉक उपलब्ध है।

नमूना:BS 7670-1-2004

जांच भेजें

उत्पाद वर्णन

प्रतिरोध प्रक्षेपण वेल्डिंग के लिए मीट्रिक स्क्रू मुख्य रूप से एक स्क्रू बॉडी और एक विशेष फलाव संरचना वाले सिर से बना होता है। स्क्रू बॉडी भाग में मानक मीट्रिक धागे होते हैं, जो संबंधित के साथ मिलान के लिए सुविधाजनक हैपागलया आंतरिक धागे वाले घटक।

उत्पाद पैरामीटर

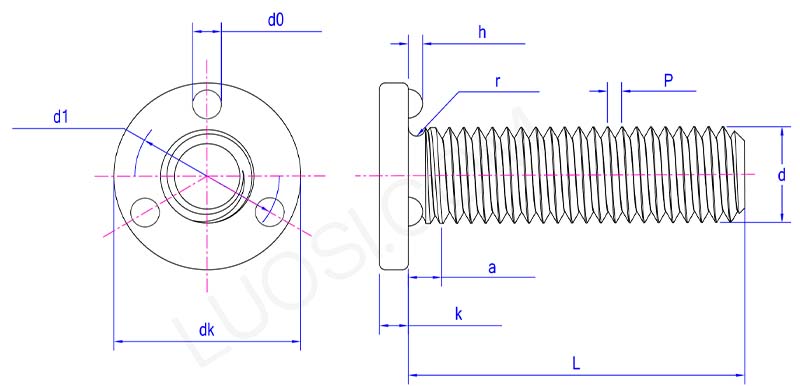

metric screw for resistance projection welding parameter

सोम	एम3	एम 4	एम5	एम6	एम8	एम10	एम12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
एक अधिकतम	1.25	1.75	2	2.5	3.13	3.75	4.38
डीके मैक्स	6.37	8.45	10.45	12.55	16.55	20.65	24.65
डीके मिनट	5.63	7.55	9.55	11.45	15.45	19.35	23.35
के अधिकतम	1.32	1.72	2.12	2.52	3.35	4.15	4.95
के मिनट	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 अधिकतम	4.98	6.48	8.08	9.58	12.7	15.7	18.7
घ1 मिनट	4.5	6	7.5	9	12	15	18
d0 अधिकतम	1.15	1.45	1.75	2.05	2.65	3.25	3.9
डी0 मिनट	0.9	1.2	1.5	1.8	2.4	3	3.6
एच अधिकतम	0.55	0.7	0.85	1	1.3	1.6	1.9
एच मि	0.35	0.5	0.65	0.8	1.1	1.4	1.7
आर अधिकतम	0.4	0.4	0.5	0.6	0.8	0.8	0.8

उत्पाद की विशेषताएँ

प्रतिरोध प्रक्षेपण वेल्डिंग के लिए मीट्रिक पेंच सिर पर अद्वितीय उभार है। इन उभारों का नियमित आकार और समान आकार होता है। वेल्डिंग के दौरान, वे करंट को सटीकता से केंद्रित कर सकते हैं, जिससे एक स्थिर और विश्वसनीय वेल्डिंग प्रक्रिया सुनिश्चित होती है और वेल्डिंग की गुणवत्ता में उल्लेखनीय वृद्धि होती है। प्रोट्रूशियंस पर केंद्रित बल के कारण, वेल्डिंग प्रक्रिया का वर्कपीस के अन्य हिस्सों पर अपेक्षाकृत कम थर्मल प्रभाव पड़ता है।

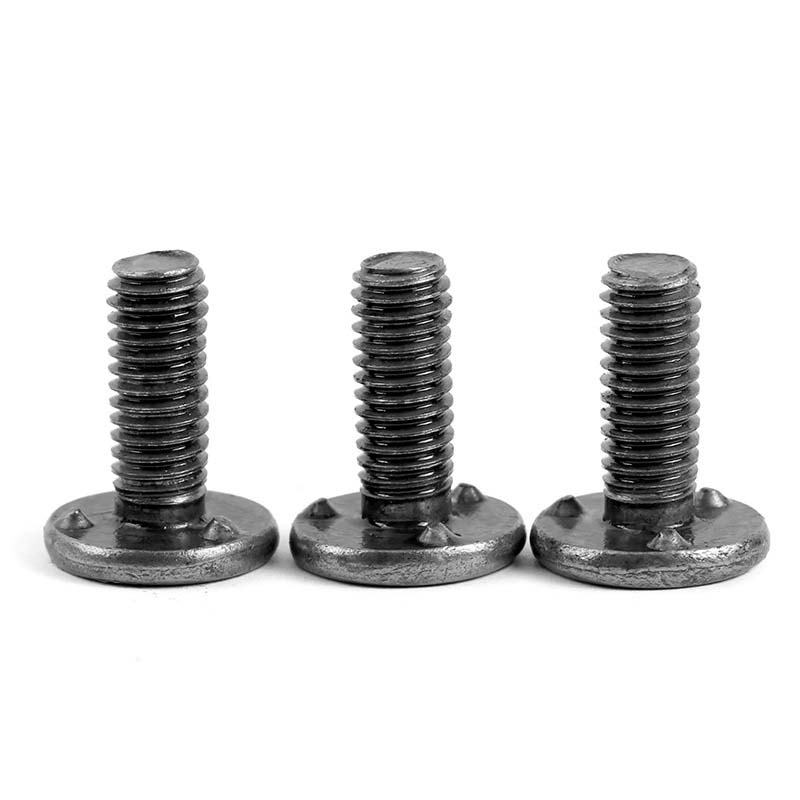

इन मीट्रिक स्क्रू में सिर के पास तीन छोटे उभार होते हैं। उन्हें धातु पर दबाने के लिए वेल्डिंग गन का उपयोग करें। प्रोट्रूशियंस तुरंत गर्मी पर ध्यान केंद्रित करेंगे, बिंदु को पिघलाएंगे और स्क्रू हेड को सतह के साथ फ्यूज कर देंगे। यह तुरंत एक मजबूत, फ्लश-माउंटेड थ्रेडेड पॉइंट बनाता है।

पारंपरिक वेल्डिंग की तुलना में, प्रोजेक्शन वेल्ड स्क्रू के लिए एक विशेष वेल्डिंग गन की आवश्यकता होती है, लेकिन यह आर्क वेल्डिंग स्टड की तुलना में क्लीनर/तेज है। सुरक्षात्मक गैस या सिरेमिक स्पेसर की कोई आवश्यकता नहीं। प्लग-इन वेल्डिंग वेल्ड बिंदुओं को सटीक रूप से नियंत्रित कर सकती है, जिससे हर बार लगातार परिणाम सुनिश्चित होते हैं।

प्रतिरोध प्रक्षेपण वेल्डिंग के लिए मीट्रिक स्क्रू का उपयोग एचवीएसी पाइपलाइनों के रखरखाव दरवाजे के लिए किया जा सकता है। प्रतिरोध स्पॉट वेल्डिंग के लिए उनका उपयोग करें, जो स्थायी लॉकिंग प्राप्त कर सकता है। उद्घाटन के चारों ओर वेल्ड एम4 स्क्रू। निरीक्षण द्वार को लॉक वॉशर से ठीक करें। हर तिमाही में फ़िल्टर बदलने पर धागे ढीले नहीं होंगे। रखरखाव कॉल को 90% तक कम करें।
