स्प्लिट रिंग लॉक वॉशर

जब कई ग्राहक ज़ियागुओ® स्प्लिट रिंग लॉक वॉशर खरीदते हैं, तो हम आमतौर पर सलाह देते हैं कि वे फ्लैट वॉशर भी जोड़ें। यह प्रभावी रूप से क्षेत्र को बढ़ाएगा और वर्कपीस की सतह को क्षतिग्रस्त होने से बचाएगा। हम आपको एक पेशेवर मिलान समाधान प्रदान करेंगे।

जांच भेजें

उत्पाद वर्णन

औद्योगिक भारी मशीनरी में, स्प्लिट रिंग लॉक वॉशर बोल्ट को ढीला होने से बचाने का एक सामान्य तरीका है। जब आप फास्टनर को कसते हैं, तो स्प्लिट लॉक वॉशर सपाट दब जाता है। यह स्वाभाविक रूप से वापस उछलता है, निरंतर बाहरी बल बनाता है। साथ ही, इसके नुकीले किनारे धातु की सतह में कट जाते हैं, जिससे बोल्ट को समय के साथ ढीला होने से रोका जा सकता है।

【1】मुख्य लाभ

(1) यह लगातार धक्का देने और सतह पर पकड़ के साथ बोल्ट को मजबूती से पकड़ कर रखता है।

(2) स्थापित करने में आसान, और किसी विशेष उपकरण की आवश्यकता नहीं है।

(3) अधिकांश मानक बोल्ट और नट में फिट बैठता है। इसे DIN 127 जैसे सामान्य मानकों के अनुसार बनाया गया है, जिससे स्टॉक प्रबंधन आसान हो गया है।

(4) स्प्लिट रिंग लॉक वॉशर टिकाऊपन में उच्च हैं। उन्हें 370-470 एचवी की कठोरता तक पहुंचने के लिए गर्मी से उपचारित किया जाता है। इससे उन्हें भारी मशीनरी पर भारी दबाव और लगातार कंपन का सामना करने की सुविधा मिलती है, जिससे लंबी सेवा जीवन सुनिश्चित होता है।

(5) आप अलग-अलग सतह फिनिश चुन सकते हैं, जैसे मानक जस्ता चढ़ाना या जस्ता-एल्यूमीनियम कोटिंग (डेक्रोमेट)। इस तरह, वॉशर को जिन भी परिस्थितियों का सामना करना पड़ेगा, उसके लिए आपको जंग से सुरक्षा का सही स्तर मिलेगा।

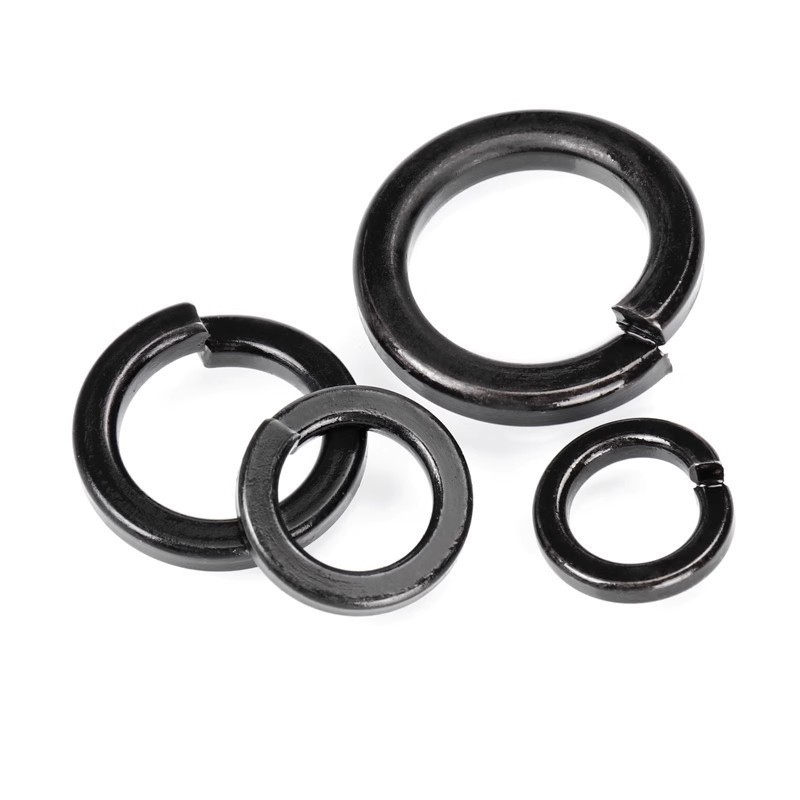

Split Ring Lock Washer

【2】आवेदन उदाहरण

(1) श्रेडर और क्रशर - इस प्रकार के उपकरणों में, असंतुलित कताई और निरंतर कंपन के कारण ढीले होने से रोकने के लिए महत्वपूर्ण बोल्टों पर वॉशर का उपयोग किया जाता है।

(2) भारी मोबाइल मशीनरी - उत्खनन जैसे निर्माण उपकरण के लिए, ये स्प्लिट रिंग लॉक वॉशर गतिशील भार को फैलाने और मुख्य कनेक्शन बिंदुओं को चुस्त रखने में मदद करते हैं।

(3) ऊर्जा और खनन उपकरण - ये वॉशर पवन टरबाइन, सौर सेटअप और अन्य स्वच्छ ऊर्जा उपकरणों, साथ ही भारी खनन मशीनों के लिए उपयुक्त हैं। वे बोल्ट को मजबूती से बांधते हैं, और लगातार कंपन और गर्मी के विस्तार के बावजूद भी बंद रहते हैं।

(4) सामान्य मशीनरी - पंप, कंप्रेसर और सामान्य यांत्रिक भागों पर व्यापक रूप से लागू। वे दैनिक संचालन में उपकरण कंपन और बाहरी बल दबाव से निपट सकते हैं।

【3】स्थापना युक्तियाँ

स्थापित करते समय, स्प्लिट रिंग लॉक वॉशर को बोल्ट, स्क्रू या नट और उस हिस्से के बीच रखें जिसे आप सुरक्षित कर रहे हैं। बस यह सुनिश्चित करें कि इसकी तेज धार धातु की सतह के ठीक सामने हो। फिर अच्छी फिट पाने के लिए इसे टॉर्क स्पेक पर कस लें। ये वॉशर केवल एक बार उपयोग के लिए हैं - इनका दोबारा उपयोग न करें। यदि आप ऐसा करते हैं, तो क्लैंपिंग बल कम हो जाता है, जिससे सुरक्षा संबंधी समस्याएं पैदा हो सकती हैं और यह कम प्रभावी हो सकता है।

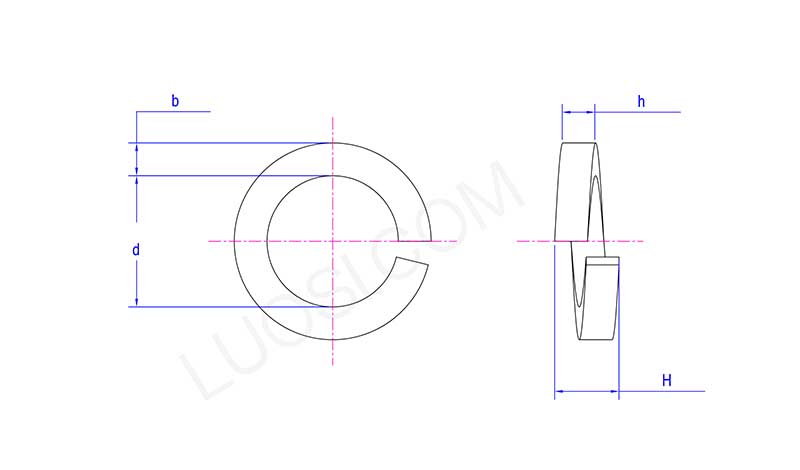

Split Ring Lock Washer

सोम	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
डी मिनट	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
डी अधिकतम	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
बी मिनट	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
बी अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
एच अधिकतम	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
एच मि	9	10	11	12	13.6	15	17	18	20	21	22
एच अधिकतम	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
