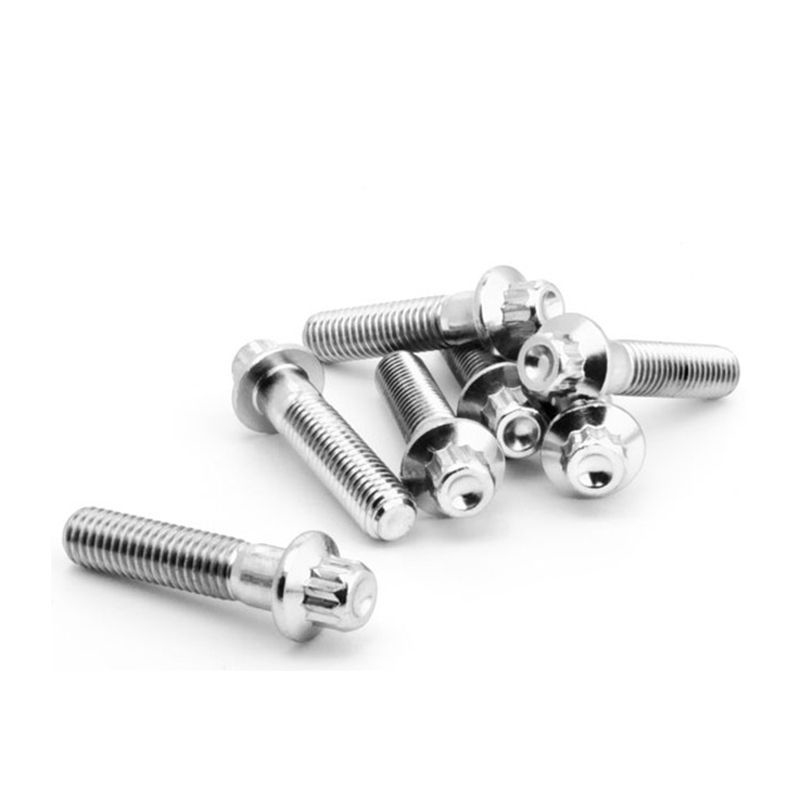

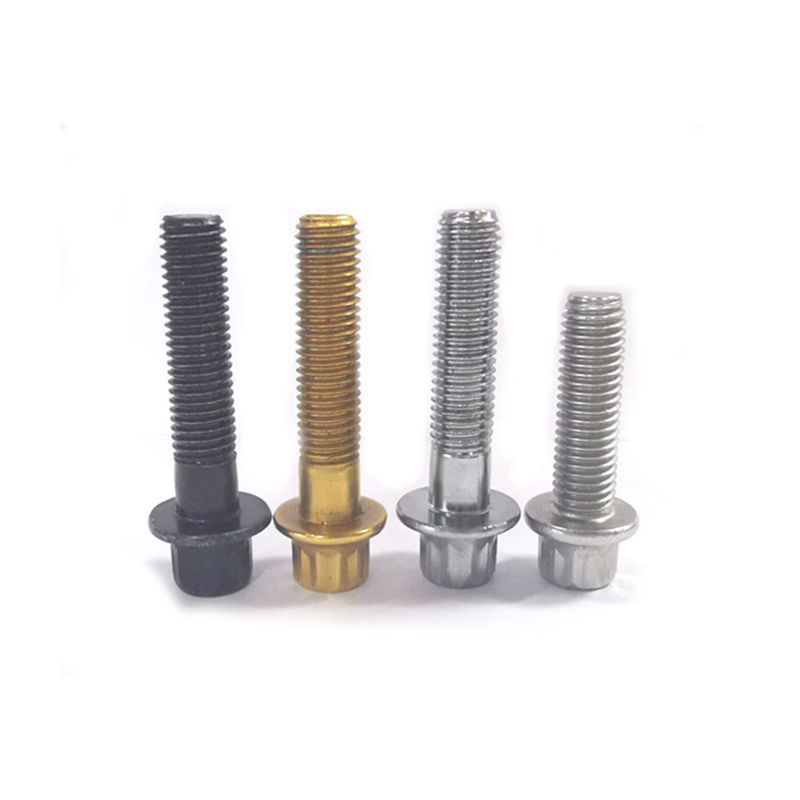

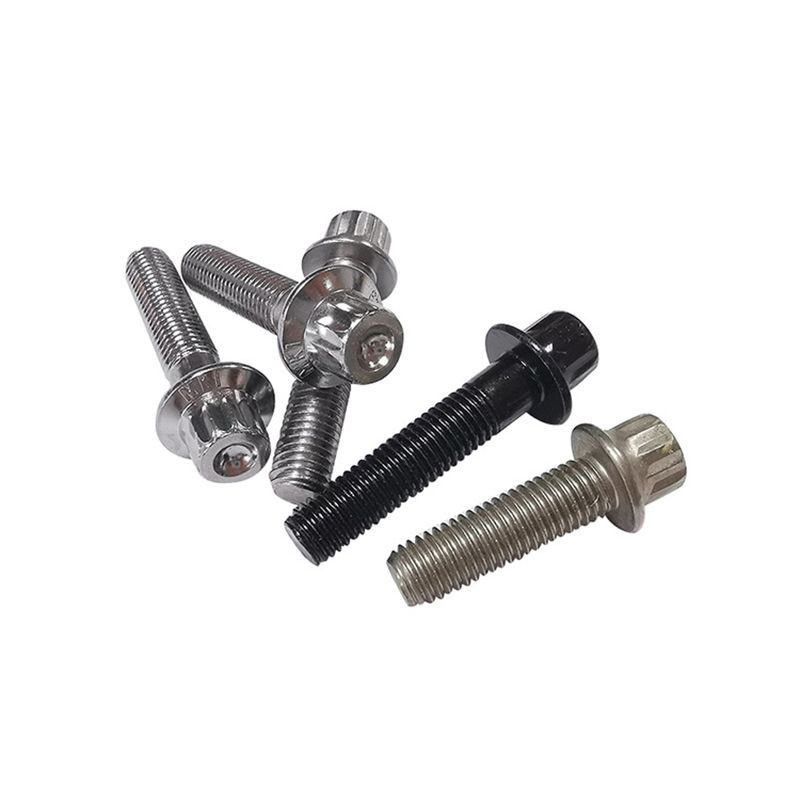

कम शैंक के साथ 12 प्वाइंट फ्लैंज स्क्रू

कम टांग के साथ 12 बिंदु निकला हुआ किनारा पेंच, सिर में 12 कोने हैं। नीचे की फ़्लैंज प्लेट एक गैस्केट की तरह है, जो जुड़ी हुई सामग्री के साथ संपर्क क्षेत्र को बढ़ाती है। बीच में पतली छड़ वाला हिस्सा सामान्य पेंच छड़ों की तुलना में व्यास में छोटा होता है और इसे कुछ विशिष्ट परिदृश्यों में लागू किया जाता है।

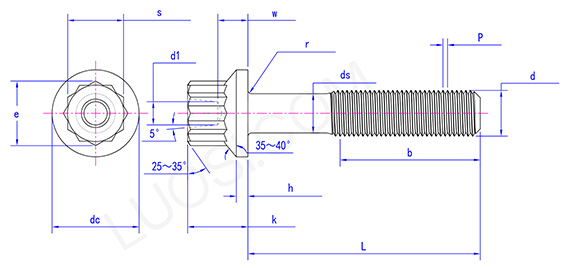

उत्पाद पैरामीटर

सोम	#10
P	32
d1	0.1
डीसी	0.375
डीएस मैक्स	0.171
डीएस मिनट	0.161
e	0.278
एच अधिकतम	0.05
एच मि	0.04
k	0.26
आर मिनट	0.015
आर अधिकतम	0.025
एस अधिकतम	0.251
एस मि	0.243
w	0.13

विशेषताएँ

इस 12 प्वाइंट हेड फ्लैंज स्क्रू का उपयोग हाइड्रोलिक पंप स्थापना के लिए किया जा सकता है। उच्च दबाव वाला पंप हिल सकता है, जिससे इंस्टॉलेशन बोल्ट ढीले हो सकते हैं। इसका छोटा हैंडल डिज़ाइन गर्दन के कंपन को अवशोषित कर सकता है। फ्लैंज सीलिंग से तेल रिसाव को रोका जा सकता है और इसके लिए अलग गैसकेट की आवश्यकता नहीं होती है। मानक बोल्ट कुछ ही महीनों में टूट जाएंगे, जबकि ये बोल्ट 10,000 घंटे से अधिक ऑपरेशन का सामना कर सकते हैं।

एग्जॉस्ट मैनिफोल्ड कनेक्शन के लिए कम शैंक के साथ 12 प्वाइंट फ्लैंज स्क्रू का उपयोग किया जा सकता है। थर्मल तनाव के कारण टरबाइन मैनिफोल्ड बोल्ट के छेद पर टूट सकता है। वे इस समस्या का समाधान कर सकते हैं. स्ट्रेस फ्रैक्चर को रोकने के लिए स्क्रू रॉड को थर्मल चक्र के दौरान 800°C पर मोड़ा जा सकता है। अलग करते समय, यह हेक्सागोनल सिर की तुलना में अधिक जंग प्रतिरोधी होता है। निकल एंटी-सीज़िंग एजेंट लगाना सुनिश्चित करें। इसकी सेवा का जीवन सामान्य बोल्ट की तुलना में दोगुना है।

ये 12 प्वाइंट हेड फ्लैंज स्क्रू वजन कम कर सकते हैं। धागे के नीचे का संकरा हिस्सा ताकत का त्याग किए बिना भौतिक हानि को कम कर सकता है। यह विमान पैनल या रेसिंग कारों जैसे वजन-संवेदनशील अनुप्रयोगों के लिए अत्यधिक उपयुक्त है। फ़्लैंज को अभी भी अंतर्निर्मित गैस्केट के रूप में उपयोग किया जा सकता है।

फ़ायदा

कम शैंक के साथ 12 प्वाइंट हेड फ्लैंज स्क्रू में मजबूत बन्धन बल होता है। कसने पर यह बड़े टॉर्क का सामना कर सकता है। फ्लैंज प्लेट के घर्षण को बढ़ाने के साथ, कंपन वाले वातावरण में इसे ढीला करना भी बहुत मुश्किल है। इसने ढीलेपन के कारण होने वाले सुरक्षा खतरों और उपकरण विफलताओं को कम कर दिया है। इसके अलावा, स्थापना के दौरान, पतली छड़ का डिज़ाइन इसे श्रमसाध्य रीमिंग की आवश्यकता के बिना पतली सामग्री या छोटे छेद से अधिक आसानी से गुजरने में सक्षम बनाता है। इसे संचालित करना आसान है और समय और जनशक्ति की बचत होती है।
