12 तख़्ता निकला हुआ किनारा पेंच

ज़ियागुओ® के 12 स्प्लाइन फ्लैंज स्क्रू में 12-पॉइंट हेड डिज़ाइन है जो रिंग स्पैनर से पूरी तरह मेल खाता है। यहां तक कि सीमित स्थान में भी इसे संचालित किया जा सकता है। हेक्सागोनल हेड की तुलना में, ऑपरेटिंग स्थान 50% कम हो जाता है। त्वरित स्थापना का अनुभव लेने के लिए आएं और नमूना मूल्य के बारे में पूछताछ करें।

जांच भेजें

उत्पाद वर्णन

सामग्री का परिचय

12 स्पलाइन फ्लैंज स्क्रू के लिए सामग्री का चयन बहुत विविध है, जो मुख्य रूप से चार श्रेणियों में आता है: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील और विशेष मिश्र धातु। सामग्री का चुनाव ताकत, संक्षारण प्रतिरोध, कार्य तापमान और लागत के लिए आपकी विशिष्ट आवश्यकताओं पर निर्भर करता है।

(1)कार्बन स्टील

कार्बन स्टील सबसे व्यापक रूप से उपयोग किया जाने वाला और लागत प्रभावी विकल्प है। विभिन्न ताप उपचार प्रक्रियाओं (शमन + तड़के) के माध्यम से, विभिन्न भार आवश्यकताओं को पूरा करने के लिए 4.8 से 12.9 तक के विभिन्न शक्ति ग्रेड प्राप्त किए जा सकते हैं। यह सामान्य उद्योग, ऑटोमोटिव संरचनाओं, निर्माण और सामान्य मशीनरी के लिए उपयुक्त है।

(2) मिश्रधातु इस्पात

कार्बन स्टील में क्रोमियम, मोलिब्डेनम और निकल जैसे तत्वों को जोड़कर और फिर सटीक ताप उपचार से गुजरकर, स्टील के यांत्रिक गुणों में काफी सुधार किया जा सकता है। ताकत बहुत अधिक है, और इसमें उत्कृष्ट थकान प्रतिरोध और प्रभाव प्रतिरोध गुण हैं। मिश्र धातु इस्पात के 12 स्पलाइन फ्लैंज स्क्रू का व्यापक रूप से ऑटोमोटिव सस्पेंशन सिस्टम, इंजन इंटीरियर, पवन टरबाइन टॉवर बोल्ट और भारी निर्माण मशीनरी में उपयोग किया जाता है।

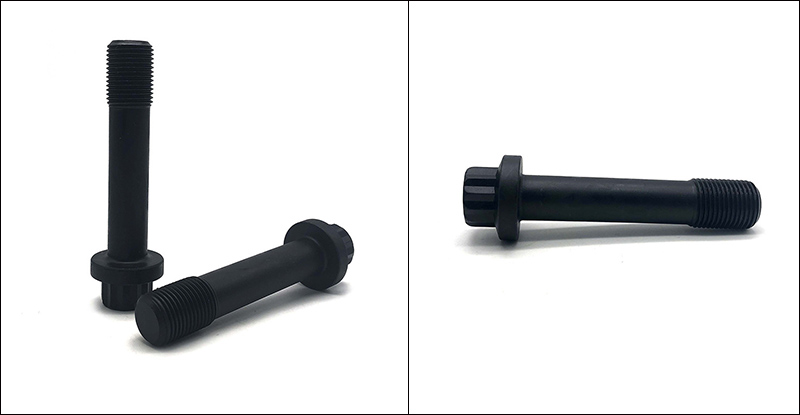

12 Spline Flange Screw

(3)स्टेनलेस स्टील

स्टेनलेस स्टील का मुख्य लाभ इसके अंतर्निहित संक्षारण प्रतिरोध में निहित है। उनमें से, 304 (ए2) सबसे आम प्रकार है और खाद्य प्रसंस्करण और सामान्य बाहरी वातावरण के लिए उपयुक्त है; जबकि 316 (ए4) को विशेष रूप से मोलिब्डेनम जोड़कर डिजाइन किया गया है, जिससे 12 स्पलाइन फ्लैंज स्क्रू विशेष रूप से उच्च नमक स्प्रे वातावरण और अत्यधिक संक्षारक वातावरण, जैसे कि समुद्र, तटीय क्षेत्रों, या रासायनिक संयंत्रों आदि के लिए उपयुक्त है।

(4) विशेष मिश्र धातु

विशेष मिश्र धातु सामग्रियों में क्रोम-मोली, टीआई, उच्च तापमान प्रतिरोधी मिश्र धातु, एल्यूमीनियम मिश्र धातु, पीतल आदि शामिल हैं। इन्हें ग्राहकों की विशिष्ट प्रदर्शन आवश्यकताओं, जैसे उच्च तापमान प्रतिरोध, हल्के वजन, चालकता और गैर-चुंबकत्व को पूरा करने के लिए डिज़ाइन किया गया है। मुख्य रूप से एयरोस्पेस, रेसिंग, मेडिकल, पेट्रोकेमिकल्स और इलेक्ट्रिकल जैसे विशेष औद्योगिक क्षेत्रों के लिए।

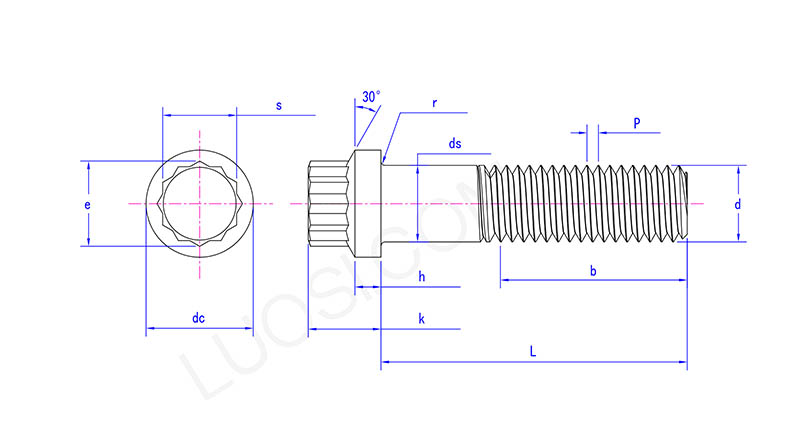

12 Spline Flange Screw

सोम	एम22	एम24	एम27	एम30	एम33	एम36	एम39	एम42	एम45	एम48	एम52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
डीसी अधिकतम	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
डीसी मिनट	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
डीएस मैक्स	22	24	27	30	33.0	36	39	42.0	45.0	48	52
डीएस मिनट	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
ई मि	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
एच अधिकतम	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
एच मि	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
के अधिकतम	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
के मिनट	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
आर अधिकतम	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
आर मिनट	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
एस अधिकतम	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
एस मि	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

प्रदर्शन ग्रेड और तन्यता ताकत

प्रदर्शन ग्रेड 12 स्प्लाइन फ्लैंज स्क्रू की ताकत निर्धारित करने वाला मुख्य संकेतक है। सामान्य प्रदर्शन ग्रेड और उनकी संगत तन्यता ताकत इस प्रकार हैं:

(1) 8.8 ग्रेड: न्यूनतम तन्य शक्ति लगभग 800 एमपीए (लगभग 116,000 पीएसआई) है, जो मध्यम-उच्च शक्ति सीमा के अंतर्गत आती है और सबसे व्यापक रूप से उपयोग की जाती है।

(2)10.9 ग्रेड: न्यूनतम तन्यता ताकत लगभग 1,000 एमपीए (लगभग 145,000 पीएसआई) है, जो उच्च शक्ति कनेक्शन की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है।

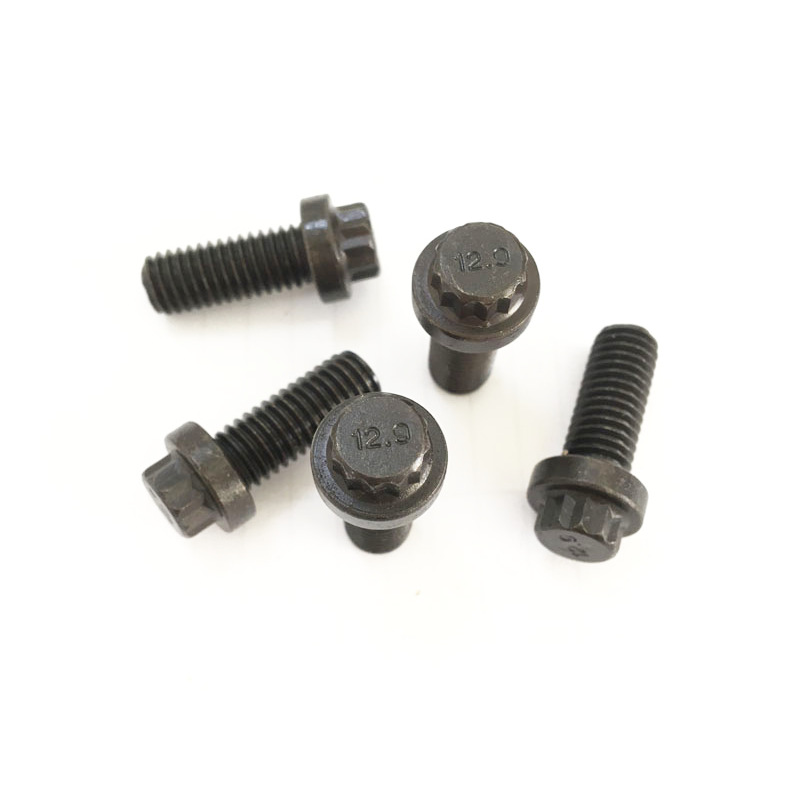

(3) 12.9 ग्रेड: न्यूनतम तन्यता ताकत लगभग 1,220 एमपीए (लगभग 177,000 पीएसआई) है, जो मिश्र धातु इस्पात के बीच उच्चतम ताकत स्तरों में से एक है।

(4) मंदारिन ग्रेड 5: तन्यता ताकत लगभग 120,000 पीएसआई है, जो मीट्रिक 8.8 ग्रेड के बराबर है।

(5) अमेरिकी मानक ग्रेड 8: तन्यता ताकत लगभग 150,000 पीएसआई है, जो मीट्रिक 10.9 ग्रेड के बराबर है।
