12 प्वाइंट निकला हुआ किनारा पेंच

तुरंत थोक में ज़ियागुओ® 12 पॉइंट फ्लैंज स्क्रू के लिए ऑर्डर दें। इस उत्पाद में एक अद्वितीय 12-पॉइंट हेड डिज़ाइन है, और यह 12.9-ग्रेड मिश्र धातु इस्पात से बना है जो शमन और तड़के की प्रक्रियाओं से गुजरा है, जिसकी अंतिम तन्यता ताकत 1200 एमपीए से अधिक है, जो इंजन के हेवी-ड्यूटी भागों में उपयोग के लिए उपयुक्त है।

जांच भेजें

उत्पाद वर्णन

12 प्वाइंट फ्लैंज स्क्रू एक उच्च-प्रदर्शन वाला फास्टनर है जिसमें बारह कोनों वाला सिर और नीचे एक बड़ा फ्लैंज समर्थन सतह होती है। इसके सिर का आकार एक डबल हेक्सागोनल डिजाइन को अपनाता है, जो बारह-बिंदु ड्राइव और एक एकीकृत निकला हुआ किनारा संरचना को जोड़ता है, जो विशेष रूप से उच्च टोक़ और कंपन ढीलापन के प्रतिरोध के लिए डिज़ाइन किया गया है।

यह 12 प्वाइंट फ्लैंज स्क्रू आमतौर पर ऑटोमोटिव ट्रांसमिशन सिस्टम, इंजन ब्लॉक, विमान इंजन और उच्च शक्ति वाले औद्योगिक उपकरणों में उपयोग किया जाता है। यह पारंपरिक हेक्सागोनल हेड बोल्ट और आंतरिक हेक्सागोनल बेलनाकार हेड स्क्रू को बदलने के लिए एक आदर्श समाधान है। बारह-तरफा ड्राइव सतह डिज़ाइन रिंग स्पैनर या बारह-तरफा सॉकेट के उपयोग की अनुमति देता है, जो मानक हेक्सागोनल हेड्स की तुलना में संकीर्ण स्थानों में 30 डिग्री रिपोजिशनिंग ऑपरेशन को सक्षम करता है, जिसके परिणामस्वरूप उच्च स्थापना दक्षता होती है।

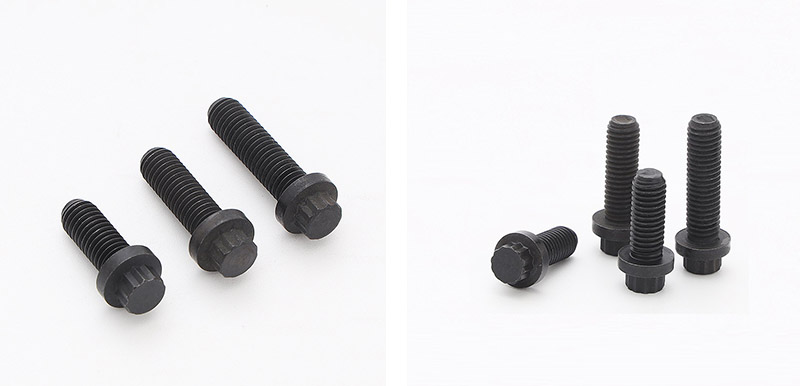

12 Point Flange Screw

मुख्य लाभ

12 पॉइंट फ्लैंज स्क्रू के मुख्य लाभ मुख्य रूप से निम्नलिखित पहलुओं में परिलक्षित होते हैं:

(1)बारह-बिंदु सिर प्रकार

अधिक संपर्क सतहें: बारह-बिंदु सिर प्रकार में हेक्सागोनल सिर की तुलना में दोगुनी संपर्क सतहें होती हैं, जो इसे सिर को नुकसान पहुंचाए बिना उच्च कसने वाले टोक़ का सामना करने में सक्षम बनाती हैं।

स्लाइडिंग कोण का जोखिम कम है: बल वितरण अधिक समान है, जो इसे उच्च प्रीलोड की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

(2) एकीकृत निकला हुआ किनारा

स्व-निहित निकला हुआ किनारा सतह: कोई अतिरिक्त गास्केट की आवश्यकता नहीं है। निकला हुआ किनारा के नीचे दाँतेदार या उभरी हुई संरचना वर्कपीस की सतह के साथ सहयोग करती है, जिससे मजबूत घर्षण बल उत्पन्न होता है।

उच्च कंपन प्रतिरोध: यह कंपन वाले वातावरण में भी प्रीलोड को बनाए रख सकता है, जो गतिशील लोड क्षेत्रों के लिए उपयुक्त है।

(3) आसान स्थापना, जगह बचाता है

30°रोटेशन: पुनः स्थिति निर्धारण के लिए रिंच में डालने के लिए बारह-बिंदु वाले हेड को 30° तक घुमाया जा सकता है। यह हेक्सागोनल हेड के 60° घूमने की तुलना में आधी जगह बचाता है। सीमित स्थान के लिए उपयुक्त.

(4) बड़ा असर क्षेत्र

बढ़ी हुई निकला हुआ किनारा सतह संपर्क क्षेत्र को बढ़ाती है: प्रभावी ढंग से दबाव को फैलाती है और एल्यूमीनियम और कच्चा लोहा जैसी नरम सामग्री को विकृत होने से रोकती है।

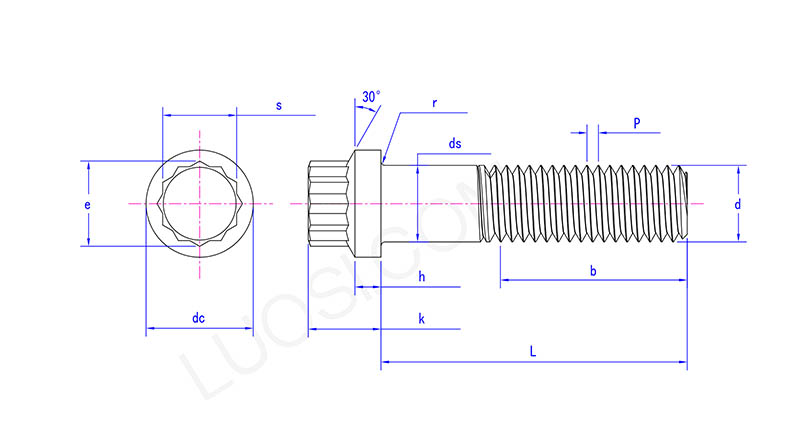

12 Point Flange Screw

सोम	एम22	एम24	एम27	एम30	एम33	एम36	एम39	एम42	एम45	एम48	एम52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
डीसी अधिकतम	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
डीसी मिनट	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
डीएस मैक्स	22	24	27	30	33.0	36	39	42.0	45.0	48	52
डीएस मिनट	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
ई मि	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
एच अधिकतम	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
एच मि	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
के अधिकतम	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
के मिनट	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
आर अधिकतम	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
आर मिनट	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
एस अधिकतम	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
एस मि	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) वैकल्पिक हेक्स सॉकेट स्क्रू

सिर के बाहरी व्यास की अनुकूलता: 12 प्वाइंट फ्लैंज स्क्रू में मानक हेक्सागोनल बेलनाकार हेड स्क्रू के समान छेद का आकार होता है, इसलिए इसे छेद की स्थिति को संशोधित किए बिना सीधे बदला जा सकता है, और यह अधिक टिकाऊ भी है।

(6) उच्च-शक्ति ग्रेड की पूरी श्रृंखला

8.8 ग्रेड, 10.9 ग्रेड, 12.9 ग्रेड और स्टेनलेस स्टील ए2-70/ए4-80 को कवर करते हुए, सामान्य मशीनरी से लेकर अत्यधिक भारी भार तक सभी परिदृश्यों की जरूरतों को पूरा करता है।

(7) समृद्ध संक्षारण प्रतिरोधी समाधान

इलेक्ट्रो-गैल्वनाइजिंग, हॉट-डिप गैल्वनाइजिंग, डैक्रोमेट कोटिंग, जिंक-निकल मिश्र धातु और ब्लैकनिंग जैसे विभिन्न सतह उपचार प्रदान करें, जो इनडोर, आउटडोर, समुद्री और रासायनिक वातावरण आदि के लिए उपयुक्त हैं।

(8) आवेदन क्षेत्रों की विस्तृत श्रृंखला

ऑटोमोबाइल (इंजन, ट्रांसमिशन, चेसिस), एयरोस्पेस (इंजन फ्रेम, लैंडिंग गियर), पवन ऊर्जा, खनन, पेट्रोकेमिकल, जहाज, सामान्य मशीनरी, आदि।
