काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर

ज़ियाओगुओ® फैक्ट्री के काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर में एक अंतर्निर्मित धँसा हुआ आकार होता है। जब आप उन्हें अंदर डालते हैं, तो वे भाग की सतह के साथ या नीचे स्तर पर बैठते हैं, इसलिए पूरा बाहरी चेहरा चिकना और सपाट हो जाता है।

जांच भेजें

उत्पाद वर्णन

ये काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर शंकु के आकार के लॉकिंग रिंग हैं, जिनकी प्रोफाइल धंसी हुई है और बाहरी किनारे पर दांत हैं। धँसा हुआ आकार उन्हें धँसे हुए बढ़ते छिद्रों में ठीक से फिट होने देता है, जिससे पेंच का सिर भाग की सतह के साथ या नीचे फ्लश हो जाता है। जब आप पेंच कसते हैं, तो शंकु वाला भाग स्थिर स्प्रिंग दबाव के साथ पीछे की ओर धकेलता है, और बाहरी दाँत आधार सामग्री को काटते हैं। जब चीजें कंपन करती हैं या भार के नीचे चलती हैं तो यह फास्टनर को ढीला होने से बचाता है।

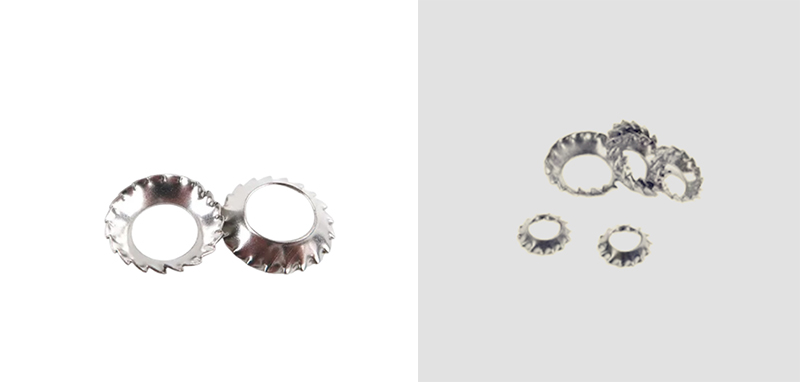

Countersunk External Tooth Serrated Conical Lock Washers

इंस्टालेशन गाइड

यहां काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर के लिए इंस्टॉलेशन गाइड है। आप इसे अपने ऑपरेशन के संदर्भ के रूप में उपयोग कर सकते हैं।

(1) चयन विशिष्टताएँ

काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर के संबंधित आंतरिक और बाहरी व्यास को काउंटरसंक स्क्रू के विनिर्देशों के साथ मिलाएं। बहुत बड़े या बहुत छोटे होने से बचने के लिए विनिर्देश सुसंगत होने चाहिए, जो फिट और एंटी-लूज़िंग प्रभाव को प्रभावित कर सकते हैं।

(2) स्थापना दिशा (मुख्य बिंदु)

शंक्वाकार उत्तल सतह + पेंच सिर की ओर मुख वाली दांत की बाहरी सतह

सपाट पिछली सतह को वर्कपीस शीट धातु की सतह से कसकर जोड़ा जाना चाहिए

उल्टी दिशा में स्थापित न करें. विपरीत दिशा में स्थापित करने से इलास्टिक पूर्व-कसने और दांत की सतह को लॉक करने के कार्य समाप्त हो जाएंगे।

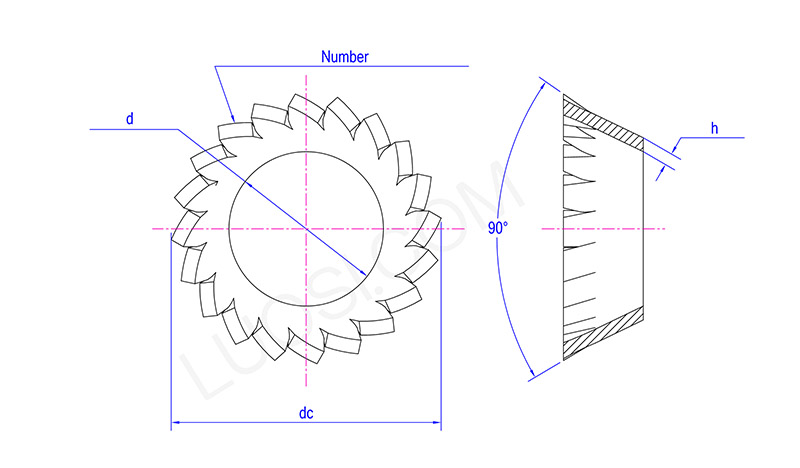

Countersunk External Tooth Serrated Conical Lock Washers

सोम	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
डी मिनट	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
डी अधिकतम	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
डीसी	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
दांतों की संख्या न्यूनतम	10	12	12	14	14	16	18	20	26	28	30

(3) वॉशर को सही ढंग से संरेखित करें

काउंटरसंक एक्सटर्नल टूथ सेरेटेड कॉनिकल लॉक वॉशर को काउंटरसंक स्क्रू पर डालें, फिर पूरे सेट को माउंटिंग होल में डालें। वॉशर का आंतरिक टेपर स्क्रू हेड के कोण में फिट होने के लिए खुद को संरेखित करेगा।

(4) पहले हाथ कस लें

स्क्रू को हाथ से घुमाकर प्रारंभ करें। इसे वॉशर के सामने सपाट रखें और सुनिश्चित करें कि यह सीधा हो - कोई झुकाव न हो।

(5) मानक टॉर्क तक कसें

एक रिंच का उपयोग करें और सामान्य टॉर्क स्पेक तक कस लें। इसे इतना दबाएं कि शंकु थोड़ा चपटा हो जाए ताकि यह कुछ स्प्रिंग तनाव दे, और बाहरी दांतों को सतह पर धीरे से काटने दे।

(6) कुछ बातों का ध्यान रखना चाहिए

ज़्यादा न कसें - अनुशंसित टॉर्क पर टिके रहें। इसे नीचे गिराने के लिए इम्पैक्ट रिंच का उपयोग न करें।

वॉशर को कभी भी स्टैक न करें - प्रति स्क्रू केवल एक का उपयोग करें। उन्हें ढेर करने से असमान दबाव बनता है, वॉशर झुक जाता है और उसकी लॉक करने की क्षमता खत्म हो जाती है।
