DIN 580 आई बोल्ट

चीन ज़ियाओगुओ® डीआईएन 580 आई बोल्ट सख्ती से जर्मन मानकों और अंतरराष्ट्रीय मानकों का अनुपालन करता है, और प्रासंगिक सीई प्रमाणीकरण प्रमाणपत्रों के साथ आता है। यह थोक खरीदारी, वन-स्टॉप आपूर्ति, सीमा शुल्क निकासी सहायता और पूछताछ फॉर्म तुरंत भेजने का समर्थन करता है।

जांच भेजें

उत्पाद वर्णन

मुख्य लाभ

DIN 580 आई बोल्ट रिंग बोल्ट उठाने के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मुख्य मानक है। इसके निम्नलिखित मुख्य लाभ हैं:

(1) समग्र फोर्जिंग: आंतरिक संरचना घनी होती है जिसमें कोई छिद्र नहीं होता है, और थकान की ताकत 200% से अधिक बढ़ जाती है।

(2) उच्च सुरक्षा कारक: परीक्षण भार कार्य भार का 2.5 गुना है, न्यूनतम ब्रेकिंग भार रेटेड भार का 4 गुना है, और यह कार्य भार के 1.5 गुना के तहत 20,000 थकान परीक्षण पास करता है।

अंतर्राष्ट्रीय मानक प्रमाणन: विश्वसनीय गुणवत्ता के साथ विश्व स्तर पर लागू DIN 580 मानक के नवीनतम संस्करण के साथ कड़ाई से अनुपालन।

विशिष्टताओं की विस्तृत श्रृंखला: DIN 580 आई बोल्ट का आकार M6 से M100 तक होता है, और भार क्षमता 80 किलोग्राम से लेकर 36 टन तक होती है, जो छोटे उपकरणों से लेकर बड़े पैमाने की परियोजनाओं तक की विविध आवश्यकताओं को पूरा करती है।

DIN 580 Eye Bolts

सरंचनात्मक घटक

डीआईएन 580 आई बोल्ट की संरचना एक एकीकृत जाली उपकरण है जिसे विशेष रूप से अक्षीय उठाने का सामना करने के लिए डिज़ाइन किया गया है। इसमें कनेक्शन बिंदु के रूप में एक थ्रेडेड रॉड और एक गोलाकार सिर होता है।

(1) शाफ़्ट: यह वह भाग है जो उपकरण या वर्कपीस से जुड़ता है। यह आमतौर पर पूरे धागों के साथ डिज़ाइन किया गया है, और धागे की सहनशीलता 6g है। स्थापना के दौरान, इसे पूरी तरह से पेंच किया जाना चाहिए और संपर्क सतह पर बारीकी से चिपकना चाहिए ताकि यह सुनिश्चित हो सके कि लोड को प्रभावी ढंग से प्रसारित किया जा सके।

(2) रिंग हेड (रिंग/आंख): हुक, हथकड़ी या रस्सियों को जोड़ने के लिए उपयोग किया जाता है। हेड डिज़ाइन का उद्देश्य अपने ज्यामितीय आकार के माध्यम से तनाव को समान रूप से वितरित करना है।

प्रारुप सुविधाये

(1) एकीकृत फोर्जिंग: डीआईएन 580 आई बोल्ट ड्रॉप फोर्जिंग के माध्यम से निर्मित होते हैं। आंतरिक धातु संरचना घनी और दोष-मुक्त है, जो उत्कृष्ट ताकत और थकान प्रतिरोध प्रदान करती है।

(2) कार्य भार की जानकारी साफ़ करें: उत्पाद की सतह पर उसकी कार्य भार सीमा (डब्ल्यूएलएल), सीई चिह्न और निर्माता का नाम आदि स्पष्ट रूप से दर्शाया जाना चाहिए।

(3) सख्त ऑपरेटिंग तापमान सीमा: मानक निर्दिष्ट करता है कि इसे -20 डिग्री सेल्सियस से +200 डिग्री सेल्सियस के तापमान सीमा के भीतर सुरक्षित रूप से उपयोग किया जा सकता है, और भार क्षमता प्रभावित नहीं होती है।

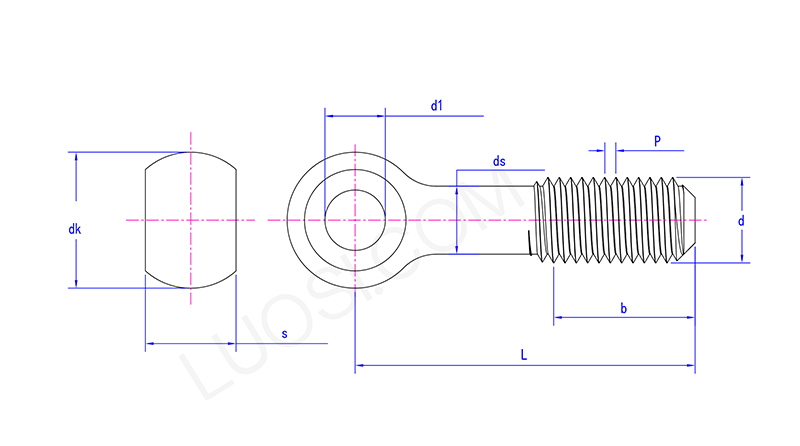

DIN 580 Eye Bolts

सोम	एम8	एम10	एम12	एम16	एम20	एम24	एम27	एम30	एम33	एम36	एम39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 अधिकतम	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
घ1 मिनट	8	10	12	16	18	22	25	28	30	32	35
डीके मैक्स	18	20	25	32	40	45	50	55	60	65	70
डीके मिनट	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
एस अधिकतम	11	14	17	19	24	28	30	34	38	41	46
एस मि	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
डीएस मैक्स	8	10	12	16	20	24	27	30	33	36	39
