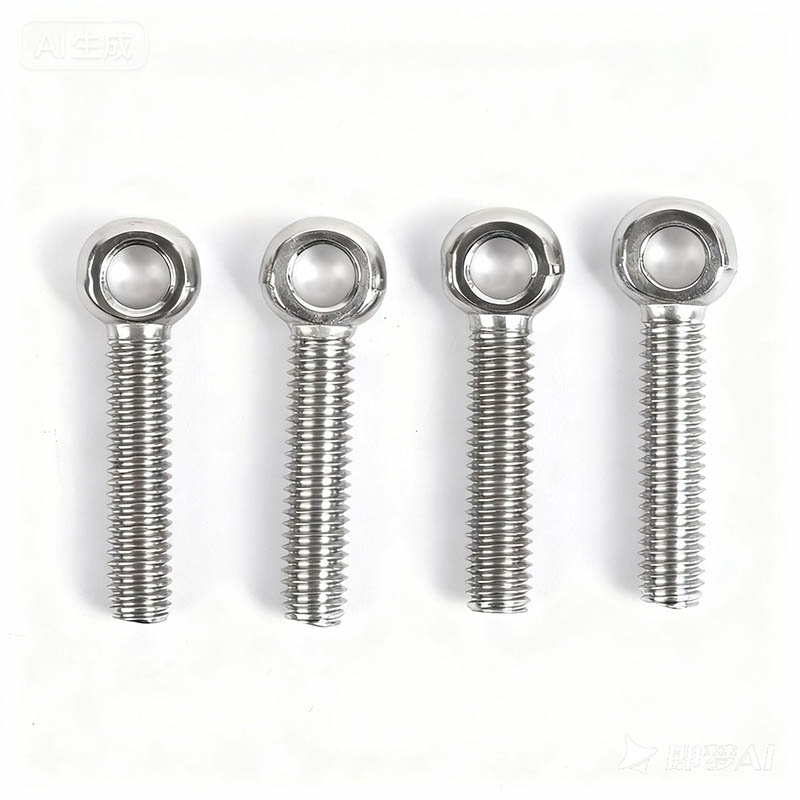

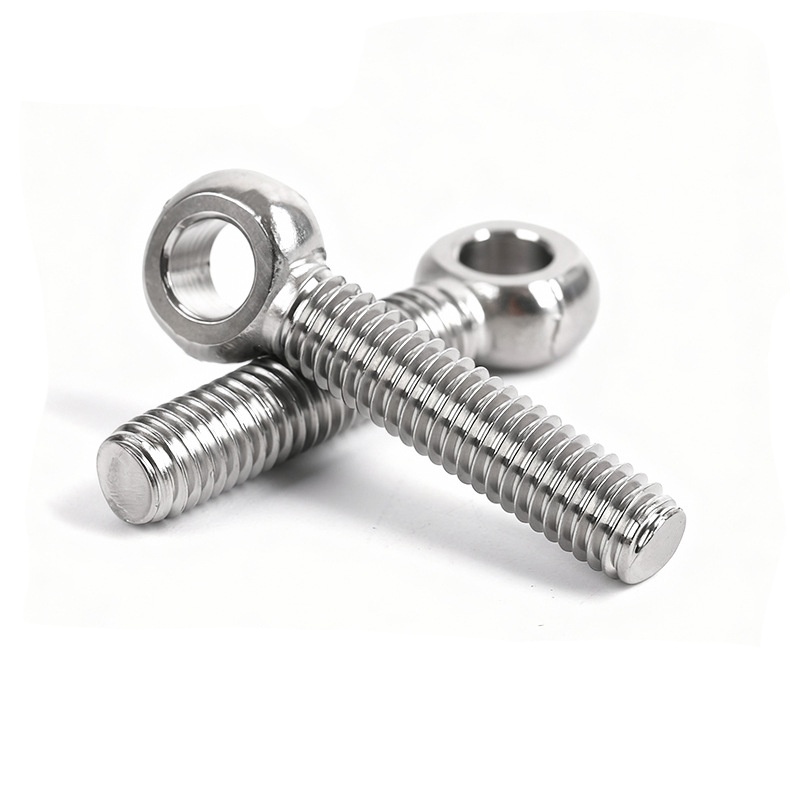

सीधा शैंक आईबोल्ट

ज़ियागुओ® स्ट्रेट शैंक आईबोल्ट में धागे में सटीक 6g सहनशीलता है। इसे आसानी से मैन्युअल रूप से पेंच किया जा सकता है। यह समय और प्रयास बचाता है, कार्य कुशलता बढ़ाता है, संचालित करने में सरल और आसान है, और लॉक वॉशर के साथ आता है। साथ ही, यह नमूनों के छोटे बैचों के लिए परीक्षण खरीद का समर्थन करता है।

जांच भेजें

उत्पाद वर्णन

स्थापना और उपयोग विशिष्टताएँ

सुरक्षा सुनिश्चित करने के लिए स्ट्रेट शैंक आईबोल्ट की उचित स्थापना और उपयोग महत्वपूर्ण है। कृपया निम्नलिखित दिशानिर्देश पढ़ें:

(1) पूरी तरह से कड़ा

सुनिश्चित करें कि लिफ्टिंग बोल्ट वर्कपीस के थ्रेडेड छेद से पूरी तरह जुड़ा हुआ है। थ्रेडेड अंतिम चेहरा इंस्टॉलेशन सतह के बराबर या उससे थोड़ा नीचे होना चाहिए। थ्रू-होल इंस्टालेशन के लिए, एक नट का उपयोग संयोजन में किया जाना चाहिए।

(2) थ्रेड जुड़ाव गहराई

स्टील: धागे के व्यास का कम से कम 1 गुना

कच्चा लोहा, पीतल, कांस्य: धागे के व्यास का कम से कम 1.5 गुना

एल्यूमीनियम मिश्र धातु, मैग्नीशियम मिश्र धातु, जस्ता, प्लास्टिक: धागे के व्यास का कम से कम 2 गुना

(3) टॉर्क रिंच का उपयोग करना

मानक अनुशंसित टॉर्क मान के अनुसार बोल्ट को कसें। हाथ की ताकत पर भरोसा करने की अनुशंसा नहीं की जाती है। अत्यधिक और अपर्याप्त टॉर्क दोनों का बोल्ट पर प्रतिकूल प्रभाव पड़ सकता है।

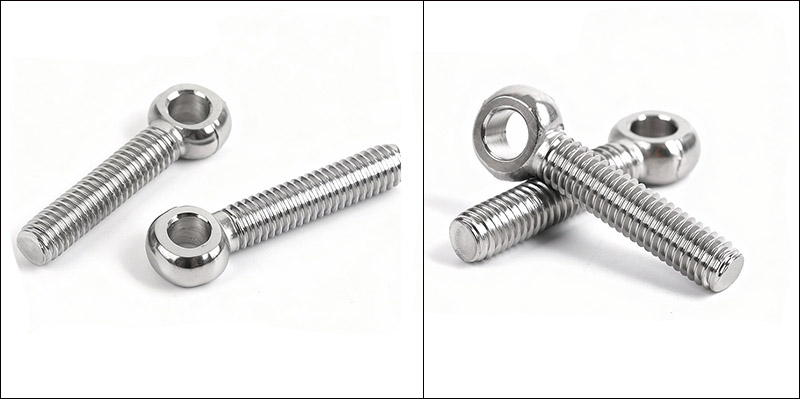

Straight Shank Eyebolt

सोम	एम8	एम10	एम12	एम16	एम20	एम24	एम27	एम30	एम33	एम36	एम39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 अधिकतम	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
घ1 मिनट	8	10	12	16	18	22	25	28	30	32	35
डीके मैक्स	18	20	25	32	40	45	50	55	60	65	70
डीके मिनट	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
एस अधिकतम	11	14	17	19	24	28	30	34	38	41	46
एस मि	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
डीएस मैक्स	8	10	12	16	20	24	27	30	33	36	39

(4) लोड दिशा

स्ट्रेट शैंक आईबोल्ट केवल ऊर्ध्वाधर अक्षीय भार का सामना कर सकता है और इसे तिरछा खींचने के अधीन नहीं किया जाना चाहिए। यदि कोण उठाने की आवश्यकता है, तो शोल्डर आईबोल्ट या स्विवेल होइस्ट रिंग का उपयोग किया जाना चाहिए।

(5) उपयोग-पूर्व निरीक्षण

प्रत्येक उपयोग से पहले, एक दृश्य निरीक्षण किया जाना चाहिए, जिसमें विशेष ध्यान दिया जाए: क्या उठाने वाले छल्ले विकृत, टूटे हुए या गंभीर रूप से घिसे हुए हैं; क्या धागे ढीले, जंग लगे या क्षतिग्रस्त हैं; और क्या कार्य भार के निशान स्पष्ट और सुपाठ्य हैं। यदि लिफ्टिंग रिंग बोल्ट में कोई दरार, मोड़ या धागे की क्षति पाई जाती है, तो उन्हें तुरंत हटा दिया जाना चाहिए।

(6) नियमित रखरखाव

दीर्घकालिक उपयोग के अधीन एंकर बोल्ट पर पेशेवर परीक्षण करने के लिए एक नियमित निरीक्षण कार्यक्रम स्थापित करें।

(7)संशोधन का निषेध

स्ट्रेट शैंक आईबोल्ट पर वेल्डिंग, हीटिंग या झुकने जैसे किसी भी प्रकार का संशोधन करना सख्त वर्जित है।

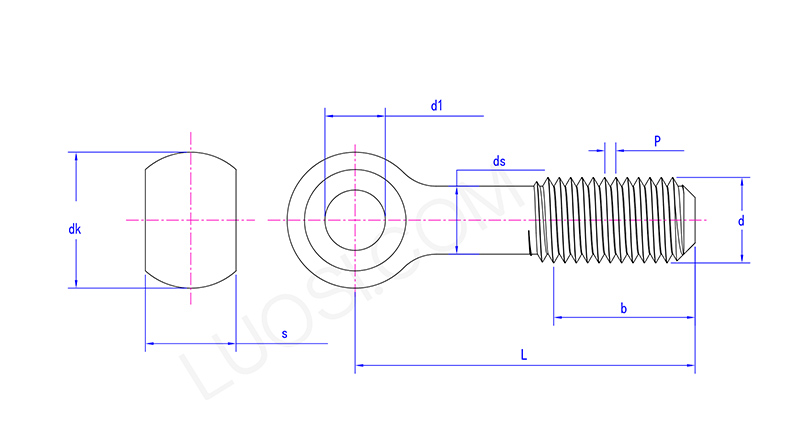

Straight Shank Eyebolt

अक्सर पूछे जाने वाले प्रश्न

(1) स्ट्रेट शैंक आईबोल्ट की कार्य भार सीमा (डब्ल्यूएलएल) क्या है?

डीआईएन 580 के अनुसार, एम10 के लिए ऊर्ध्वाधर भारोत्तोलन डब्लूएलएल 230 किलोग्राम (लगभग 0.23 टन) है; एएसटीएम ए489 के अनुसार, 1/2″ ब्रिटिश मानक लिफ्टिंग रिंग बोल्ट का डब्लूएलएल लगभग 2,500 पाउंड (लगभग 1.13 टन) है।

(2) क्या आपके उत्पादों का पुन: उपयोग किया जा सकता है?

उनका पुन: उपयोग किया जा सकता है बशर्ते कि प्रत्येक उपयोग से पहले एक सख्त निरीक्षण किया जाए ताकि यह सुनिश्चित किया जा सके कि कोई क्षति न हो। हालाँकि, यदि उठाने वाले छल्ले स्पष्ट विकृति या घुमाव दिखाते हैं, धागे गंभीर रूप से घिसे हुए हैं, सतह पर दरारें हैं, या जंग दिखाई देती है, तो उन्हें बदलने की सिफारिश की जाती है।

(3) क्या आप गैर-मानक आकारों में या विशेष सामग्रियों से बोल्ट का उत्पादन कर सकते हैं?

हाँ, हम कर सकते हैं. यदि आपकी कोई अनुकूलन आवश्यकता है, तो हम विस्तृत चर्चा कर सकते हैं। हम आपकी अनुकूलित आवश्यकताओं के अनुसार कार्य पूरा करेंगे।
