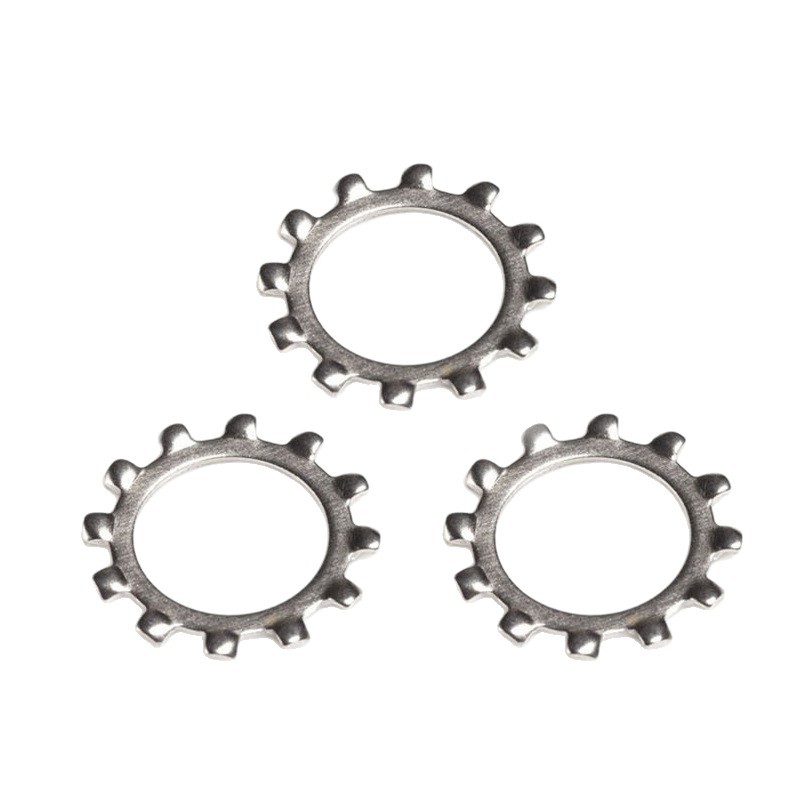

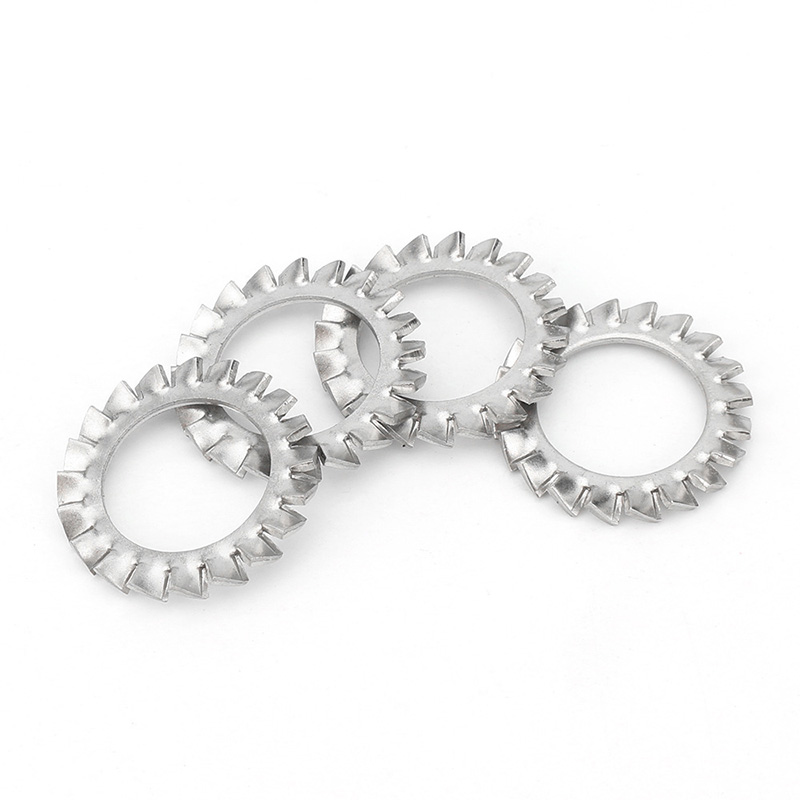

बाहरी सेरेशंस लॉक वॉशर

ज़ियागुओ® एक्सटर्नल सेरेशंस लॉक वॉशर नमूना लाभकारी विद्युत ग्राउंडिंग प्रदान कर सकता है। गैस्केट के बाहरी दांत उपयोग के दौरान ऑक्साइड परत या कोटिंग को खरोंच सकते हैं, जिससे एक स्थिर धातु संपर्क पथ बन सकता है, जिसका उपयोग विद्युत अलमारियाँ के कनेक्शन के लिए किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

बाहरी सेरेशंस लॉक वॉशर की सामग्री सीधे इसकी क्लैंपिंग शक्ति, जंग की रोकथाम की क्षमता और लागू वातावरण को निर्धारित करती है।

(1) स्प्रिंग स्टील

सामान्य ग्रेड: 65Mn, C67S, SK5

कठोरता: एचआरसी 40-50

विशेषताएं: लोच सबसे अच्छी है, और काटने की शक्ति सबसे मजबूत है; दांत नुकीले होते हैं और धातु की सतह में गहराई तक प्रवेश कर सकते हैं; कीमत कम है और लागत-प्रदर्शन अनुपात अधिक है।

नुकसान: नंगे स्टील में जंग लगने का खतरा होता है और सतह के उपचार की आवश्यकता होती है; यह आर्द्र या संक्षारक वातावरण के लिए उपयुक्त नहीं है।

लागू परिदृश्य: स्प्रिंग स्टील निर्मित बाहरी सेरेशंस लॉक वॉशर सामान्य उद्योगों, ऑटोमोबाइल, मैकेनिकल असेंबली और इनडोर शुष्क वातावरण के लिए उपयुक्त है।

कोटिंग सतह का उपचार: गैल्वनीकरण (इनडोर), डैक्रोमेट (आउटडोर)

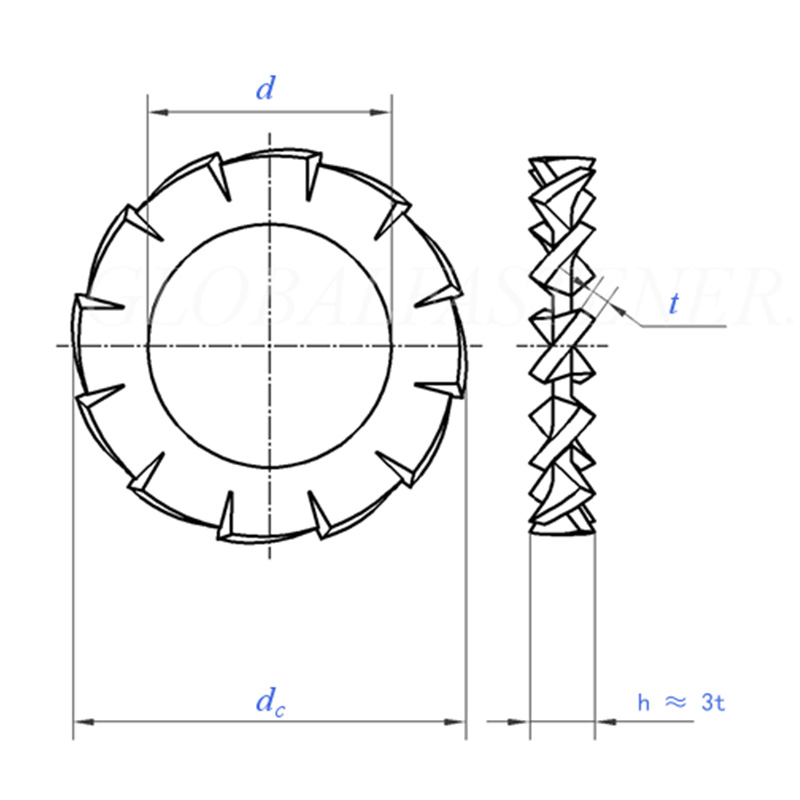

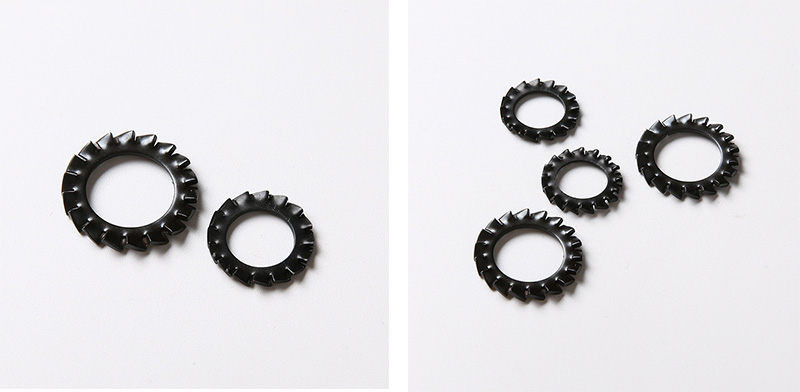

External Serrations Lock Washers

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	न्यूनतम = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	अधिकतम	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
डीसी	अधिकतम=नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
डीसी	मिन	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दांतों की संख्या	मिन	9	9	9	9	10	11	11	12	14	14
प्रति 1000 यूनिट किग्रा		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र थ्रेड व्यास के लिए		एम1.6	एम2	एम2.5	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	न्यूनतम = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	अधिकतम	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डे	अधिकतम=नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डे	मिन	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दांतों की संख्या	मिन	16	16	18	18	18	20	20	20	22	22
प्रति 1000 यूनिट किग्रा		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र थ्रेड व्यास के लिए		एम10	एम12	एम14	एम16	एम18	एम20	एम22	एम24	एम27	एम30

(2)स्टेनलेस स्टील

①A2 (304 स्टेनलेस स्टील)

कठोरता: लगभग एचआरसी 25-35 (स्प्रिंग स्टील से नरम)

विशेषताएं: सार्वभौमिक संक्षारण प्रतिरोध, अच्छी जंग रोकथाम क्षमता; स्टेनलेस; अतिरिक्त कोटिंग की कोई आवश्यकता नहीं; काटने का बल स्प्रिंग स्टील जितना मजबूत नहीं है, लेकिन यह सामान्य कंपन के लिए पर्याप्त है।

अनुप्रयोग परिदृश्य: आर्द्र वातावरण, खाद्य उपकरण, चिकित्सा उपकरण, सामान्य इनडोर और आउटडोर जंग की रोकथाम

②A4 (316 स्टेनलेस स्टील)

कठोरता: लगभग एचआरसी 25-35

विशेषताएं: इसमें मोलिब्डेनम होता है, क्लोराइड आयन संक्षारण के प्रति अधिक प्रतिरोधी 'नमक कोहरे के प्रति प्रतिरोधी, समुद्री जल के प्रति प्रतिरोधी, रसायनों के प्रति प्रतिरोधी; लागत 304 से 30-50% अधिक है।

लागू परिदृश्य: 316 स्टेनलेस स्टील से बने बाहरी सेरेशंस लॉक वॉशर समुद्री इंजीनियरिंग, जहाजों, तटीय सुविधाओं और रासायनिक संयंत्रों के लिए उपयुक्त हैं।

(3) फॉस्फोर कांस्य

पदनाम: CuSn8, PB

कठोरता: लगभग एचआरसी 20-30 (कम)

विशेषताएं: चिंगारी उत्पन्न नहीं करता (विस्फोट-रोधी); गैर-चुंबकीय; अच्छी चालकता; संक्षारण-प्रतिरोधी (लेकिन 316 जितना अच्छा नहीं); कम ताकत, उच्च भार के लिए उपयुक्त नहीं।

लागू परिदृश्य: विस्फोट-रोधी वातावरण, विद्युत ग्राउंडिंग, चुंबकत्व के प्रति संवेदनशील उपकरण

(4) पीतल

मॉडल संख्या: H62, H65

कठोरता: कम (लगभग एचआरसी 10-20)

विशेषताएं: प्रवाहकीय, ताप-प्रवाहकीय; दिखने में सुनहरा, सजावटी; जंग प्रतिरोध औसत है; ताकत कम होने के कारण दांतों के घिसने और फटने का खतरा होता है।

लागू परिदृश्य: कम वोल्टेज विद्युत, पाइपलाइन, वायवीय कनेक्टर, सजावटी असेंबली

अक्सर पूछे जाने वाले प्रश्न

(1) बाहरी सेरेशंस लॉक वॉशर के लिए अधिकतम तापमान क्या है?

गैल्वनीकरण के साथ स्प्रिंग स्टील आमतौर पर -20°C से +120°C तक के तापमान के लिए उपयुक्त है; स्टेनलेस स्टील A2/A4 का उपयोग -200°C से +300°C तक किया जा सकता है।

(2) विद्युत ग्राउंडिंग के लिए कौन सी सामग्री सर्वोत्तम है?

ग्राउंडिंग के लिए आवश्यक है कि दांत एक प्रवाहकीय पथ बनाने के लिए पेंट या ऑक्साइड परत को भेदने में सक्षम हों। स्टेनलेस स्टील A2/A4 और फॉस्फोर कांस्य सभी का उपयोग किया जा सकता है।

(3) क्या बाहरी सेरेशंस लॉक वॉशर में चुंबकीय गुण होते हैं?

स्प्रिंग स्टील चुंबकीय है, जबकि स्टेनलेस स्टील A2/A4 में लगभग कोई चुंबकत्व नहीं है (ठंडे प्रसंस्करण के बाद इसमें कमजोर चुंबकत्व हो सकता है), और फॉस्फोर कांस्य और पीतल पूरी तरह से गैर-चुंबकीय हैं।
