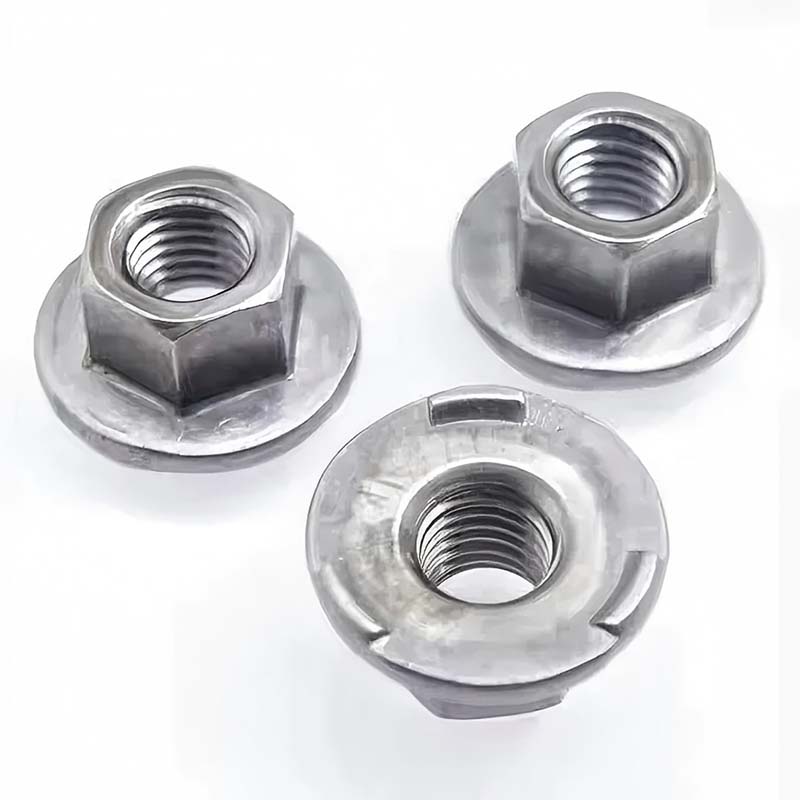

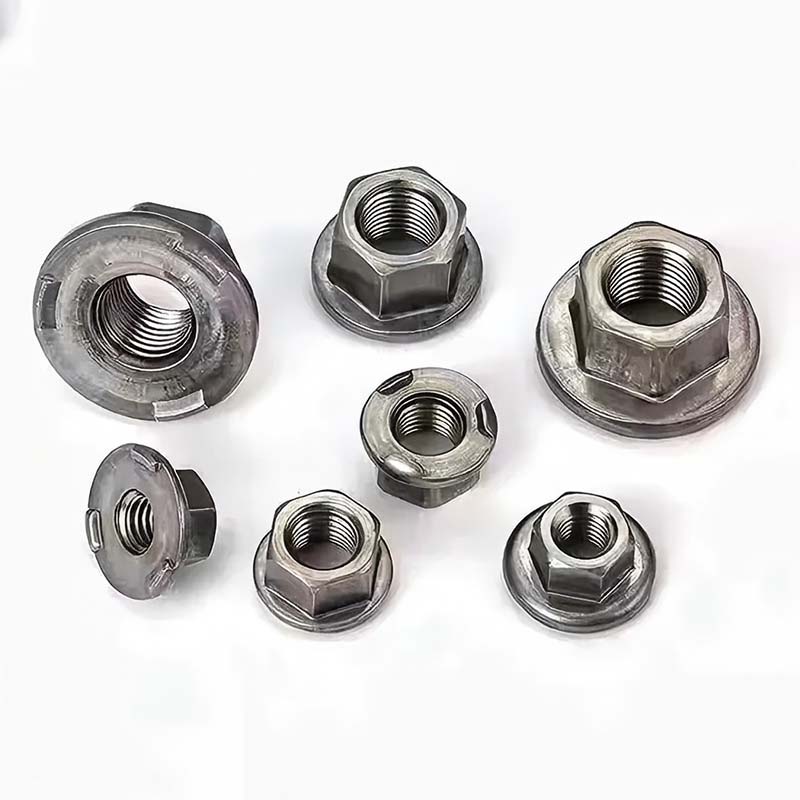

निकला हुआ हेक्स वेल्ड नट

जहां भी आपको नट को वेल्ड करने की आवश्यकता हो, आप चीन के निर्माता और आपूर्तिकर्ता ज़ियाओगुओ® के फ्लैंग्ड हेक्स वेल्ड नट पर भरोसा कर सकते हैं। हमने दुनिया भर में 500 से अधिक ग्राहकों को सेवा प्रदान की है। 1 मिमी पतली प्लेटों से लेकर 10 मिमी मोटी प्लेटों तक, वेल्डिंग सटीक और दृढ़ है। हम पहले छोटे पैमाने पर नमूना परीक्षण करने में ग्राहकों का समर्थन करते हैं, और बड़े पैमाने पर थोक खरीदारी के लिए छूट भी होगी।

जांच भेजें

उत्पाद वर्णन

मुख्य लाभ

फ़्लैंग्ड हेक्स वेल्ड नट सटीक स्थिति, स्थायी एंटी-लूज़िंग, सिंगल-साइडेड असेंबली और समायोज्य ताकत को एकीकृत करता है। साथ ही, यह भागों की संख्या और श्रम घंटों को कम कर देता है, जिससे यह पतली शीट धातु कनेक्शन के लिए पसंदीदा वेल्डिंग नट बन जाता है।

(1) निकला हुआ किनारा एकीकरण

एक बढ़े हुए निकला हुआ किनारा सतह से सुसज्जित, जो दबाव को समान रूप से वितरित करता है और पतली प्लेट को ढहने से रोकता है। अतिरिक्त वॉशर की कोई आवश्यकता नहीं.

(2) तीन ऊंचे मंच, सटीक स्थिति

निकला हुआ किनारा की निचली सतह पर तीन 120°-कोण वाले वेल्डिंग प्रोट्रूशियंस हैं, जो स्वचालित रूप से संरेखित होते हैं और विस्थापन को रोकते हैं।

(3)स्थायी ढीलापन रोधी

वेल्डिंग के बाद, फ्लैंग्ड हेक्स वेल्ड नट और आधार सामग्री एक अभिन्न अंग बन जाते हैं। कंपन और प्रभाव की स्थिति में, यह कभी ढीला नहीं होगा।

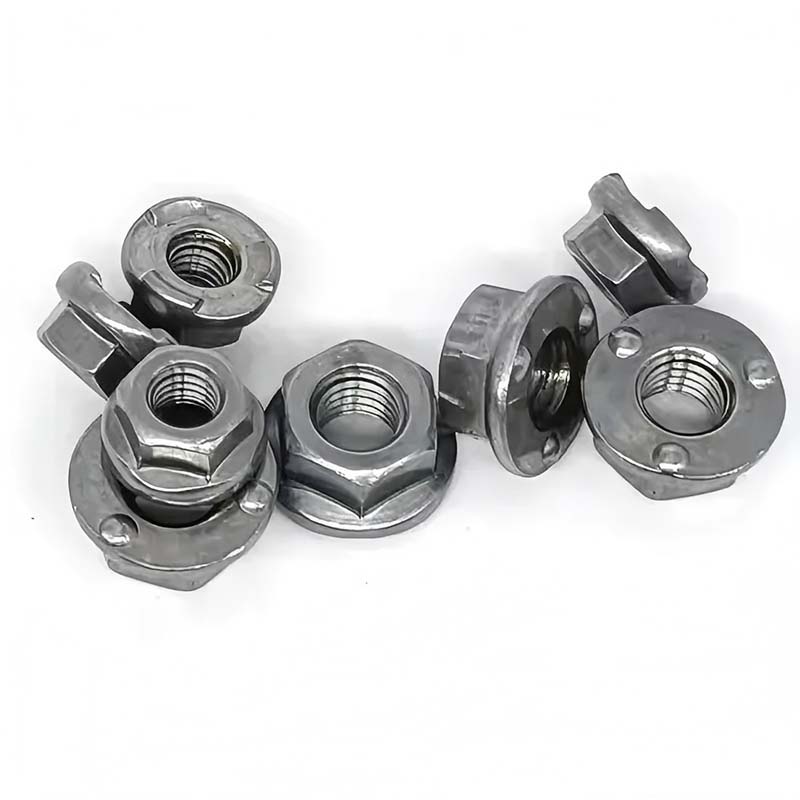

Flanged Hex Weld Nut

(4) ताकत ग्रेड की पूरी श्रृंखला (4.8 - 10.9 ग्रेड)

निम्न कार्बन स्टील (4.8/6.8 ग्रेड), मध्यम कार्बन/मिश्र धातु इस्पात (8.8/10.9 ग्रेड), स्टेनलेस स्टील (ए2-70/ए4-70) विकल्प के रूप में उपलब्ध हैं। घरेलू उपकरणों से लेकर भारी ट्रक चेसिस तक, आवश्यकताओं के अनुसार ताकत का मिलान किया जा सकता है।

(5) संक्षारण प्रतिरोधी समाधानों की एक विस्तृत श्रृंखला उपलब्ध है:

इलेक्ट्रो-गैल्वनाइजिंग (48-120 घंटे नमक स्प्रे), हॉट-डिप गैल्वनाइजिंग (500 घंटे+), डैक्रोमेट (1000 घंटे+), अपने प्राकृतिक रंग में स्टेनलेस स्टील (304/316), आदि। तटीय क्षेत्रों, रासायनिक संयंत्रों और बाहरी स्थानों जैसे कठोर वातावरण के लिए उपयुक्त।

(6) एकल-पक्षीय असेंबली, पीछे की ओर किसी उपकरण की आवश्यकता नहीं है

नट्स को वर्कपीस पर वेल्ड किया गया है। बस बोल्टों को एक तरफ से कस लें, पीछे की तरफ उन्हें ठीक करने के लिए रिंच का उपयोग करने की आवश्यकता नहीं है। विशेष रूप से संकीर्ण स्थानों जैसे बंद बक्सों और वाहन बॉडी के आंतरिक गुहाओं के लिए उपयुक्त।

(7) बड़े पैमाने पर स्वचालित उत्पादन के लिए उपयुक्त

कोल्ड हेडिंग फॉर्मिंग + थ्रेडिंग, अच्छी आयामी स्थिरता के साथ; स्वचालित फीडिंग कंपन डिस्क और प्रतिरोध स्पॉट वेल्डिंग मशीन के साथ संयुक्त, एकल-टुकड़ा बन्धन लागत "नट + वॉशर" समाधान से बहुत कम है।

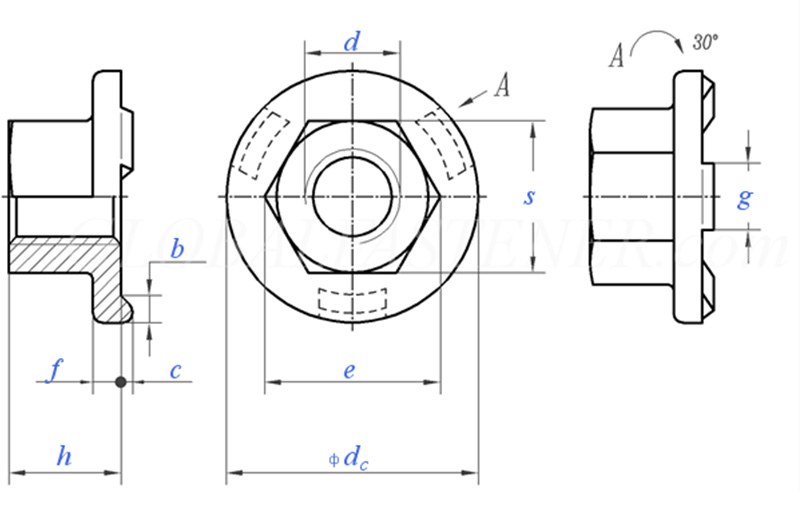

Flanged Hex Weld Nut

धागे का आकार			एम5	एम6	एम8	एम10	एम12	एम14	एम16
d			एम5	एम6	एम8	एम10	एम12	एम14	एम16
P	मोटे धागे की पिच		0.8	1	1.25	1.5	1.75	2	2
P	बढ़िया थ्रेड पिच		/	/	/	/	15	1.5	1.5
C	नाम मात्र का आकार	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
डीसी	अधिकतम		15.5	18.5	22.5	26.5	30.5	33.5	36.5
डीसी	मिन		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	मिन		8.2	10.6	13.6	16.9	19.4	22.4	25
e	अधिकतम		8.5	10.9	14	17.5	20	23	26
f	नाम मात्र का आकार	±0.25	1.7	2	2.5	3	3	4	4
g	नाम मात्र का आकार	±0.1	4	5	6	7	8	8	8
m	मिन		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	अधिकतम		5	7	10	13	15	17	19.5
S	अधिकतम		8	10	13	16	18	21	24
S	मिन		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	अधिकतम=नाममात्र आकार		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	मिन		2	2.5	2.5	2.75	3	3.25	3.5
प्रति 1000 यूनिट किग्रा			/	5.7	12.2	21.8	29.4	45.8	/

अनुप्रयोग फ़ील्ड

मजबूत वेल्डिंग, सटीक स्थिति, विश्वसनीय एंटी-लूज़िंग और सिंगल-साइडेड असेंबली जैसे फायदों के कारण फ़्लैंग्ड हेक्स वेल्ड नट का व्यापक रूप से निम्नलिखित उद्योगों और परिदृश्यों में उपयोग किया जाता है।

(1) ऑटोमोबाइल विनिर्माण: फ्लैंग्ड हेक्स वेल्ड नट का उपयोग बंपर, सीटें, उपकरण पैनल, दरवाजे के सामान आदि स्थापित करने के लिए किया जाता है।

(2) उपकरण और विद्युत अलमारियाँ: रेफ्रिजरेटर, वाशिंग मशीन और एयर कंडीशनर के खोल के थ्रेडेड कनेक्शन बिंदु; वितरण बक्सों और नियंत्रण कैबिनेटों की स्थापना का आधार।

(3) यांत्रिक उपकरण: शीट मेटल कवर, सुरक्षात्मक कवर और सपोर्ट की फिक्सिंग।

(4) आर्किटेक्चर और हार्डवेयर: हल्के स्टील संरचना कनेक्शन, पूर्वनिर्मित धातु घटक।

(5) रेल पारगमन: गाड़ियों की आंतरिक फिटिंग, और विद्युत उपकरणों का निर्धारण।

(6) नई ऊर्जा: फोटोवोल्टिक इन्वर्टर हाउसिंग, ऊर्जा भंडारण कैबिनेट बॉडी।
