दाँतेदार दाँतेदार वाले वॉशर को लॉक करें

ज़ियागुओ® फैक्ट्री के सेरेटेड टूथेड लॉक वॉशर कॉम्पैक्ट और स्टोर करने में आसान हैं, और वे संकीर्ण इंस्टॉलेशन स्थानों में अच्छी तरह से काम करते हैं। हमारा सुझाव है कि आप थोक ऑर्डर दें, जिससे स्टॉक रखना आसान हो जाता है और आपको बेहतर यूनिट कीमतें भी मिलती हैं।

जांच भेजें

उत्पाद वर्णन

1) क्या मुझे सेरेटेड टूथेड लॉक वॉशर स्थापित करते समय टॉर्क रिंच का उपयोग करने की आवश्यकता है?

इसका उपयोग करने की अत्यधिक अनुशंसा की जाती है। बस बोल्ट या नट के लिए मानक अनुशंसित टॉर्क के अनुसार कस लें।

(2) हम गैस्केट को वर्कपीस की सतह को खरोंचने से कैसे रोक सकते हैं?

दांत स्वयं ही सतह को काट देंगे, और थोड़ी सी खरोंच को भी पूरी तरह से टाला नहीं जा सकता है।

(3) यदि वॉशर को बहुत अधिक कस दिया जाए तो क्या होगा?

अधिक कसने से दांत पूरी तरह से चपटे हो जाएंगे, जिससे वॉशर अपनी लोच खो देगा और ढीलापनरोधी प्रभाव तेजी से कम हो जाएगा।

(4) क्या मुझे सेरेटेड टूथेड लॉक वॉशर स्थापित करने से पहले सतह को साफ करने की आवश्यकता है?

हाँ। बोल्ट हेड/नट बेस और वर्कपीस की सतह पर तेल, लोहे का बुरादा, पेंट या ऑक्साइड की परत हटा दी जानी चाहिए।

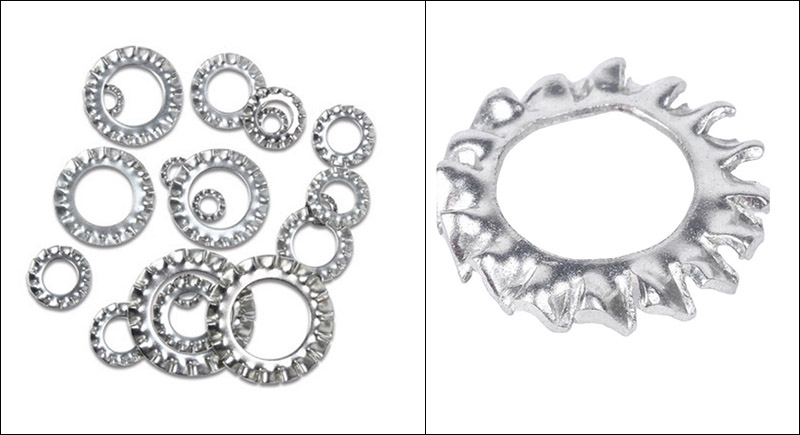

Lock Washers with Serrated Toothed

सेरेटेड टूथेड वाले लॉक वॉशर की उचित स्थापना इसके ढीलेपन-विरोधी प्रभाव और विद्युत चालकता को सुनिश्चित करने के लिए महत्वपूर्ण है।

(1)संपर्क सतहों को साफ करें

बोल्ट या नट के नीचे और वर्कपीस की सतहों से तेल, लोहे का बुरादा, पेंट या ऑक्साइड की परतें हटा दें।

(2) वॉशर की दिशा की पुष्टि करें (सबसे महत्वपूर्ण)

दांत की सतह बोल्ट हेड या नट की संपर्क सतह की ओर होनी चाहिए, और सपाट सतह वर्कपीस के बाहर की ओर होनी चाहिए।

इंस्टॉलेशन को उलटने से परिणाम यह होगा: दांत जुड़ नहीं पाएंगे, एंटी-लूज़िंग फ़ंक्शन पूरी तरह से खो जाएगा।

(3) वॉशर स्थापित करें, बोल्ट हेड या नट के नीचे दाँतेदार दाँतेदार लॉक वॉशर रखें, और इसे बोल्ट के बीच में संरेखित रखें।

(4) पहले हाथ से कसें, बोल्ट या नट को हाथ से तब तक कसें जब तक कि वॉशर भाग की सतह को हल्के से न छू ले। इस समय दांत पूरी तरह से नहीं कटेंगे।

(5) मानक टॉर्क के साथ कसें। मानक टॉर्क आवश्यकताओं के अनुसार बोल्ट और नट को कसने के लिए टॉर्क रिंच का उपयोग करें। कसने के दौरान वॉशर के दांत अपने आप सतह में डूब जाएंगे, टॉर्क को फिर से समायोजित करने की कोई आवश्यकता नहीं है। अत्यधिक बल के साथ प्रभाव रिंच का उपयोग न करें, अन्यथा दांत फिसल सकते हैं और दाँतेदार दांत वाले लॉक वॉशर ख़राब हो जाएंगे।

(6) स्थापना के बाद जांच करें यदि विद्युत ग्राउंडिंग के लिए उपयोग किया जाता है, तो स्थिर चालकता की गारंटी के लिए कसने के बाद मल्टीमीटर के साथ बोल्ट और वर्कपीस के बीच प्रतिरोध का परीक्षण करें। प्रतिरोध मान 0 Ω के करीब होना चाहिए।

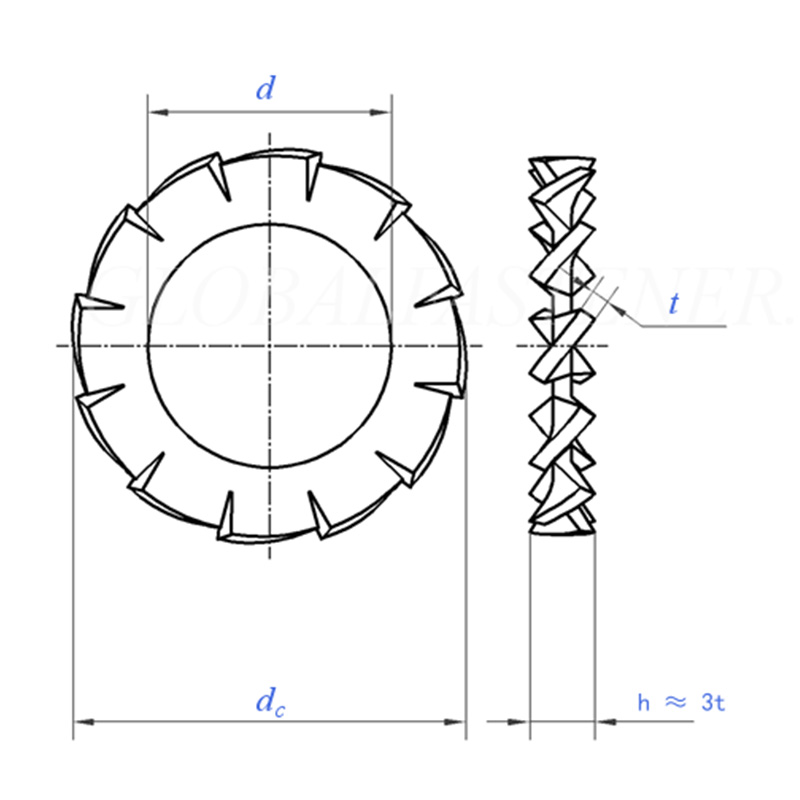

Lock Washers with Serrated Toothed

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	न्यूनतम = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	अधिकतम	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
डीसी	अधिकतम=नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
डीसी	मिन	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दांतों की संख्या	मिन	9	9	9	9	10	11	11	12	14	14
प्रति 1000 यूनिट किग्रा		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र थ्रेड व्यास के लिए		एम1.6	एम2	एम2.5	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	न्यूनतम = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	अधिकतम	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डे	अधिकतम=नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डे	मिन	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दांतों की संख्या	मिन	16	16	18	18	18	20	20	20	22	22
प्रति 1000 यूनिट किग्रा		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र थ्रेड व्यास के लिए		एम10	एम12	एम14	एम16	एम18	एम20	एम22	एम24	एम27	एम30
